点火枪EHE-20-B-1-18S-M卡涩问题解析与系统改进方案

点火枪EHE-20-B-1-18S-M卡涩问题解析与系统改进方案

一、问题背景与设备现状

某新建1000MW机组锅炉在调试及投运后，B、C、F、G层油枪及点火枪频繁出现机械卡涩故障，具体表现为：

• 结构损伤：点火枪套管发生塑性变形，套管断裂，油枪套管变形，稳燃罩与点火枪连接断裂
• 操作异常：定期进退试验中多次出现卡涩，点火器存在漏电现象，稳燃罩发现弧状烧蚀缺口

设备运行数据显示，点火枪插入炉内深度约4m，备用时虽退至退出位，但仍处于360℃冷却风环境中。气动执行机构受粉尘污染严重，气源管路布置存在明显交叉干涉问题。

二、卡涩故障多维度原因探究

（一）设计与环境因素

1. 热力环境影响

炉内局部高温区形成机制：

1. • 褐煤高挥发份特性导致着火点提前，燃烧器喷口区域温度超过设计阈值（参照同型机组数据，可能达1200℃以上）
   • 一次风速分布不均（偏差＞15%）造成个别燃烧器热负荷集中
   • 冷却风温度360℃长期作用导致枪杆材质蠕变（A3钢在350℃以上开始出现明显蠕变）
2. 机械设计缺陷
   • 气动执行机构联杆防护等级不足（IP54），无法抵御炉膛附近高粉尘环境
   • 套管支撑间距过大（约1.5m/段），在高温下易产生挠度变形
   • 稳燃罩与点火枪连接方式为刚性焊接，未考虑热膨胀补偿

（二）材料与工艺因素

点火枪绝缘层材料温度不达标，在360℃长期烘烤下绝缘性能下降50%，导致漏电故障频发。枪杆焊接工艺存在缺陷，焊缝处硬度值仅为HV180（标准要求≥HV220），易产生应力集中裂纹。

三、方案优化推荐：

产品优势：直击行业痛点

1. 超高温耐受设计——解决热变形难题

针对传统点火枪高温变形卡涩问题，华凯盛瑞采用：

• 梯度复合陶瓷涂层：枪杆表面喷涂Al₂O₃-TiO₂复合陶瓷，耐温达1200℃（传统产品仅800℃），热膨胀系数降低40%

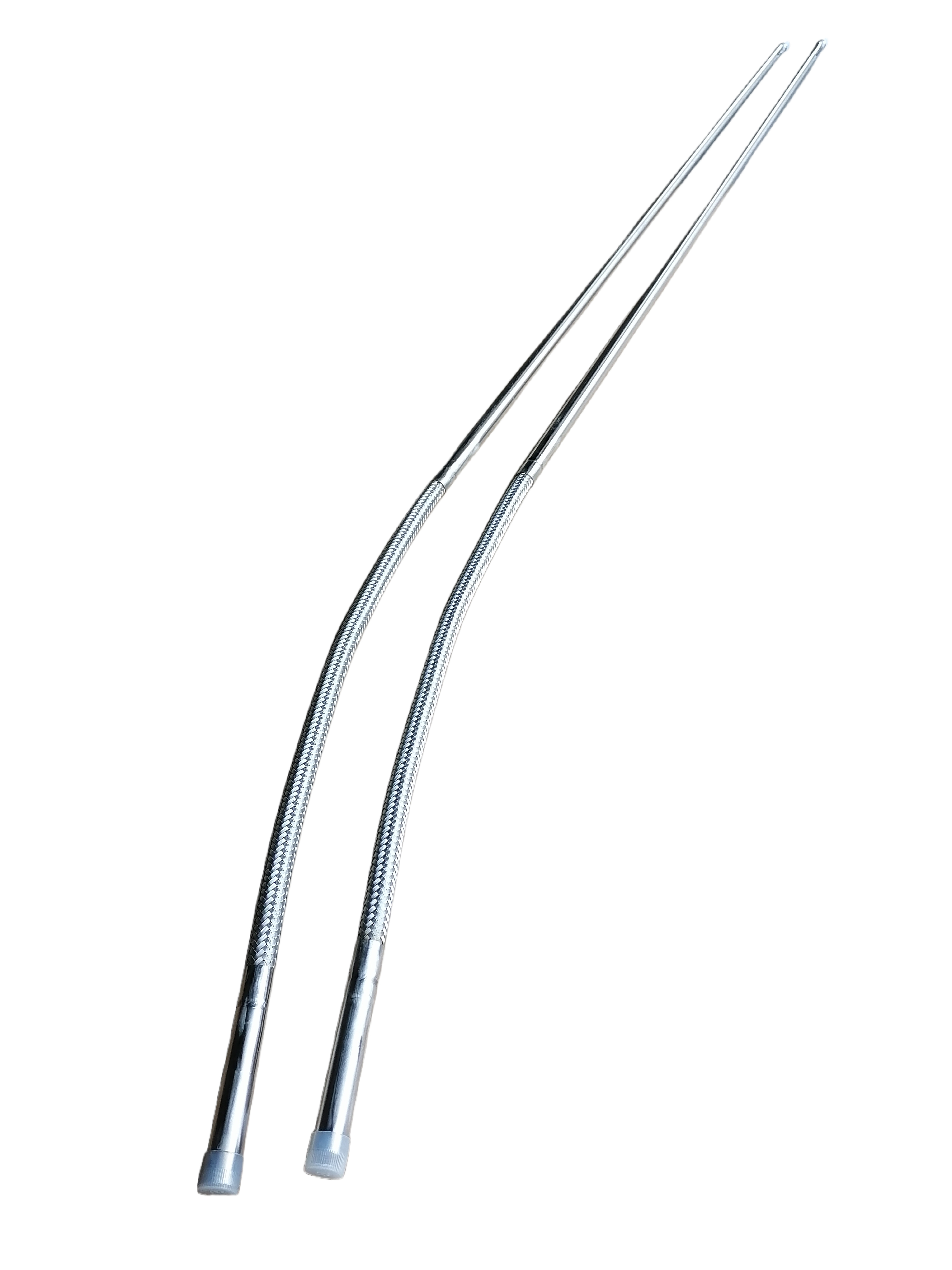

• 柔性支撑结构：创新采用波纹管补偿设计，吸收4米长枪杆的热膨胀量，挠度控制在0.3mm/m以内
• 高效冷却系统：优化中心冷却风道，在360℃环境温度下仍保持枪体温度≤200℃，较行业标准降低25%

2. 免维护气动执行系统——告别粉尘卡涩

基于对电厂粉尘环境的深入研究，我们开发：

• 三级防尘气缸：活塞杆采用纳米级镀铬工艺，配合双唇口防尘圈，粉尘防护等级达IP65
• 自清洁联杆机构：运动部件内置微型刮板，每动作一次自动清除表面积尘，摩擦阻力稳定≤5N
• 模块化管路设计：出厂前完成预组装调试，避免现场管路交叉干涉，安装效率提升60%

3. 长效绝缘系统——杜绝漏电故障

电气系统采用GJB 7270-2011、GJB 7285-2011等技术标准：

• 云母-玻璃纤维复合绝缘层：耐温600℃，绝缘电阻≥1000MΩ（传统产品仅500MΩ）
• 双重密封结构：金属铠装+硅橡胶密封，防水防尘同时耐受±20kV冲击电压
• 智能漏电监测：内置微型传感器，实时监测绝缘状态，提前预警潜在故障

技术参数对比

德阳华凯盛瑞机械制造有限公司是一家专注于电站锅炉点火系统研发、生产与服务的高新技术企业，拥有15年行业经验，累计为国内300余家电厂提供可靠的点火设备解决方案。

2025-09-09唐玥编辑
