环氧酚醛玻璃布板在发电机组的绝缘应用
创建时间：2025-09-03 14:49
环氧酚醛玻璃布板在发电机组的绝缘应用
一、材料特性
1.1 耐热性能
- 耐温等级：F级（155℃），部分型号短期可承受180℃以上高温
- 热态机械强度：150℃时弯曲强度保持率≥50%
1.2 机械性能
|
指标 |
单位 |
最小值 |
典型值 |
|
垂直层向弯曲强度 |
MPa |
340 |
570 |
|
平行层向冲击强度 |
kJ/m² |
33 |
70 |
|
吸水性（3mm厚度） |
mg |
≤22 |
8.8 |
1.3 环境适应性
- 阻燃等级：UL94 V0（FR-5型号）
- 耐湿性：相对湿度93%±2%（40℃）下性能稳定
- 化学稳定性：耐油、耐酸碱性良好
二、发电机组典型应用
3.1 定子系统

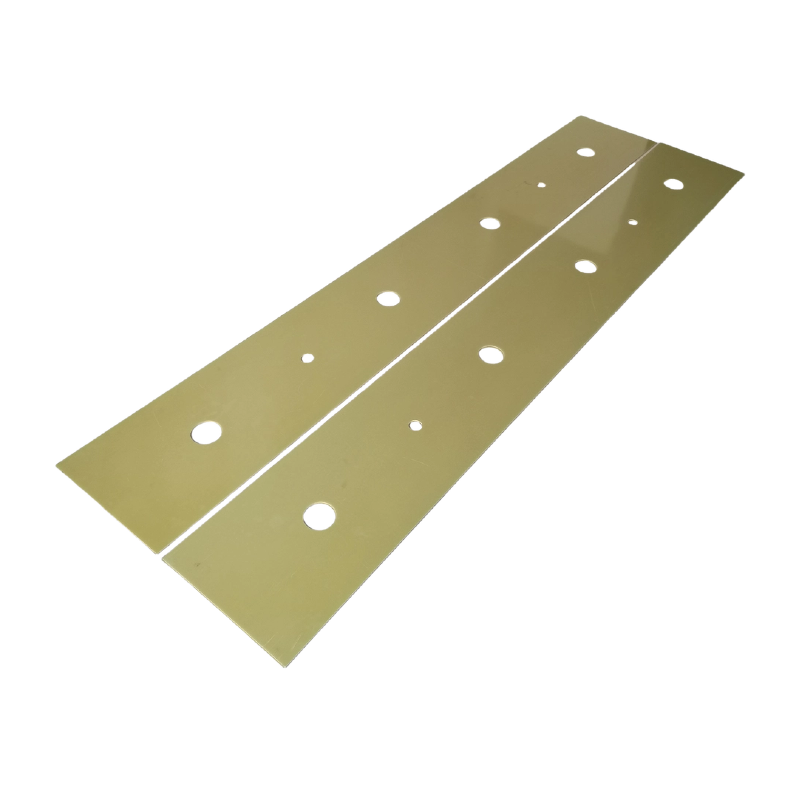

- 槽部绝缘：作为槽底垫条、层间垫片（如300-1000MW机组采用环氧玻璃布板作为槽楔）
- 端部支撑：线圈端部刚柔固定结构中的绝缘撑块，耐受冷热循环应力
3.2 转子系统
- 磁极绝缘：磁极托板与线圈间的绝缘垫层（厚度2-12mm）
- 引线绝缘：集电环套筒绝缘（采用3240板，爬电距离≥25mm）
3.3 关键部件

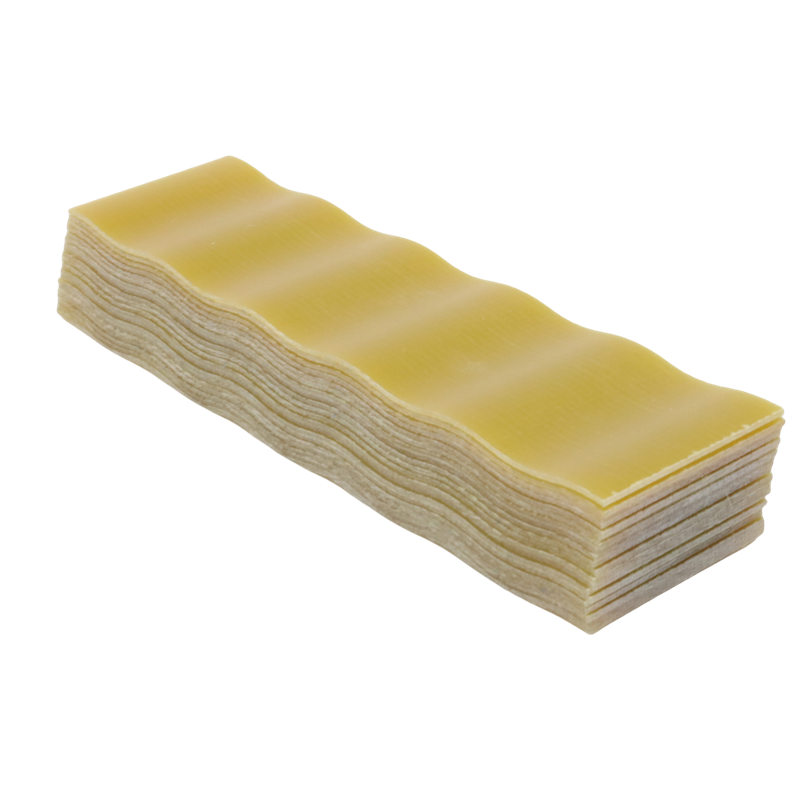

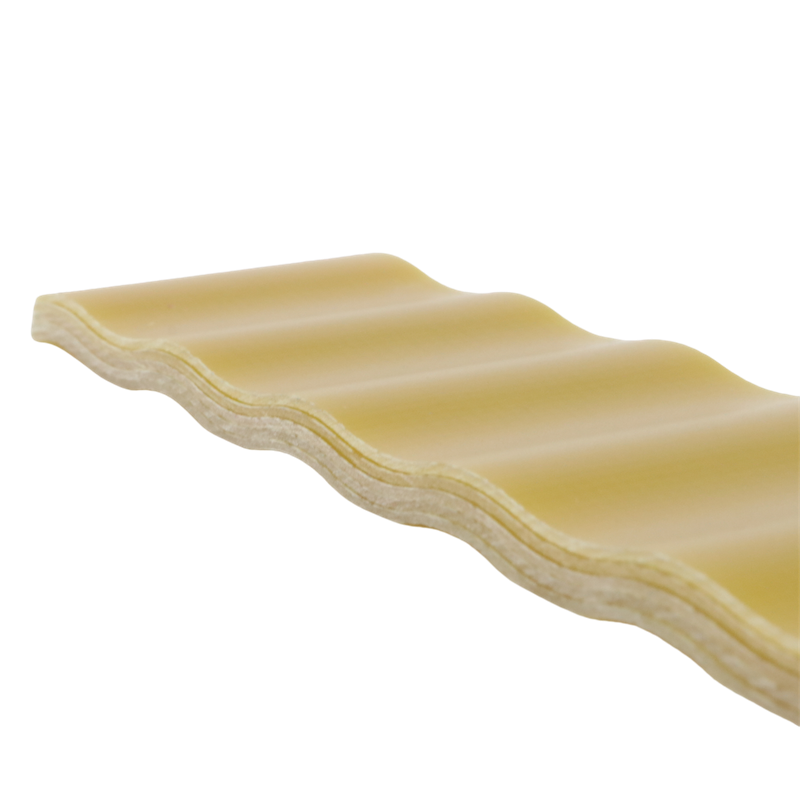

- 槽楔：高强度环氧玻璃布卷制模压成型，配合弹性波纹板压紧线棒
- 绝缘盒：并头套绝缘保护（采用3240板加工，壁厚≥6mm）
三、应用标准与规范
- 耐热等级：符合IEC 60085 F级（155℃）
- 机械性能：GB/T 1303.2-2009《电气用热固性树脂工业硬质层压板》
- 电气安全：通过GB/T 5130.4-2009介电强度测试
