发电机定子槽里的波纹垫片 华凯盛瑞为你解读它与伙伴们的协作关系

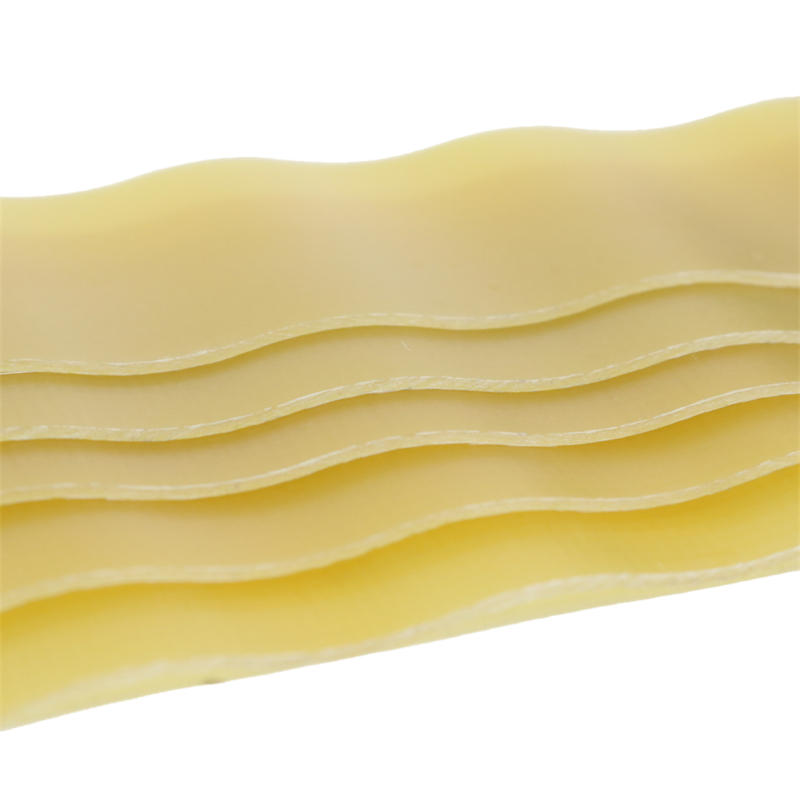

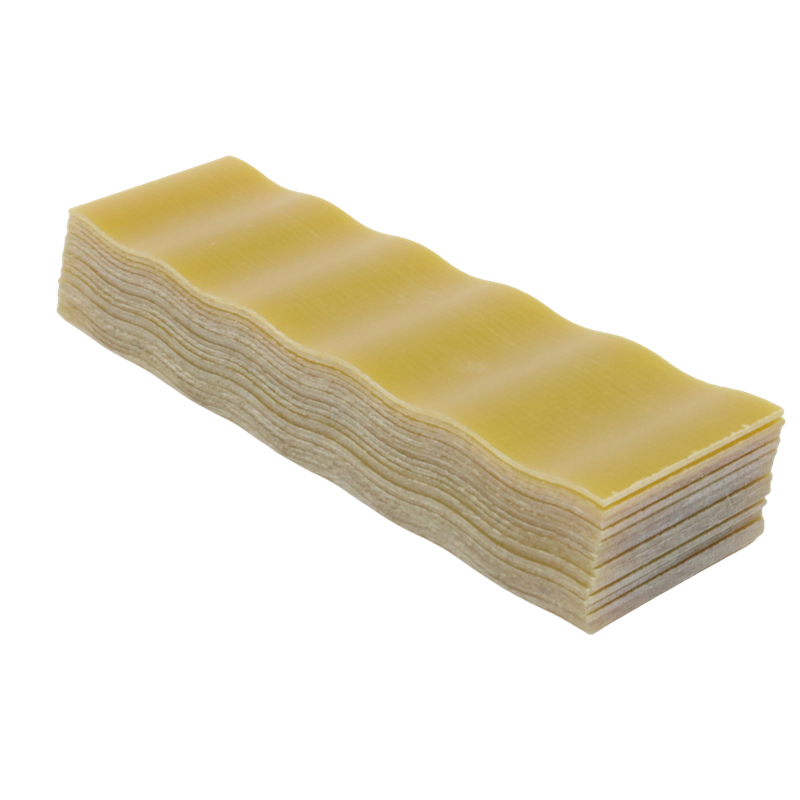

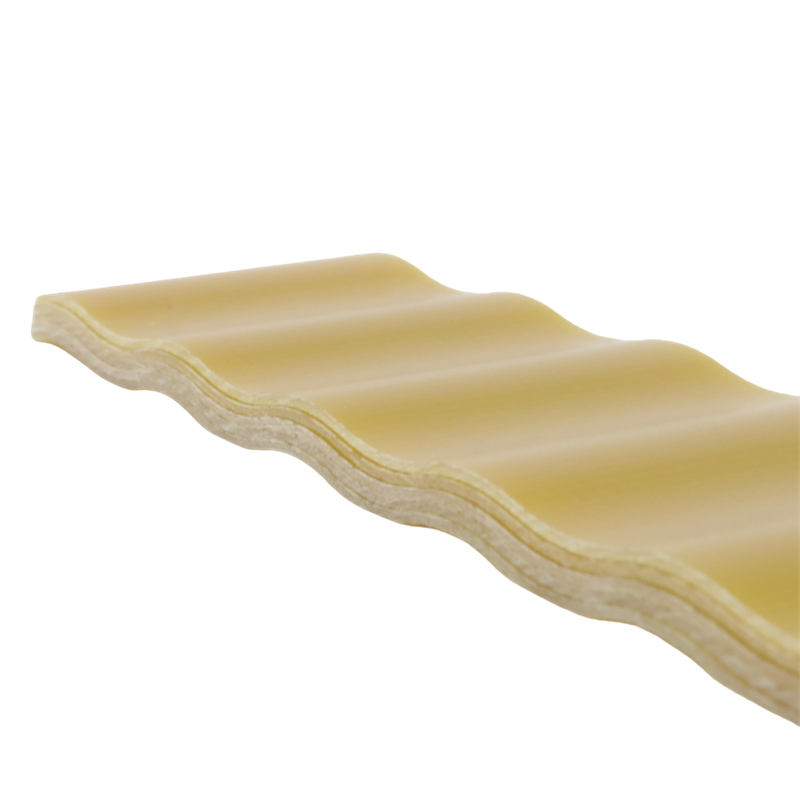

发电机定子槽就像一座精密的“电能工坊”，线棒（电能传输“导线工匠”）在此高效运转，而槽楔、波纹垫片等配件则是保障工坊秩序的“关键帮手”。其中，波纹垫片是一种带波峰波谷的“小薄片”，凭借其性能成为工坊里的“弹性枢纽”，与周边部件默契配合，在每个电厂的实践中彰显实力，为发电机安稳运行筑牢根基。

一、波纹垫片与槽楔的关系：“硬骨架”配“弹性芯”，华凯盛瑞垫片精准控压

槽楔是定子槽里的“硬骨架”，由高强度环氧树脂制成，像燕尾夹般牢牢卡在线槽口的“燕尾槽”里，自身却缺乏弹性，没法灵活适配线棒的固定需求——这时候，华凯盛瑞的波纹垫片就成了不可或缺的“弹性中介”。

在山西某300MW火力发电厂的定子检修项目中，施工团队曾面临槽楔压紧力不稳定的难题：旧垫片弹性不足，小锤敲击槽楔时多呈空响，线棒振动明显。更换为华凯盛瑞波纹垫片后，当槽楔嵌入线槽挤压垫片时，其特殊的波纹结构能产生均匀且持久的弹性反作用力，稳稳将线棒压在槽内。配合电厂采用的百分表定量检测法，通过在垫片与线棒间填入不同厚度的环氧平垫条，可精准调整压紧度，彻底解决了“压太紧伤绝缘、压太松易振动”的老问题。该电厂运维负责人表示：“华凯盛瑞的垫片弹性衰减特别慢，运行一年多再检测，槽楔紧度仍保持优良。”

二、波纹垫片与线棒的关系：“稳压器”加“防护盾”，垫片守护核心部件

线棒是“电能工坊”的核心，全身裹着玻璃粉云母带制成的“绝缘防护衣”，最怕振动磨损和受力不均。华凯盛瑞波的纹垫片既能当“稳压器”固定线棒，又能做“防护盾”保护绝缘。

华东某抽水蓄能电站的4台可逆式发电电动机组，每台机组定子有171条线槽，每槽2根线棒，对固定精度要求极高。此前因垫片老化，部分线棒出现径向窜动，绝缘层局部磨损。换上华凯盛瑞波纹垫片后，其优异的弹性形变能力可自适应线棒的微小尺寸偏差，让上下层线棒始终与线槽壁紧密贴合，运行中的电磁振动被垫片有效吸收。电站检修时发现，线棒绝缘层无新增磨损痕迹，以玻璃粉云母带为主的主绝缘层完好如初。“华凯盛瑞的垫片不仅能稳住线棒，还帮我们延长了绝缘层寿命，至少减少了15%的绝缘维护成本。”电站技术部主任说道。

三、波纹垫片与线槽、通风系统：“空间适配”兼“散热护航”，垫片不添堵反增效

线槽是线棒与配件的“安装基座”，内壁的通风槽则是发电机的“散热通道”，华凯盛瑞波纹垫片的结构设计充分适配这一需求，既不占多余空间，更能守护散热效率。

在西南某水电厂的定子改造项目中，原垫片厚度不均，导致槽楔与线槽间隙偏差大，部分垫片甚至遮挡了通风槽口，造成线棒局部过热。华凯盛瑞根据电厂提供的线槽深度、通风槽间距等参数，定制了专用尺寸的波纹垫片。其精准的厚度公差确保在有限空间内实现足量形变，且安装后不会偏移。运行半年后，电厂监测数据显示，定子铁心温度较改造前下降4-6℃，通风槽通风效率提升近10%。“没想到一个小垫片能解决散热大问题，华凯盛瑞的定制化能力确实靠谱。”电厂设备部工程师评价道。

四、波纹垫片与绝缘部件：“协同作战”护绝缘，垫片筑牢安全网

定子槽里的环氧平垫条、环氧半导体布板等绝缘部件构成“防护网”，华凯盛瑞波纹垫片与它们“各尽其责、互不干扰”，共同守护绝缘安全。

在北方某大型热电联产电厂的定子绕组检修中，施工团队将华凯盛瑞波纹垫片与环氧平垫条搭配使用：平垫条负责绝缘隔离，垫片负责弹性施压，二者配合既保证了机械固定效果，又避免了漏电风险。在线棒侧面与线槽壁之间，垫片与环氧半导体布板错位排布，前者管机械稳固，后者调电场分布，形成“双重保障”。更值得一提的是，更换槽楔时，华凯盛瑞垫片的稳定弹性让施工团队可按规程对称拆装，全程保持对线棒的压紧力，未出现一次绝缘带脱落、主绝缘层损伤的情况。

从火电到水电，从常规机组到抽水蓄能机组，华凯盛瑞波纹垫片用一个个电厂实例证明：它不仅是定子槽里的“弹性小垫”，更是保障发电机长期稳定运行的“可靠伙伴”。在与槽楔、线棒、线槽及绝缘部件的协同中，其精准控压、耐磨抗老化、适配性强的优势尽显，成为越来越多电厂定子绝缘系统的优选配件。
