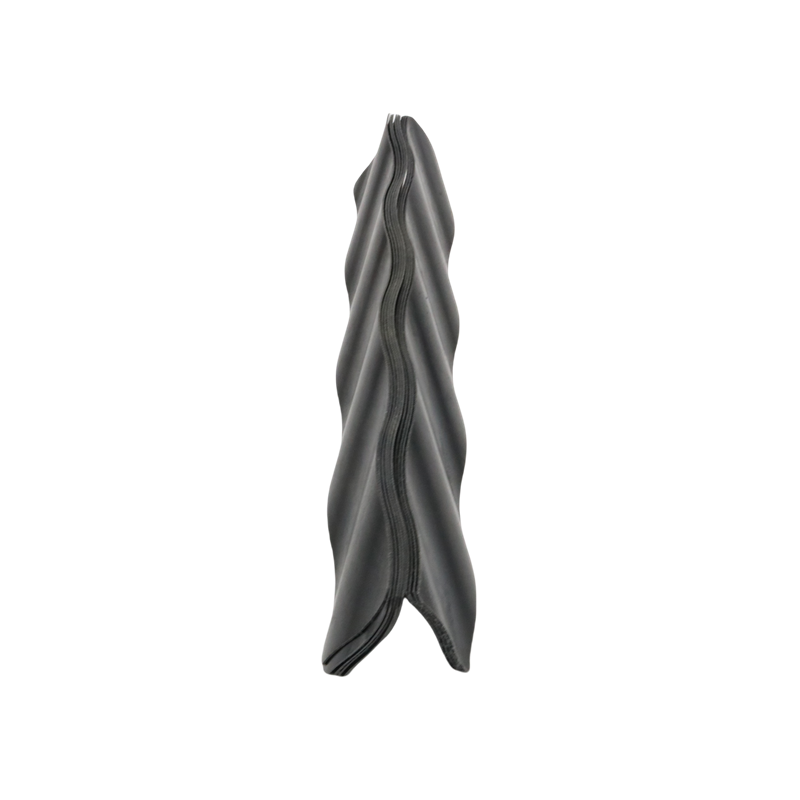

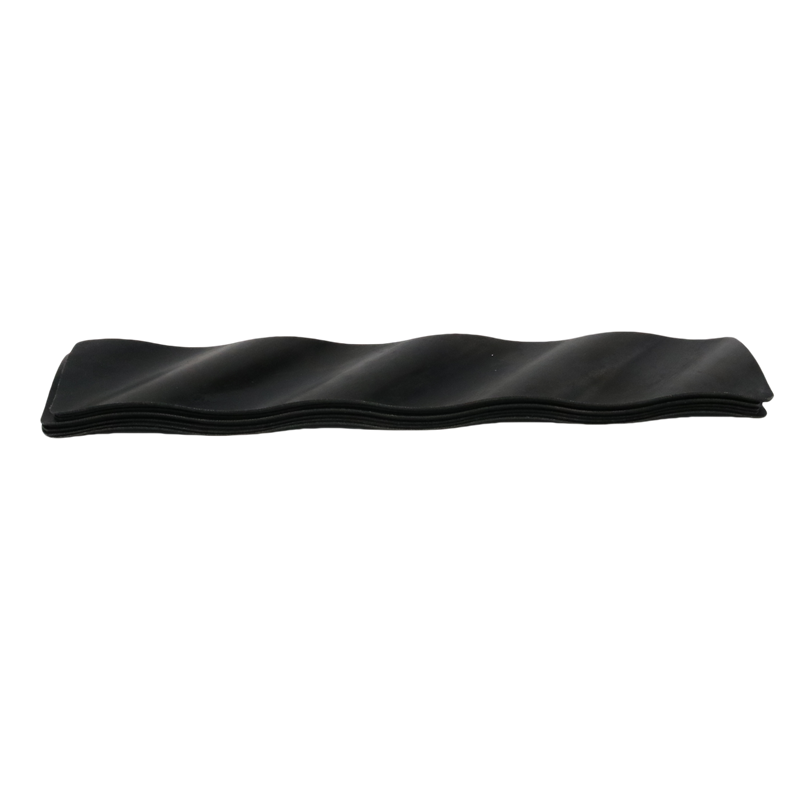

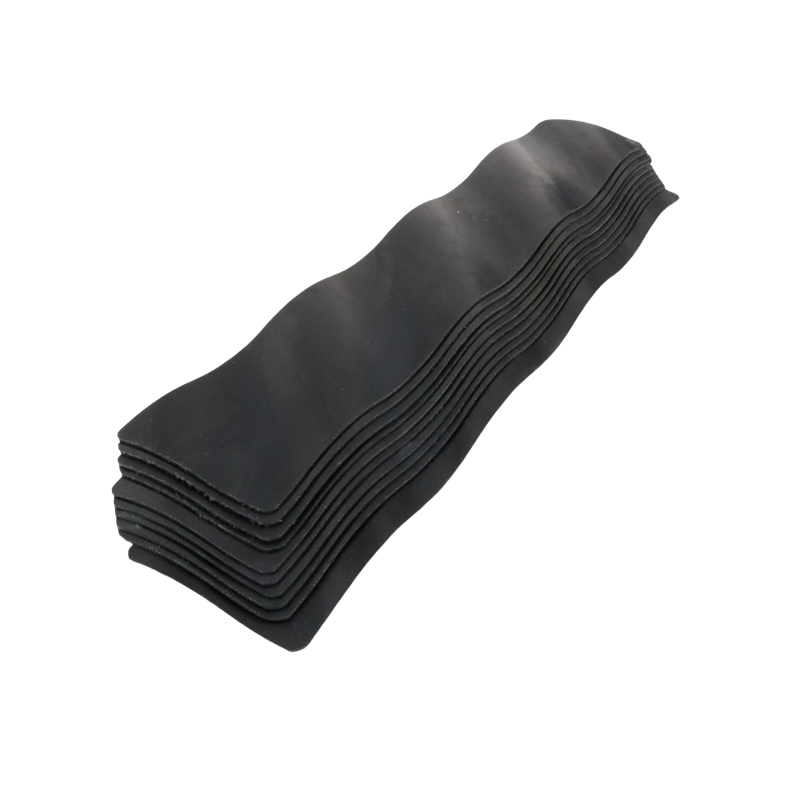

波纹板

　　在发电机组中，弹性波纹板广泛应用于定子槽内，用于固定定子线棒，确保发电机的稳定运行。以下是弹性波纹板的具体使用位置和功能的详细介绍：

　　使用位置

　　1. 定子槽内：

　　侧面位置：弹性波纹板通常安装在定子槽的侧面，位于定子线棒与槽壁之间。其作用是提供持续的压紧力，确保线棒在槽内固定牢固。

　　顶部位置：在定子槽的顶部，弹性波纹板用于固定定子线棒，防止线棒在运行过程中松动。这种设计不仅提高了线棒的稳定性，还减少了因振动导致的磨损。

　　楔下位置：弹性波纹板还安装在槽楔的下方，与槽楔配合使用，进一步增强线棒的固定效果。

　　功能

　　1. 提供持续压紧力：

　　弹性波纹板在发电机槽内被压缩变形后，会产生回弹力，从而提供持续的压紧力，确保定子线棒在槽内固定牢固。这种持续的压紧力可以有效防止线棒因振动而松动，提高发电机运行的稳定性。

　　例如，在高压电机中，弹性波纹板的回弹力能够确保线棒紧密地与铁心接触，防止线棒表面电位升高而出现放电现象。

　　2. 补偿热膨胀：

　　弹性波纹板能够补偿因热效应引发的径向槽尺寸变化，确保发电机在温度变化时仍能保持稳定的运行。这种设计使得定子线棒在热膨胀时不会因过度挤压而损坏，同时在冷却时也不会因收缩而松动。

　　3. 阻尼效果：

　　弹性波纹板在径向槽方向上提供出色的阻尼效果，能够减少因电磁力作用导致的线圈振动。这种阻尼效果有助于降低发电机运行时的噪音和振动，提高运行效率。

　　4. 绝缘保护：

　　弹性波纹板通常由绝缘材料制成，能够提供电气绝缘，防止定子线圈与定子铁芯之间发生电气短路。这种绝缘保护对于确保发电机的安全运行至关重要。

　　5. 优化安装过程：

　　弹性波纹板的设计使得其可以通过简易的弹簧路径轻松推入槽中，优化了绕组杆的安装过程。这不仅提高了安装效率，还大幅降低了安装成本，同时确保了安装过程的安全性。

　　弹性波纹板在发电机组的定子槽内发挥着重要作用，通过提供持续的压紧力、补偿热膨胀、提供阻尼效果和绝缘保护，确保了定子线棒的稳定固定和发电机的高效运行。其独特的设计和功能使得弹性波纹板成为发电机组中不可或缺的部件，对于提高发电机的可靠性和运行效率具有重要意义。

　　合理选择和安装弹性波纹板，可以显著提高发电机的运行效率和可靠性，减少维护成本和停机时间。通过深入了解弹性波纹板的功能和作用位置，可以更好地进行发电机组的维护和管理，确保其长期稳定运行。
