发电机定子槽楔QFSN-300-2作用分析

发电机定子槽楔QFSN-300-2作用分析

QFSN-300-2型发电机作为300MW级汽轮发电机的典型机型，技术参数涵盖电气性能、结构特性与环境参数三大维度，尤其是高电压、大电流形成的强电磁环境，对定子槽楔的绝缘与机械支撑功能有严苛的要求。

一、电气性能参数

定子电气参数呈现显著高负荷特征：高压与万安培级电流在定子槽内形成密集电磁场，要求槽楔具备优异的绝缘介损特性与电场畸变抑制能力。

二、结构特性参数

定子槽结构方面，QFSN-300-2型发电机采用槽定子铁心设计。槽内布置双层绕组，冷却系统采用“水氢氢”复合冷却技术：定子绕组通过水内冷，转子绕组与定子铁芯则依赖氢气内冷与表面冷却，这种差异化冷却设计使得定子槽区域同时承受热应力与流体压力，要求槽楔材料兼具耐热性与结构稳定性。

三、环境参数

运行环境方面，氢气作为绝缘介质与冷却介质，其压力波动可能导致定子槽内气隙变化，间接影响槽楔的机械固定效果。绝缘等级采用F级标准（温升按B级考核），意味着槽楔需在155℃长期工作温度下保持绝缘性能不劣化。

通过上述参数的量化分析可见，QFSN-300-2型发电机定子系统处于高电压、强电流、变温变压的复杂工况中，槽楔作为定子绕组与铁心之间的关键部件，其技术参数匹配性对整机可靠性具有决定性作用。

四、铁芯高导磁低损耗设计对槽楔支撑的依赖性

定子铁芯采用0.5mm无方向性冷轧硅钢片冲制叠压而成，冲片两面涂刷F级硅钢片漆实现片间绝缘，通过多根鸽尾定位筋及T形非磁性压圈紧固，叠压过程采用电磁振动垫压工艺确保铁芯密度均匀。该设计通过硅钢片的高导磁特性降低铁耗，而槽楔的机械支撑是维持此特性的关键：绕组线棒通过槽楔、楔下波纹板及半导体布板固定于槽内，波纹板的弹性伸缩特性可持续提供径向压紧力，防止铁芯叠片在电磁力作用下出现松动或位移，避免气隙增大导致的导磁性能下降。此外，边端铁芯冲片齿部开小槽并设计阶梯状内圆，配合压圈上的全铜屏蔽，进一步降低端部损耗，而槽楔的侧面固定作用可减少齿部振动引起的附加损耗。

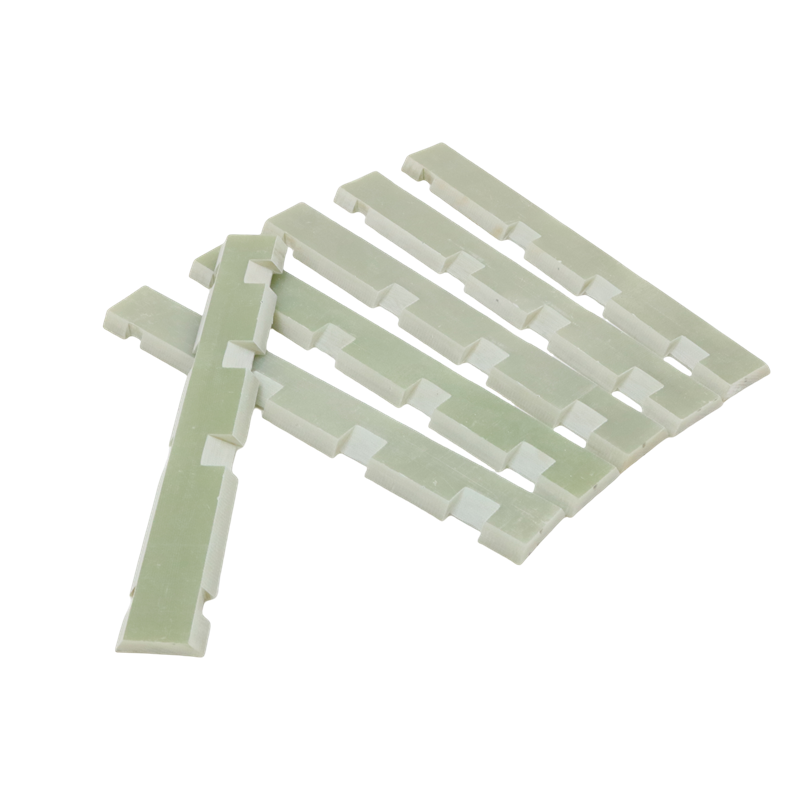

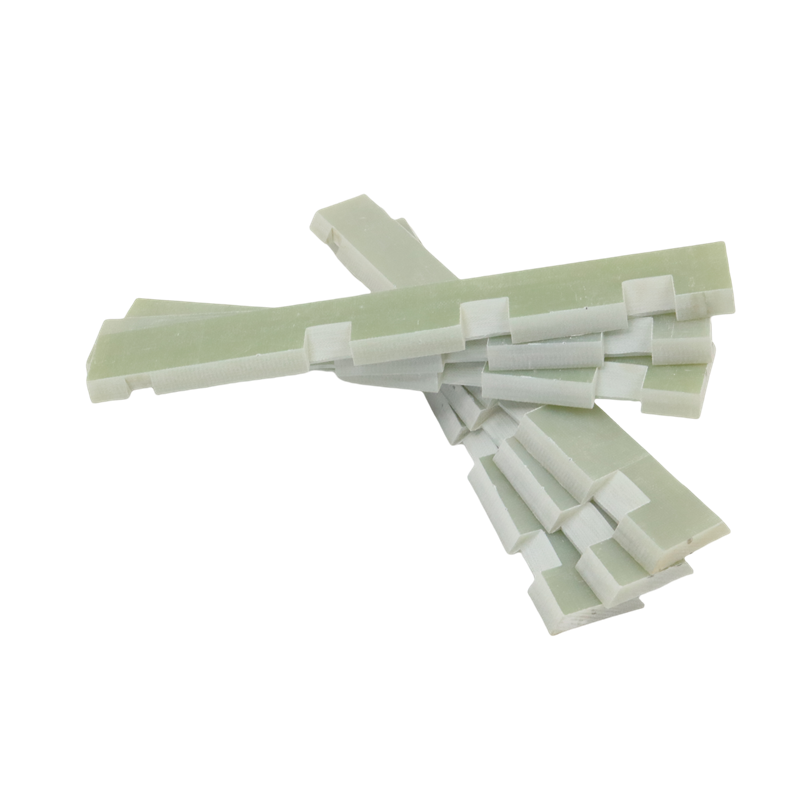

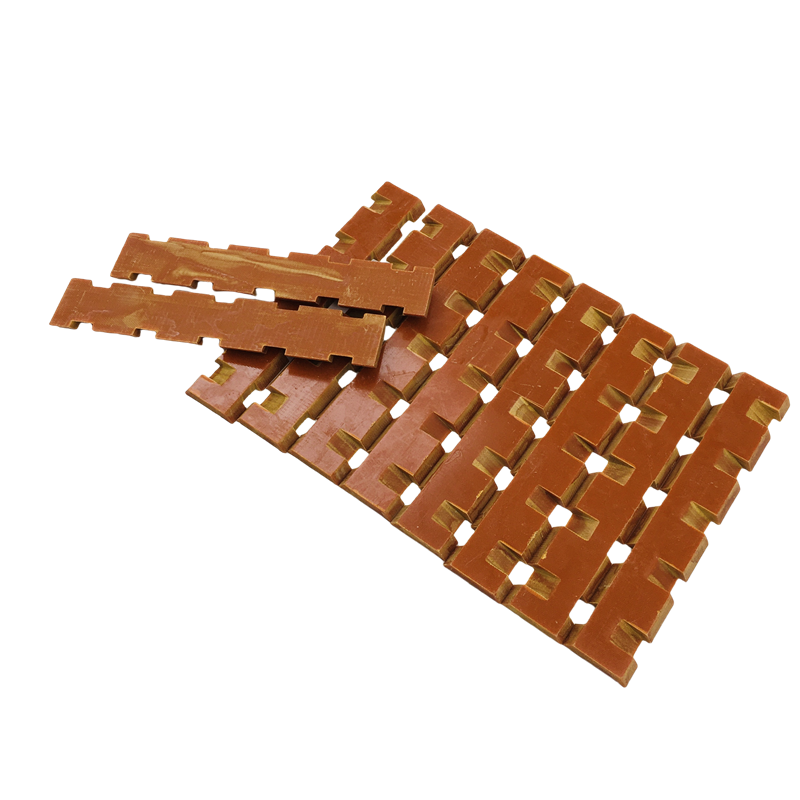

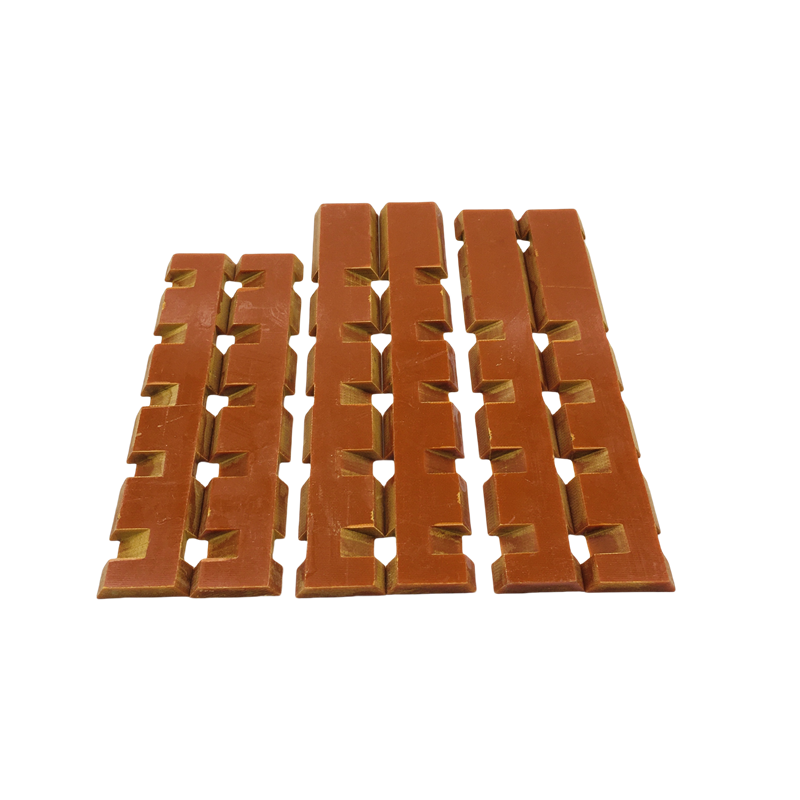

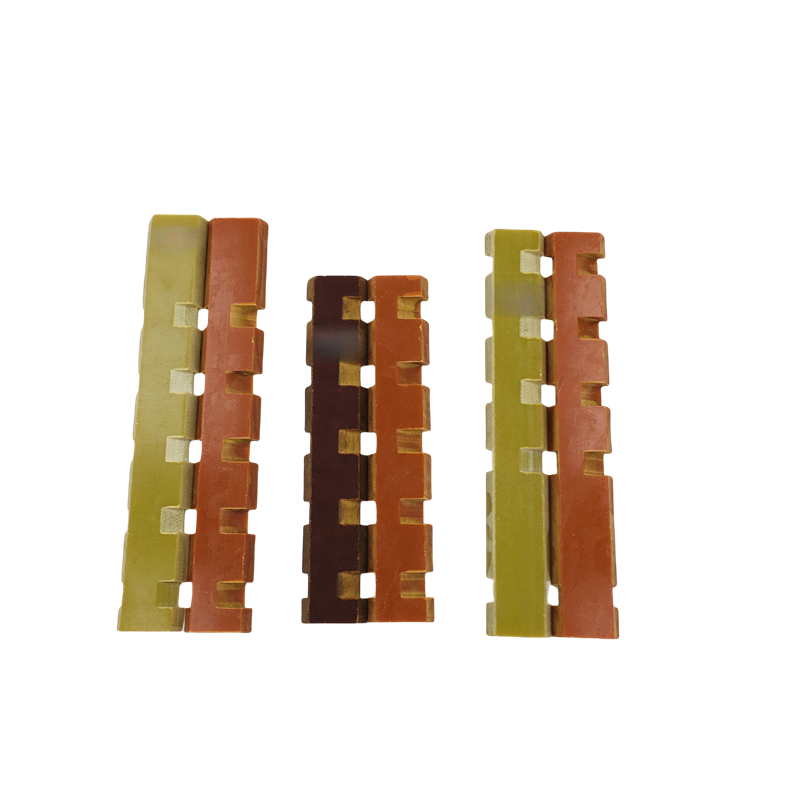

槽楔在QFSN-300-2发电机定子系统中承担着机械固定与振动控制的双重功能，其通过多组件协同作用实现绕组稳定与动态响应优化。在机械固定层面，槽楔通过楔下弹性波纹板的持续压力、侧面半导体斜楔的侧向约束及胶黏剂的间隙填充，构建径向与轴向的三维固定体系。这种固定机制不仅依赖槽楔自身的机械强度，还通过与槽衬、层间适形材料的配合，形成“绕组-槽楔-铁芯”一体化结构，防止铁芯叠片在交变磁应力和热应力下松动。
