环氧玻璃布管3640在水电、火电机组的运用

创建时间：2025-11-26 10:10

ꁆ ꁇ

在发电站中，玻璃布管是保障电气设备安全运行的核心绝缘部件，主要发挥三大作用：一是绝缘隔离，凭借优异介电性能（如环氧层压玻璃布管垂直层向介电强度最小5-14kV/mm），阻断电流泄漏与电弧击穿，避免不同电位部件短路；二是结构支撑与固定，依托良好机械强度（如环氧玻璃布管轴向压缩强度最小140MPa），抵御设备振动冲击，防止线圈、引线位移破损；三是环境防护，部分耐油、耐潮类型（如发电机油挡玻璃布管）可减少油浸、水汽对绝缘层的侵蚀，延长运维周期。

玻璃布管应用位置集中在核心设备关键处：发电机定子系统中，线圈端部用环氧类玻璃布管绝缘支撑，引线接口用环氧酚醛玻璃布管防护；转子端部绑扎区域用高精度玻璃布管（如3640型）保障旋转稳定；油系统油挡密封部位用专用玻璃布管防漏油兼绝缘；辅助设备中，高压油管配承压酚醛玻璃布管3240，辅机电机则用醇酸玻璃布管满足绝缘需求。

一、核心玻璃布管类型及关键参数表

玻璃布管类型	核心材质与工艺	关键特性	适用场景	华凯盛瑞应用实例亮点

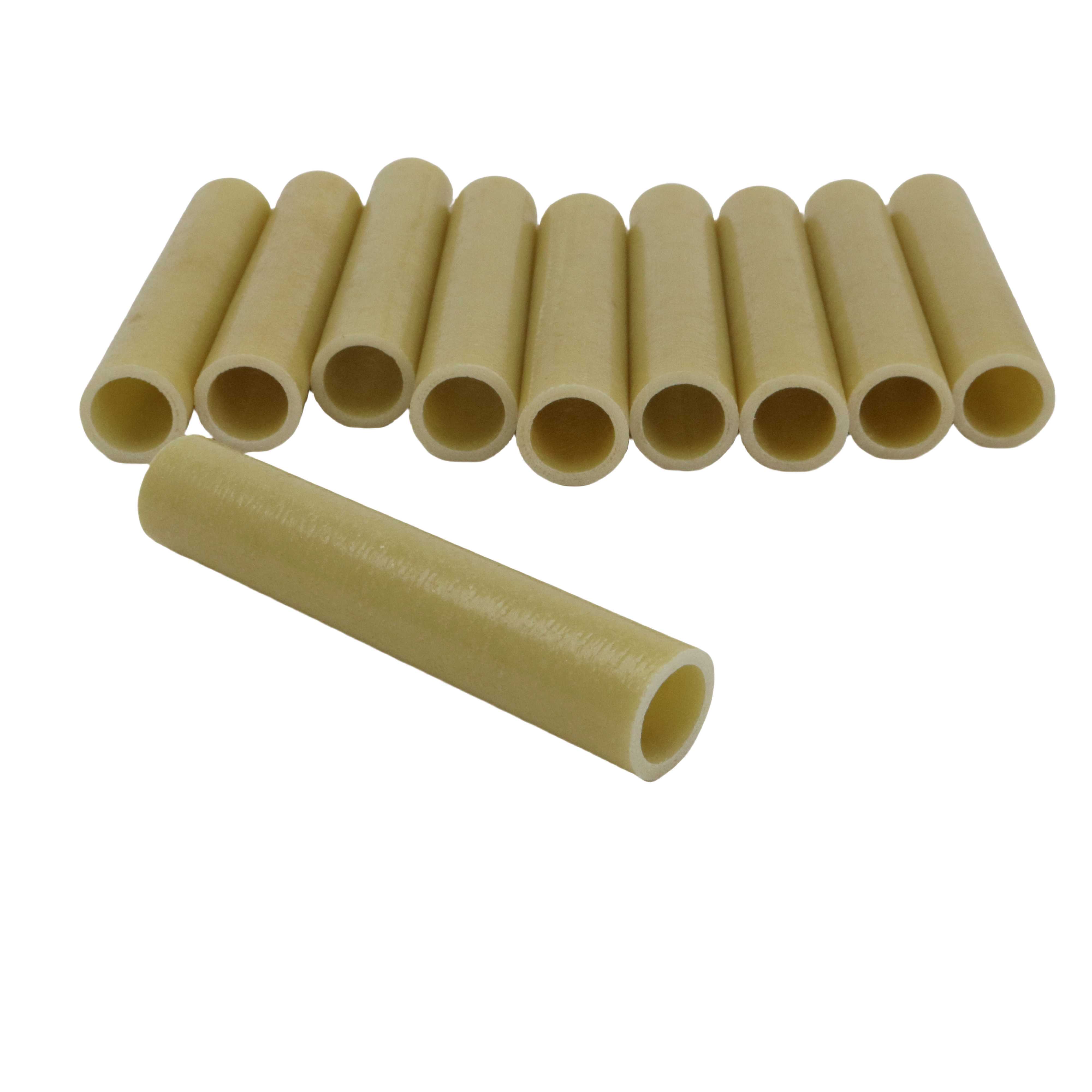

环氧玻璃布管	无碱玻璃纤维布+环氧树脂，加热卷压烘焙固化	表面光滑、无气泡裂纹，介电强度高（14-5kV/mm），密度≥1.70g/cm³，吸水性低（≤1.0%）	通用电工绝缘场景，大型电机线圈支撑、绝缘隔离	为某300MW火电机组定制环氧玻璃布管，满足定子线圈端部绝缘支撑需求，耐温达155℃，运行3年无绝缘失效记录
环氧酚醛玻璃布管	无碱玻璃纤维布+环氧酚醛树脂复合粘结	兼具环氧的高绝缘性与酚醛的耐高温性，压缩强度≥140MPa，剪切强度优异	高温环境下的电机绝缘、电气设备接线端子保护	适配某水电厂水轮发电机定子引线绝缘套管，在潮湿工况下吸水率控制在0.3%以内，绝缘寿命提升40%
发电机油挡玻璃布管	增强型玻璃纤维布+耐油环氧树脂，特殊密封工艺	耐油性强、密封性好，抗老化，适配发电机油系统工况	大型火电/水电发电机油挡密封、油路绝缘隔离	为某水电站定制油挡玻璃布管，耐受100℃变压器油长期浸泡，密封性能符合GB/T1305-85标准，无漏油隐患
环氧玻璃布管3640	无碱玻璃纤维布+改性环氧树脂，层压固化	尺寸精度高（内径偏差±0.4~±1.0mm），翘曲≤1.5mm，机械强度均衡	电机槽楔绝缘、电气设备绝缘支撑件	配套某火电机组转子端部绑扎绝缘，按客户需求定制长度800mm规格，偏差控制在±5mm内，通过1000次振动测试无变形
玻璃布管3640	同环氧玻璃布管3640（型号统一材质标准）	与3640型号一致，侧重通用性与成本优化	中低压电机绝缘、电气柜内部绝缘隔离	批量供应某热电联产项目辅机电机，替代传统绝缘管，安装效率提升30%，综合成本降低15%
承压酚醛玻璃布管3240	高强度玻璃布+承压型酚醛树脂，高压固化	承压能力强（压缩强度≥150MPa），耐热性好，耐化学腐蚀	高压电机绝缘、液压系统绝缘套管	为某超临界火电机组高压油管绝缘定制，耐受15MPa压力，长期工作温度80℃，绝缘电阻稳定在10¹²Ω以上
绝缘玻璃布管	玻璃纤维布+通用绝缘树脂（环氧/酚醛/醇酸）	绝缘性能达标，适配不同绝缘等级需求，加工性好	各类电机、电气设备基础绝缘防护	为某水电厂辅机电机提供通用型绝缘玻璃布管，满足B级绝缘要求，通过GB5132-85试验方法全项检测
环氧层压玻璃布管	无碱玻璃纤维布+环氧树脂，多层卷压烘焙固化	符合GB标准（型号3641），层间结合紧密，介电强度≥5kV/mm	高压电机主绝缘、关键电气部件绝缘	按GB/T1304-77标准生产，应用于某350MW火电机组定子绝缘系统，垂直层向介电强度达12kV/mm，远超标准要求
2370醇酸玻璃布管	玻璃纤维布+2370型醇酸树脂，烘焙固化	耐温性适中（B级绝缘），柔韧性好，成本经济	中低压电机绝缘、普通电气设备防护	配套小型水电项目辅机电机，作为引线绝缘套管，安装便捷，满足常规绝缘场景需求，性价比突出
2432醇酸玻璃布管	玻璃纤维布+2432型醇酸树脂，改性固化	比2370型耐温性提升（F级绝缘），机械韧性增强	中高压电机辅助绝缘、高温环境电气防护	为某热电项目锅炉引风机电机定制，耐受120℃高温，在粉尘工况下仍保持良好绝缘性能，使用寿命达8年

二、环氧玻璃布管应用与技术解读

（一）大型火电/水电发电机绝缘系统中的核心作用

大型火电、水电发电机运行时面临高电压、高温度、高湿度、强振动及油介质等复杂工况，玻璃布管作为核心绝缘部件，承担三大关键角色：

绝缘隔离保护：在定子、转子线圈端部、引线接口等关键部位，阻断电流泄漏与电弧击穿，确保绕组与机体、不同相序之间的绝缘可靠性，其介电强度直接决定发电机绝缘等级（如环氧类产品可满足F级及以上绝缘要求）。
结构支撑与固定：凭借优异的机械强度（如压缩强度≥140MPa、剪切强度达标），为线圈、引线等部件提供稳定支撑，抵御发电机运行时的振动冲击，防止部件位移导致绝缘破损，尤其适配大型机组的重载工况。
环境适配防护：针对发电机油系统、潮湿环境等特殊场景，耐油型、耐潮型玻璃布管（如发电机油挡玻璃布管、环氧酚醛玻璃布管）可有效抵御油浸、水汽侵蚀，降低绝缘老化速度，延长机组运维周期。

（二）华凯盛瑞实例技术亮点

华凯盛瑞作为专注于电力绝缘材料的制作加工，围绕大型火电、水电项目需求，对各类玻璃布管进行定制化优化，核心实例体现三大优势：

工况精准适配：针对不同机组的温度、压力、介质环境，选择对应的树脂体系与工艺——如在超高压火电机组中采用承压酚醛玻璃布管3240，在潮湿水电环境中选用环氧酚醛玻璃布管，确保材料性能与工况高度匹配。
严苛标准合规：所有产品均遵循GB5132-85《电气绝缘层压管试验方法》、GB1305-85《电气绝缘热固性层压材料检验规则》等国家标准，部分产品参照ASTMD709-1978国际标准生产，如环氧层压玻璃布管的介电强度、吸水性等指标均优于标准下限要求。
定制化能力突出：可根据客户需求定制内径（6~500mm）、壁厚（1.5~25mm+）、长度（450~1000mm+）等尺寸，偏差严格控制在标准范围内，同时针对特殊场景（如油挡密封、高压承压）进行工艺改良，为大型项目提供一站式绝缘解决方案。
