堵阀自密封圈1Cr18Ni9Ti/石墨 更换及维护 锅炉堵阀三大密封系统详解
锅炉堵阀是电站锅炉系统中的关键隔离设备，其密封可靠性直接关系到机组的安全与经济运行。华凯盛瑞为您提供以下检修必备的密封清单，正是保障堵阀密封性能的全套核心常换备件。下面我们将这些备件系统分类，并附详细解说。
一、堵阀核心密封备件系统化分类与用途详解
根据其在阀门中的位置与功能，所有备件可精准划分为三大密封系统：
1.自密封系统备件：阀盖与阀体的动态密封
此系统是堵阀的技术核心，利用介质自身压力实现“越压越紧”的密封。
|
备件名称 |
核心用途与简介 |
|
堵阀自密封环 |
核心密封件，通常为金属材质（如不锈钢）。在介质压力下产生径向膨胀，紧密贴合阀体内壁，形成第一道主密封。 |
|

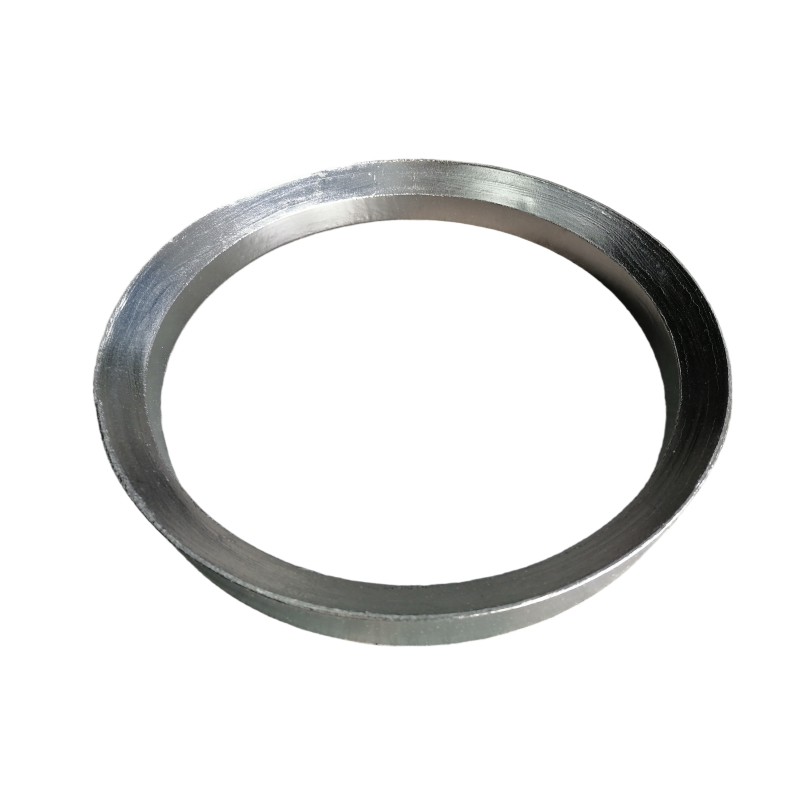

堵阀自密封圈 |
通常为柔性石墨环，与自密封环组合使用。填充金属环与阀体间的微观不平，提供气密性补偿，确保零泄漏。 |
|
堵阀四合环 |
关键承压锁紧件。由四瓣组成的剖分环，卡入阀盖槽内，将阀盖机械锁住，承受介质压力产生的巨大向上推力。 |
|
堵阀六开环 |
功能同四合环，为六瓣结构，常见于某些大型或超临界机组的过热器堵阀中，分担应力更均匀。 |
2.中法兰密封系统备件：阀盖与阀体的静态密封
这是通过螺栓预紧力实现密封的传统且可靠的结构。
|
备件名称 |
核心用途与简介 |
|
堵阀中法兰密封件 |
专用于高温过热器出口堵阀法兰的密封垫，通常是金属缠绕垫或齿形垫，耐高温高压。 |
|
堵阀密封圈（高再出口） |
用于高温再热器出口堵阀阀芯或阀座的密封圈，是保证阀门关闭时严密性的关键。 |
|
堵阀中法兰密封件 |
用于再热器系统堵阀法兰连接的密封垫。 |
|
堵阀密封垫（过热器） |
泛指过热器系统堵阀所用的各类法兰密封垫。 |
|
堵阀密封垫（再热器出口） |
专指再热器出口堵阀法兰的密封垫。 |
|
堵阀密封垫（再热器入口） |
专指再热器入口堵阀法兰的密封垫。 |
3.阀芯密封系统备件：阀瓣与阀座的关断密封
此系统决定阀门在关闭状态下能否有效截断介质。
|
备件名称 |
核心用途与简介 |
|
堵阀密封圈 |
泛指阀座上的密封圈，与阀瓣（阀芯）配合形成密封副。 |
|
堵阀密封圈（高过出口） |
专用于高温过热器出口堵阀阀座的密封圈，需耐受极高的温度和冲刷。 |
|
堵阀密封圈（再热器） |
泛指再热器系统堵阀的阀座密封圈。 |
|
堵阀压环 |
阀座密封圈的固定件。通过螺纹压入阀体，将阀座密封圈紧紧固定在其座槽内，防止其松动和吹出。 |
|
堵阀阀芯压环（过热器） |
用于固定过热器堵阀阀瓣上密封件的压环，同样起紧固作用。 |
二、备件更换的检修周期管理
堵阀的检修周期与机组的计划性大修同步，其工作内容直接对应于上述备件的更换与检查。
A级/B级检修（大修，4-6年一次）：全面解体与密封系统更新
核心工作：对堵阀进行完全解体检修。
必换备件：所有一次性密封件，包括但不限于：堵阀自密封环、堵阀自密封圈、所有中法兰密封件/密封垫、所有阀座密封圈。
必检必换件：堵阀四合环、过热器堵阀六开环。需进行宏观检查和无损探伤，任何变形、裂纹或严重压痕都需立即更换。
华凯盛瑞案例：在国能宁夏某电厂4机组大修中，华凯盛瑞团队不仅更换了所有自密封环与石墨圈，还发现过热器堵阀六开环有两瓣存在微观裂纹。我们立即提供了备用六开环并进行更换，消除了一个重大安全隐患，检修后阀门一次性通过超压试验。
C级检修（中修，1-2年一次）：检查与诊断
工作：外部检查，诊断是否存在泄漏，一般不解体阀门。
目的：为下一次大修准备备件采购计划。
临停抢修（出现泄漏时）：针对性检修
场景：运行中发现中法兰或自密封处泄漏。
工作：根据泄漏点，针对性更换相应备件。例如，中法兰泄漏则更换中法兰密封件；自密封泄漏则需更换自密封环、自密封圈并检查四合环。
三、常见密封失效问题与精准处理方案
问题一：自密封系统泄漏
根本原因：堵阀自密封环/圈老化、失效；堵阀四合环变形或损伤。
处理方法：
1.解体后，强制更换所有自密封环和自密封圈。
2.对四合环或六开环进行无损检测，损伤即换。
3.清洁阀体内壁，精密安装新密封件。
华凯盛瑞案例：华电浙江某电厂的再热器入口堵阀在启动过程中自密封部位出现蒸汽泄漏。华凯盛瑞技术人员现场解体后，发现原再热器入口堵阀自密封圈材质不佳已粉化。我们紧急调配了增强型石墨材质的自密封圈，并配合专用高温抗咬剂进行安装，一次投运成功，泄漏彻底消除。
问题二：阀芯密封不严（内漏）
根本原因：高过/高再出口堵阀密封圈等阀座密封件被蒸汽吹损或冲蚀。
处理方法：
1.取出阀芯，检查阀座密封面。
2.若密封圈可更换，则拆除旧圈，安装新圈并用堵阀压环或阀芯压环可靠压紧。
3.若为整体式阀座，则需进行研磨或堆焊加工。
华凯盛瑞案例：在粤电集团某电厂检修中，发现过热器堵阀内漏严重。检查发现阀座密封面有深槽。华凯盛瑞采用现场光刀技术修复密封面，并安装了预紧力更高的新型堵阀压环，确保了阀座密封圈的稳固，解决了长期内漏的顽疾。
四、华凯盛瑞的集成备件包服务
服务内容：根据阀门型号、历史问题及检修级别，为您精准配齐一次大修所需的全部密封件和关键承压件。
价值：
避免遗漏：确保检修工作不会因缺少某个小零件而延误。
质量一致：所有备件均经过严格质检，确保性能匹配。
效率提升：在华能福建某电厂的实践中，使用我们的备件包使堵阀检修工期缩短了40%。
掌握堵阀各密封备件的具体用途，是实现精准检修、保障阀门长周期稳定运行的基础。华凯盛瑞凭借在全国近百家电厂的成功实践经验，不仅能提供全系列高质量的堵阀备件，更能提供从技术诊断、现场施工到生命周期管理的一站式解决方案，是您锅炉设备安全可靠运行的坚实后盾。
2025-10-17唐玥编辑
