锅炉滑块全解析，滑块耐热钢ZG1Cr20Ni14Si2、309S

在锅炉的核心换热区域——炉膛上段、折焰角区域及水平烟道内，密集排布的受热面管排是能量转化的关键载体。而屏过滑块、高过滑块、高再滑块、过滤器滑块，正是维持这些管排稳定运行的“守护枢纽”。它们既要实现对管排的刚性固定，又要为管排热胀冷缩提供柔性滑动空间，完美平衡“约束”与“释放”的工程需求。这一核心功能的实现，离不开以ZG1Cr20Ni14Si2和309S为代表的耐热钢材料，在高温、腐蚀等极端环境下的卓越性能支撑。

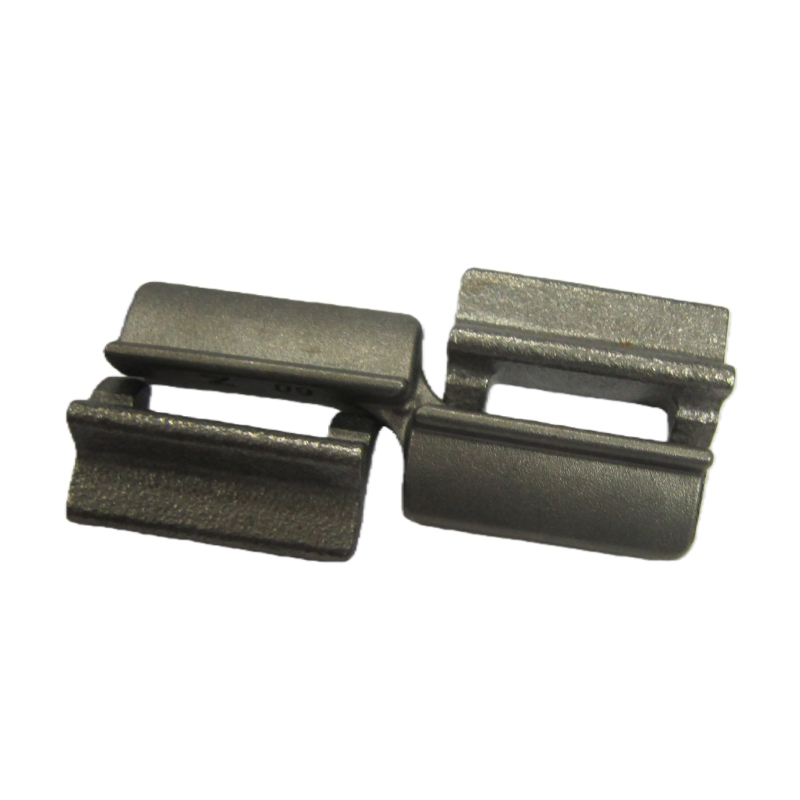

一、锅炉滑块的“岗位”分类与场景

不同类型的滑块对应锅炉内不同的“岗位”，其服役环境与核心职责存在明确差异，具体可通过下表清晰区分：

无论哪种滑块，其环境均需应对高温、腐蚀、机械应力、磨损四大挑战，材料选择成为决定滑块寿命与锅炉安全的关键。

华凯盛瑞场景适配案例：电站锅炉屏过滑块解决方案

某 2×350MW 超临界电站锅炉曾面临核心难题：炉膛出口烟温高达 1050℃，且烟气含尘量较高，原用屏过滑块因抗冲击性与耐磨性不足，仅运行 2.5 年便出现管屏偏移（最大偏移量达 3mm），需停机更换。华凯盛瑞针对该场景的核心需求 ——“高温稳定约束 + 抗烟气冲击”，采取了两步优化：

1. 材料选择：选用 ZG1Cr20Ni14Si2 铸造屏过滑块，利用其 20% Cr+2% Si 形成的致密氧化膜，抵御高温氧化与粉尘冲刷；
2. 结构优化：将滑块与管屏的接触方式从 “线接触” 改为 “面接触”，并在接触表面预留 0.3mm 的热膨胀间隙，既增强约束稳定性，又避免热胀卡死。

最终该方案实现滑块使用寿命延长至 6 年以上，管屏振动幅度控制在 0.5mm 以内，较原方案故障率降低 90%。

二、耐热钢ZG1Cr20Ni14Si2、309S等的特性解析

为应对锅炉内的极端工况，工程师针对性研发了两类核心耐热钢材料，二者在成分设计与性能侧重上各有优势，共同构成滑块的“材料防线”。

1、ZG1Cr20Ni14Si2：铸造奥氏体耐热钢的经典之选

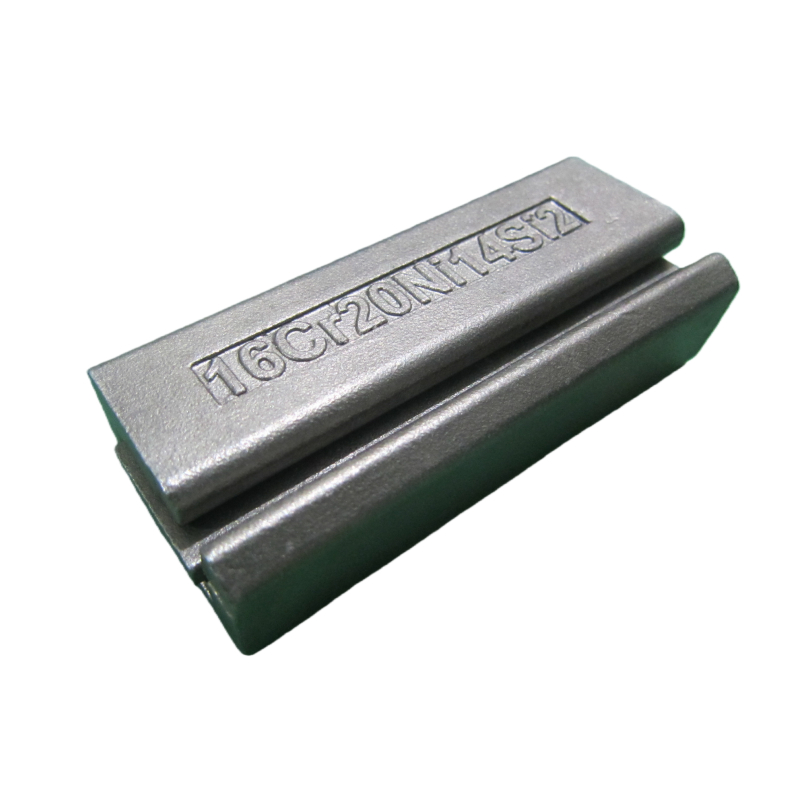

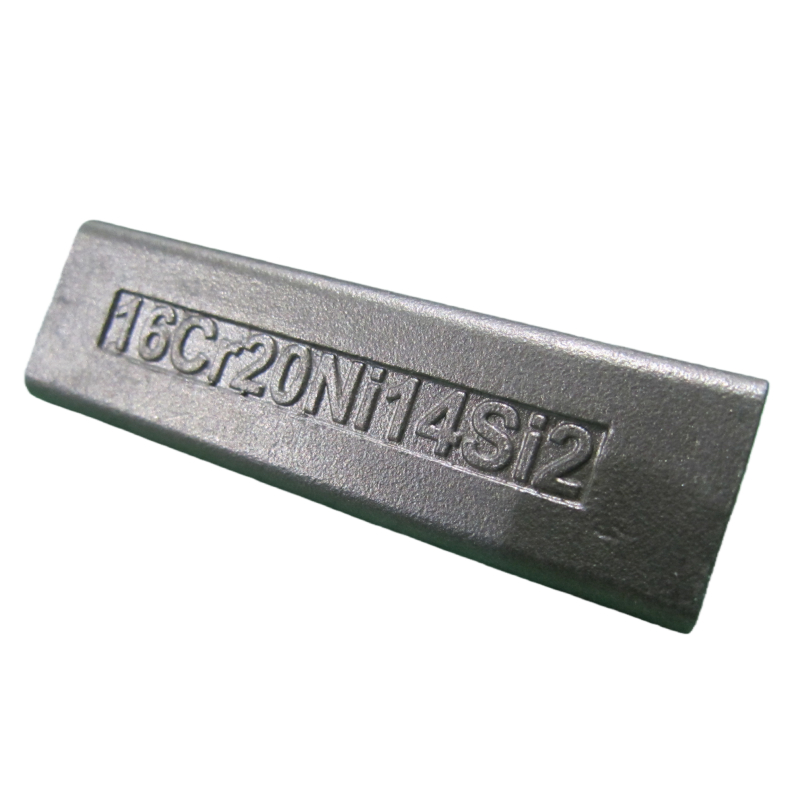

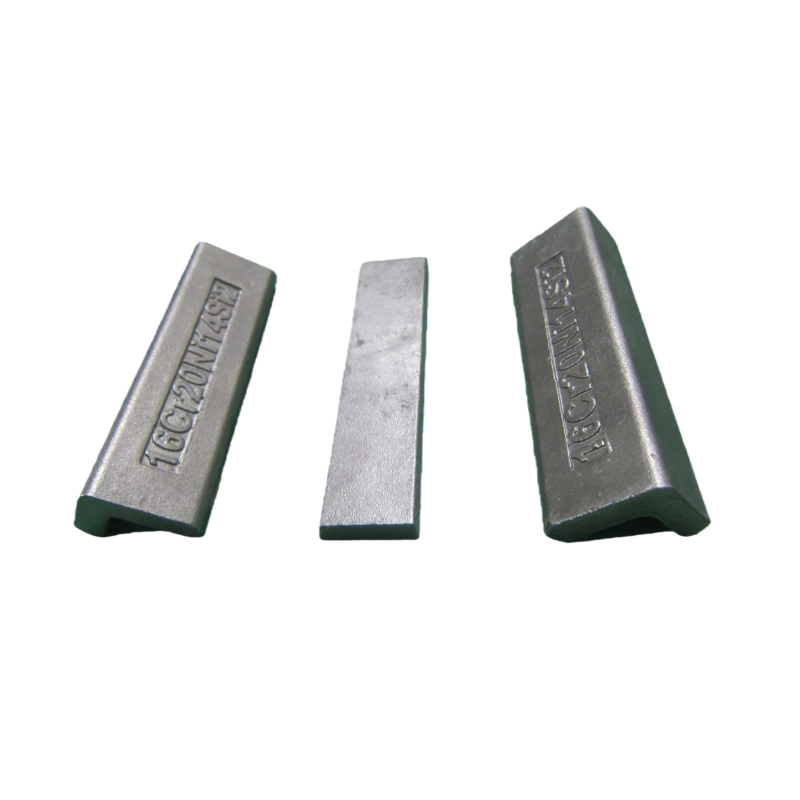

ZG1Cr20Ni14Si2属于铸造奥氏体耐热钢，因铸造工艺适配复杂滑块形状，成为传统滑块的主流材料，其成分与性能可拆解为以下核心要点：

-成分解读：“ZG”代表铸钢，“1”表示碳含量约0.1%，“Cr20”指铬含量20%，“Ni14”为镍含量14%，“Si2”为硅含量2%。

-核心性能优势：

-20%铬与14%镍共同构建稳定的奥氏体晶体结构，为材料提供优异的高温强度与韧性，避免高温下脆化；

-20%铬与2%硅协同作用，在材料表面形成Cr₂O₃-SiO₂复合氧化膜，该氧化膜致密且稳定，能有效抵御高温氧化与烟气腐蚀；

-0.1%的碳含量实现“强度与加工性平衡”：既通过形成碳化物强化材料结构，又避免碳含量过高影响焊接性能与抗腐蚀性。若需更高强度，可选用碳含量略高的16Cr20Ni14Si2。

2、309S：高性能奥氏体不锈钢的升级方案

309S属于锻轧奥氏体不锈钢，通常以板材、棒材形式加工滑块，可视为ZG1Cr20Ni14Si2的“高性能升级款”，其成分与特性对比优势显著：

成分解读：典型成分为碳含量≤0.08%、铬含量约23%、镍含量约13%，相较于ZG1Cr20Ni14Si2，呈现“低碳、高铬”的设计特点。

性能优势：

超低碳设计：碳含量≤0.08%，大幅提升材料抗晶间腐蚀能力，尤其适用于反复焊接或长期处于“敏化温度区间”（450-850℃）的工况，避免焊接热影响区开裂；

高铬强化：23%的铬含量使材料抗氧化极限温度更高，在持续高温或温度波动环境下，表面氧化膜更稳定，不易因氧化膜破裂导致腐蚀加剧；

应用场景适配：因综合性能更优，309S多用于工况更苛刻的场景，如现代大容量、高参数锅炉的高温区域，或烟气腐蚀性更强的滑块部位。

三、耐热钢的“微观战场”：如何抵御极端工况

耐热钢材料在锅炉内的“防护作用”，本质是通过微观层面的成分协同，针对性化解高温氧化、机械应力、磨损等问题，具体作用机制可分为三大维度。

1.第一道防线：抵御高温氧化与结渣

应对场景：滑块需长期处于900-1100℃的烟气环境中，烟气内含硫、钒等腐蚀性介质，同时可能产生熔融灰渣附着。

作用机制：无论是ZG1Cr20Ni14Si2的20%铬，还是309S的23%铬，都会在材料表面优先氧化形成Cr₂O₃氧化膜；硅元素的加入进一步提升氧化膜的致密性与自愈能力，即使氧化膜局部破损，硅也能辅助修复。此外，光滑稳定的氧化膜表面不易粘附熔融灰渣，减少结渣对滑块功能的影响。

2.第二道防线：保障高温强度与抗蠕变

应对场景：滑块需长期承受管排重力、烟气冲击力，高温环境下材料易发生“蠕变”（即长期应力下缓慢变形），导致滑块失效。

作用机制：镍元素构建的奥氏体结构是高温强度的基础，能在高温下保持晶体结构稳定；材料中的碳与铬结合形成细小的碳化物颗粒，这些颗粒像“微观锚点”一样分散在晶界与晶内，阻碍晶体晶格在高温与应力下的滑移，有效抑制蠕变，避免滑块变形、下垂。

3.第三道防线：减少磨损与避免卡涩

应对场景：锅炉启停或负荷变化时，管排因热胀冷缩会与滑块产生微动摩擦；锅炉运行中的振动也可能加剧磨损，若滑块卡涩，会导致管排膨胀受阻，引发热应力开裂。

作用机制：耐热钢本身的高温硬度为抗磨损提供基础；更关键的是，材料表面的氧化膜可充当“固体润滑剂”，减少金属间直接接触，降低粘着磨损。其中，ZG1Cr20Ni14Si2通过铸造工艺可引入少量自润滑石墨，309S则凭借致密的氧化膜附着力，共同实现“约束下的顺滑滑动”，避免卡涩问题。

四、滑块失效的“根源追溯”：从材料角度看故障预防

理解耐热钢的性能后，可更精准地分析滑块常见失效问题的根源，为故障预防提供方向：

开裂故障：多由热疲劳+应力集中导致。锅炉启停时的温差循环会使滑块承受交变热应力，若滑块设计存在尖角、倒角不足，或309S滑块焊接时工艺不当（如焊接温度过高、冷却过快），会在热影响区形成“敏化区”，最终引发裂纹。此外，ZG1Cr20Ni14Si2的铸造缺陷（如缩孔、夹渣）也可能成为开裂起点。

材质劣化：长期高温下，材料内部会发生“微观老化”。例如，碳化物颗粒会逐渐聚集粗化，或析出脆性的σ相（一种金属间化合物），导致材料韧性骤降、易脆裂。相比之下，309S的超低碳设计能延缓碳化物聚集，抗老化能力更强。

磨损与卡涩：若材料高温性能不足（如氧化膜易脱落），裸露的金属基体会直接与管排摩擦，加速磨损；同时，金属基体暴露会成为灰渣附着的“锚点”，严重结渣会卡死滑块，导致管排膨胀受阻，进而产生巨大热应力，引发管排开裂。

从炉膛内的屏过滑块，到高温区域的高过/高再滑块，再到烟气净化系统的过滤器滑块，这些看似小巧的部件，实则是锅炉设计与材料科学深度融合的产物。

ZG1Cr20Ni14Si2凭借成熟的铸造工艺与均衡的耐热、抗腐蚀性能，成为传统锅炉常规高温区域滑块的“可靠卫士”；而309S以“低碳、高铬”的升级设计，在抗晶间腐蚀、耐高温氧化方面更具优势，成为现代高参数锅炉、苛刻工况下的“高性能选择”。

锅炉的长期安全、稳定运行，正是依赖这些“守护枢纽”——在千度高温与复杂腐蚀环境中，以精准的成分设计抵御风险，以稳定的微观结构平衡“约束与滑动”，默默支撑着受热面管排的正常工作，成为锅炉系统中不可或缺的“隐形防线”。

2025-10-16唐玥编辑
