省煤器进口集箱手孔端盖：小部件的大改进，材料选对是关键

在锅炉这个 “热力心脏” 里，省煤器进口集箱就像一个重要的 “中转站”，负责把低温给水预热升温，帮锅炉提高热效率。而手孔端盖，就是这个 “中转站” 上一个能灵活开关的 “小门”—— 既得把内部的高温高压介质封得严严实实，又要方便工人定期打开检查、维护，堪称保障锅炉安全运行的 “关键小卫士”。今天就来聊聊华凯盛瑞在省煤器进口集箱手孔端盖改进上的实际案例，看看这个小部件背后的大讲究。

一、省煤器进口集箱手孔端盖：到底是个啥？

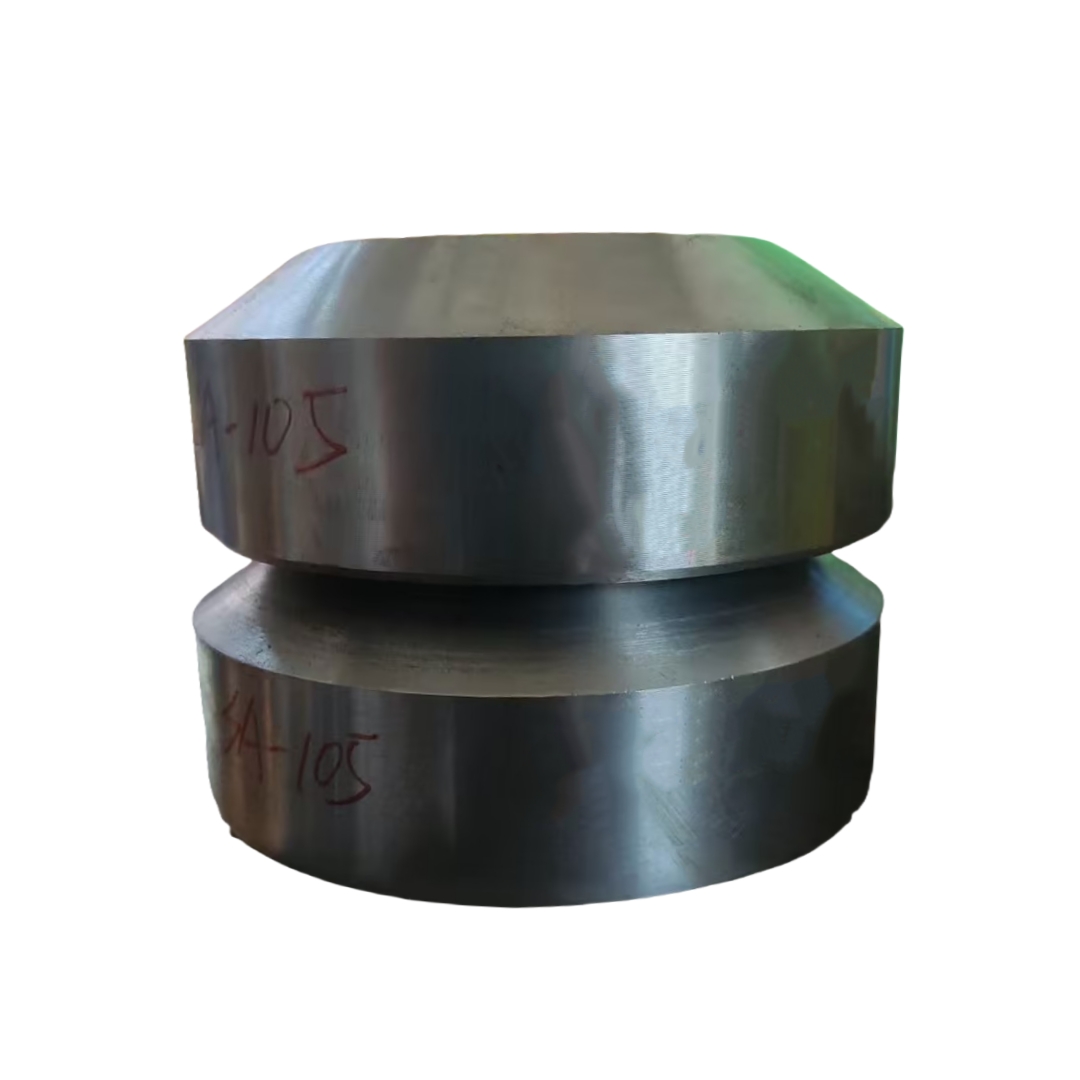

简单说，省煤器进口集箱手孔端盖就是锅炉等承压设备上的 “可拆卸密封盖”，长得可能是圆形也可能是矩形，根据设备尺寸定制，通过锻造、冷压等工艺做出来。它的用处可不少：平时关着，能防止内部的水汽、高温流体泄漏，也能挡住外面的杂质进去；需要检修时打开，工人就能钻进手孔检查内部有没有腐蚀、结垢，清理异物，相当于给设备开了个 “方便门”。

因为要长期在高温、高压甚至有腐蚀性的环境里 “工作”，选材料时就得特别较真：既要扛得住指定的压力和温度，又得耐得住水汽、氢腐蚀这些 “侵蚀”。常见的材料有这么几种：ASTM A105 碳钢，性价比不错，适合中低温场景；15CrMo 合金钢，抗高温、抗氢腐蚀能力强，锅炉里常用；还有 304/316 不锈钢，耐腐蚀性一流，化工、船舶行业用得多。

二、华凯盛瑞国内外真实案例：手孔端盖怎么改？效果如何？

（一）尼日利亚某水泥厂：对付 “高硫煤腐蚀”，选对材料是关键

1. 项目背景

尼日利亚有个水泥厂，自己建了个 300MW 的燃煤机组，这可是水泥厂的 “动力核心”，必须24小时稳定转，不然水泥生产就得停。机组里的省煤器进口集箱设计压力高达 24.2MPa，运行温度340℃，对部件的要求特别高。

2. 遇到的难题

当地烧的煤硫含量高，燃烧后产生的烟气容易让集箱内壁发生 “氢腐蚀”—— 氢原子钻进金属里，聚在一起变成氢分子，会让金属变脆、出现裂纹。手孔端盖要是被腐蚀坏了，不仅密封不住，还可能漏水漏气，太危险了。

3. 怎么解决？

项目团队想了个招：用 15CrMo 锻件做手孔端盖，还通过 “正火 + 回火” 的热处理优化金属内部结构，让它的高温强度和抗氢腐蚀能力再上一个台阶。密封方面，选了石墨复合垫片，这种垫片耐高温，压缩后还能回弹，密封效果特别稳。

4. 效果咋样？

机组投运后，连续 6 年都没出现泄漏问题。期间好几次大检修，都只用换个密封垫片就行，端盖本身一点变形、腐蚀都没有。既保证了机组稳定运行，又不用频繁换端盖，省了不少维护成本，真是选对材料省大事。

（二）国内某660MW 超临界机组：材料升级+精准检测，双重保障更靠谱

1. 机组基本情况

国内有台660MW的超临界机组，2007 年就投产了，2019 年进行大检修时，省煤器的手孔端盖成了重点改进对象。

2. 手孔端盖的 “隐藏技能”：帮着找缺陷

检修时，工人通过可拆卸的手孔端盖，把检测设备伸进去给集箱内壁做涡流探伤，一下子就发现了 2 处管道壁厚减薄超标的问题。要是没有这个 “方便门”，可能得拆一大片设备才能检测，不仅麻烦还容易误事。发现问题后及时换了管道，成功避免了管道爆裂的风险。

3. 升级材料：解决 “高温疲劳” 问题

原来的手孔端盖用的是 20G 材质，长期在高温下运行，性能慢慢下降。这次检修直接换成了 12Cr1MoVG 耐热钢，这种钢里加了钒元素，能形成稳定的碳化物，防止高温下金属晶粒变大、变形。在 550℃的工作温度下，它的持久强度能达到 80-100MPa，比 20G 材质提高了 40%，再也不怕高温下 “扛不住” 了。

4. 带来的好处

材料升级后效果立竿见影：一方面，通过手孔端盖精准检测，机组意外停机的次数少了，设备可用率提高了 0.5 个百分点；另一方面，原来的端盖 4-6 年就得换，现在 12Cr1MoVG 材质的能用到 8 年，检修间隔从 4 年延长到 6 年以上，算下来全寿命周期成本降低了 18%，既安全又省钱。

三、常用材料参数对比：选哪个？看工况！

不同材料的性能不一样，适合的场景也不同，下面这张表把常用材料的关键参数列得明明白白，选的时候得结合设备的压力、温度和腐蚀情况来定：

说到底，省煤器进口集箱手孔端盖虽小，但它的改进和材料选择直接关系到锅炉的安全和经济性。不管是国外对付高硫煤腐蚀，还是国内超临界机组的材料升级，核心都是根据实际工况选对方案 —— 毕竟适合的，才是最好的。

2025-09-11唐玥编辑
