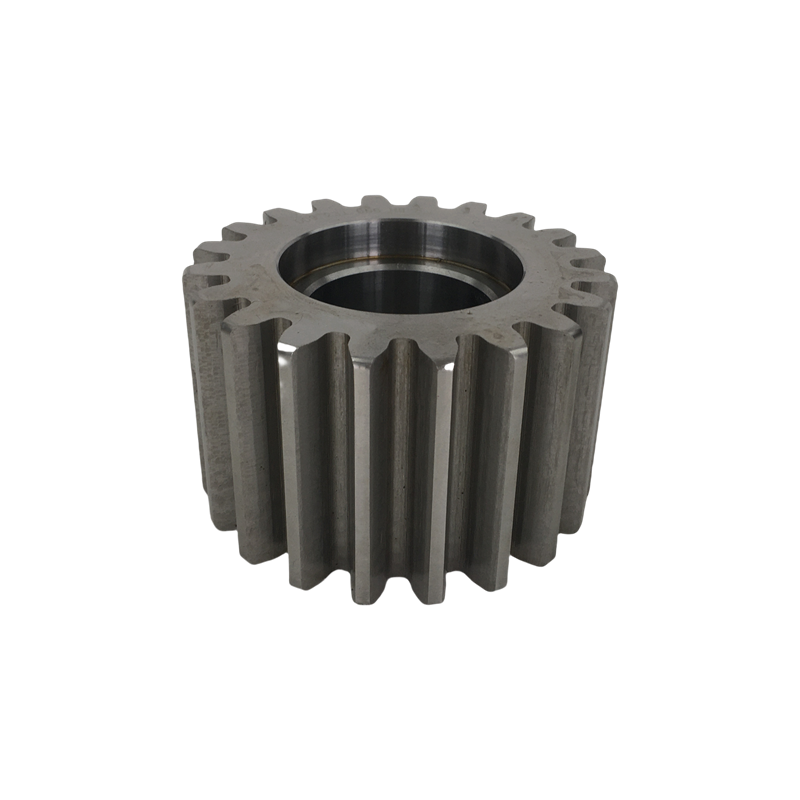

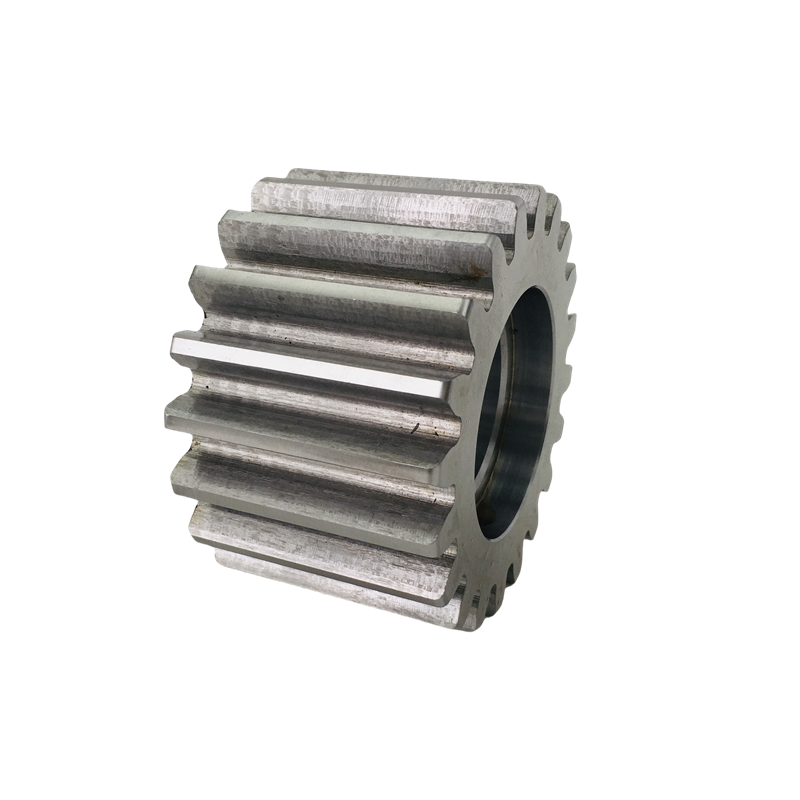

汽轮机盘车摆动齿轮
汽轮机盘车摆动齿轮
产品概述
汽轮机盘车摆动齿轮是盘车装置传动系统的核心功能性部件，作为连接盘车驱动机构与转子盘车齿轮的关键枢纽，其通过精准的摆动啮合与自动分离动作，实现汽轮机启动前、停机后及备用期间转子的低速旋转控制。该齿轮直接决定盘车装置能否平稳带动转子转动，同时确保汽轮机冲转时与转子可靠脱离，是保障转子均匀受热 / 冷却、预防弯曲变形的核心传动元件。
核心功能与工作特性
精准啮合与分离控制
作为活动式传动机构，摆动齿轮通过摇臂与气动执行机构活塞杆、操作手柄相连，以主动齿轮轴为回转中心实现精准摆动。当摇臂顺时针转动至设定位置时，可与转子盘车齿轮快速进入啮合状态，传递驱动转矩;而当汽轮机冲转后转子转速超过盘车转速时，在反作用力矩作用下自动逆时针摆动退出啮合，确保无干涉运行，啮合与分离过程响应灵敏、无卡滞。
双向传动适配性
汽轮机停运盘车时，摆动齿轮作为主动轮，通过顺时针自转带动盘车齿轮转动，此时反作用力矩使啮合状态保持稳定，确保转子匀速旋转
汽轮机冲转时，盘车齿轮转为主动轮，驱动摆动齿轮被动旋转，产生的逆时针力矩促使其自动脱离啮合，实现无动力干预的安全分离。
技术参数
传动适配：与盘车齿轮、主动轴小齿轮精准啮合，传递电机驱动转矩
动作特性：摆动角度精确可控，啮合时与盘车齿轮间隙均匀，分离后无干涉
工作转速：匹配 1.5r/min 盘车转速，耐受启动瞬间冲击载荷
联锁适配：与顶轴油系统、盘车电机行程开关联动，确保安全运行
材质选择：采用高强度合金结构钢，经调质与齿面强化处理，兼具耐磨性与韧性
产品优势
保障转子安全：通过稳定传动确保转子低速均匀旋转，避免因温度不均或重力产生弯曲，降低动静摩擦风险
自动离合可靠：无需人工干预即可实现启动时分离、停机时啮合，适配盘车装置 ""自动投入 / 退出"" 特性
兼容多操作模式：完美适配手动与自动操作需求，即使在顶轴油压力异常时，也能配合系统联锁保障安全
长周期稳定运行：针对低速盘车工况优化结构设计，材料与加工工艺满足长期频繁启停需求，使用寿命长
系统协同性强：与盘车电机、气动执行机构、行程开关等部件精准联动，融入整机安全控制逻辑
应用场景
用于汽轮机盘车装置的传动系统，是汽轮机启动前预热、停机后冷却及长期备用期间盘车操作的核心部件，确保转子在各种工况下保持平直状态，为机组安全启动与稳定运行提供关键保障。
