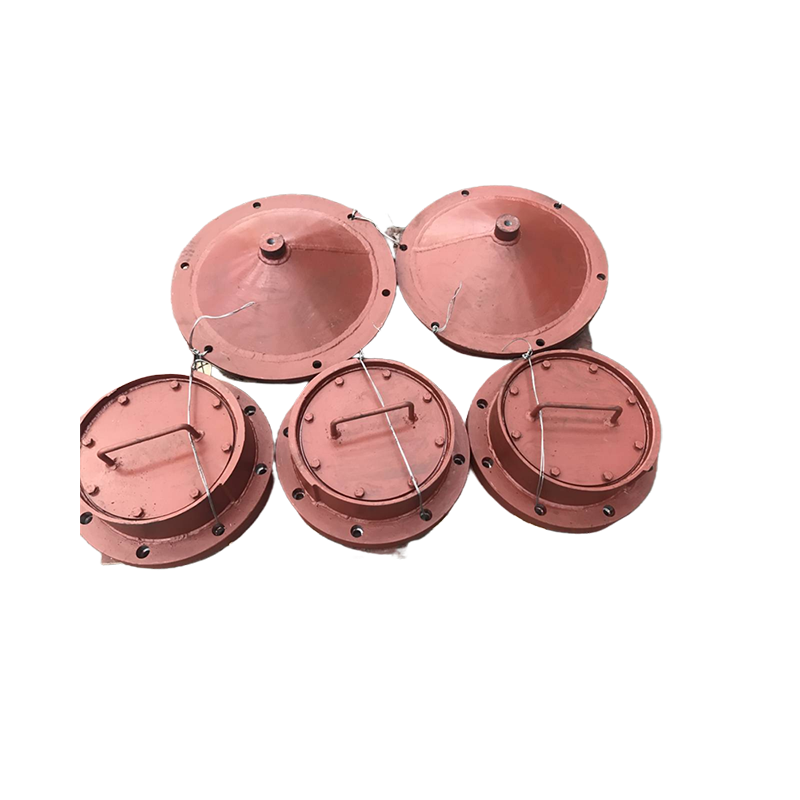

磨辊防护罩20MG40.11.09.03

　　防护罩20MG40.11.09.03采用分体式组合结构，由外罩壳体、内衬缓冲层、密封法兰及紧固组件四部分构成。外罩壳体选用低合金高强度钢冲压成型，经整体喷砂除锈后喷涂两层环氧富锌底漆和一层耐磨聚氨酯面漆，既保证了结构刚性，又具备优异的抗锈蚀能力。内衬缓冲层采用 5mm 厚的丁腈橡胶板，通过硫化工艺与壳体内壁紧密贴合，可有效吸收轴头运转时产生的高频振动，同时降低外界异物撞击壳体的冲击力。密封法兰则采用榫卯式咬合设计，与轴头基座的连接面镶嵌耐油石棉盘根，配合 12.9 级高强度螺栓紧固，确保在磨煤机运行时的高温(≤120℃)和负压环境下仍能保持良好的密封性能，防止煤粉、润滑油渗漏。​

　　磨煤机运行时，轴头部位以 300-500r/min 的转速高速旋转，防护罩通过封闭的壳体结构防止操作人员接触旋转部件，规避机械伤害风险;同时阻挡碾磨过程中飞溅的煤块、金属碎屑对轴头的直接撞击，避免轴面划伤或键槽损坏。其二，环境屏障作用。磨煤机工作环境中存在大量煤粉(粒径≤0.1mm)和含硫水汽，防护罩通过迷宫式密封结构减少粉尘侵入轴头轴承腔，降低轴承润滑脂污染概率，同时阻隔水汽与轴头表面的接触，延缓氧化锈蚀速度。

　　防护罩的法兰面加工精度达到 IT7 级，与轴头基座的配合间隙控制在 0.05-0.1mm 范围内，确保安装后无径向晃动;壳体侧面开设 2 个 φ80mm 检修窗口，配备快开式盖板，便于定期检查轴头密封状况及补充润滑脂，无需整体拆卸防护罩。此外，防护罩底部设计有 4 个 φ12mm 的排尘孔，可定期排出罩内积聚的细微煤粉，防止长期堆积形成安全隐患。​
