轴承箱 DTPD100UZ002：机壳安装与同心度控制实操指南

在引风机检修现场，最让人头疼的问题之一，就是主轴承箱装不好——不是对不齐，就是固定后振动大，严重时甚至导致叶轮蹭壳。其实，问题往往出在两个地方：机壳和轴承箱没装准，或者同心度没调到位。

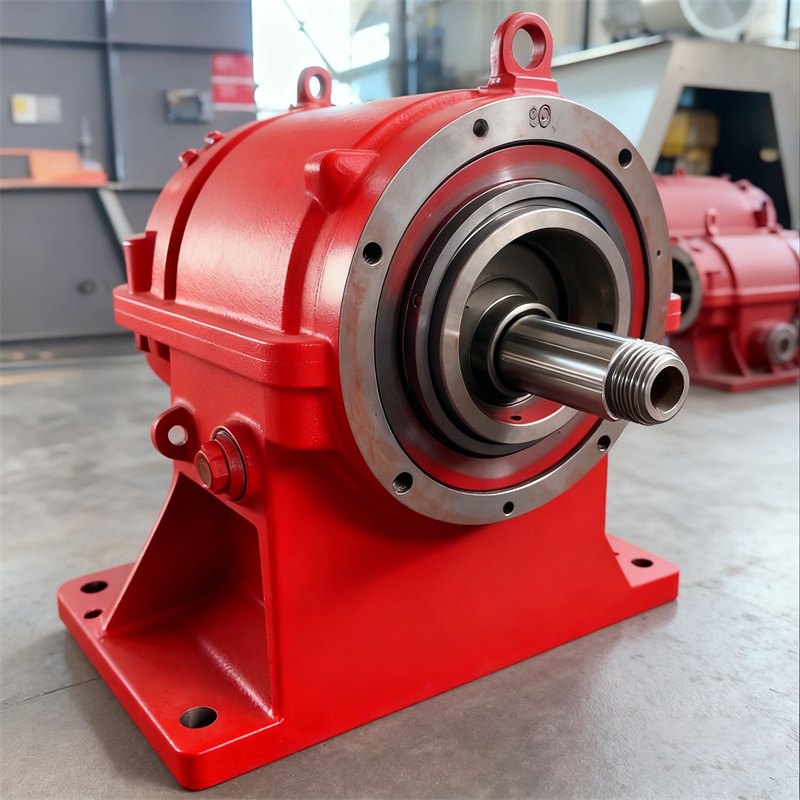

我们今天就拿华凯盛瑞的 DTPD100UZ002 轴承箱 举个例子，说说怎么把它稳稳当当地装到风机机壳上，还能保证主轴转得又稳又顺。

先说定位。这款引风机的机壳是水平中分结构，下半部分有个止口，专门用来“接住”轴承箱。而 DTPD100UZ002 底部正好有个匹配的凸台，两者之间的配合间隙控制在 0.02～0.03mm。什么意思？就是你只要把轴承箱轻轻放进止口里，横向位置基本就对了，不用拿尺子反复比划，省时又准确。

接下来是固定。箱体法兰上有8个螺栓孔，加工精度很高（H7级），配高强度螺栓刚刚好。拧的时候别图快，一定要对角分三次拧紧：第一次50%扭矩，第二次80%，最后才打到100%（一般80～100N·m，具体看螺栓规格）。这样能防止箱体受力变形，装完既牢靠又不变形——这可不是“讲究”，而是 GB/T 1236-2017 标准里明文要求的。

真正关键的是同心度。DTPD100UZ002 在设计上做了两件事来保障这一点：一是轴承座内孔和底部定位凸台是一次性数控加工出来的，同轴度误差不超过 0.02mm；二是靠机壳止口的导向作用，让整个轴承箱自动“找正”到风机轴线上。

装完之后怎么验证？很简单：把百分表架在机壳上，表针顶住轴承座内孔，慢慢盘动主轴。如果径向跳动 ≤0.01mm，说明对中合格；要是超了，就微调几个螺栓的松紧，一点点“挪”回来就行。

当然，光有轴承箱还不够。我们在现场常配套用到不少其他件：比如 CPMW叠层密封 U184011 UZ22000 和 密封环 HU25244-12G，能挡住烟气往轴承箱里钻；关节轴承 GE17、FAG 径向轴承 和 复合衬套 ⅢDTYD30LG023，让主轴转动更灵活；拆旧叶轮时用 YKS1120-10TH 专用拉马，不伤轴；还有中间轴、曲柄、叶轮外壳、端盖这些部件，也都是成套匹配的，整体装出来才稳。

最后提醒一句：如果装完发现同心度总调不好，先检查止口和凸台有没有磕碰或积灰。要是配合松了，可能得换密封件，重新校准。

说到底，装轴承箱不是“力气活”，而是“细活”。选对配件，按步骤来，很多振动问题其实在安装阶段就能避免。

2025-11-6黄编辑
