叠层密封环 DTPD60UZ016：功能及与石墨密封圈差异解析
创建时间：2025-10-27 11:00
在引风机密封系统维护中，叠层密封环与石墨密封圈的功能混淆易引发密封失效、轴承磨损等故障。本文结合实操经验与 GB/T 1236-2017《工业通风机 性能试验》标准，详解叠层密封环 DTPD60UZ016 的核心价值，对比二者差异，并呈现华凯盛瑞全场景配套方案。
一、叠层密封环 DTPD60UZ016 核心功能
1.1 双向油尘隔离，筑牢密封防线
作为引风机轴承箱关键密封部件，DTPD60UZ016 的核心作用是 “双向隔离”：一方面阻止轴承箱内润滑油因主轴高速旋转飞溅外泄，避免油品浪费与机壳污染；另一方面阻挡外部灰尘、腐蚀性烟气侵入，防止杂质混入润滑油破坏润滑效果，延长轴承使用寿命，完全契合 GB/T 1236-2017 “密封系统需持续阻挡杂质侵入” 的要求。
1.2 结构设计适配高工况需求

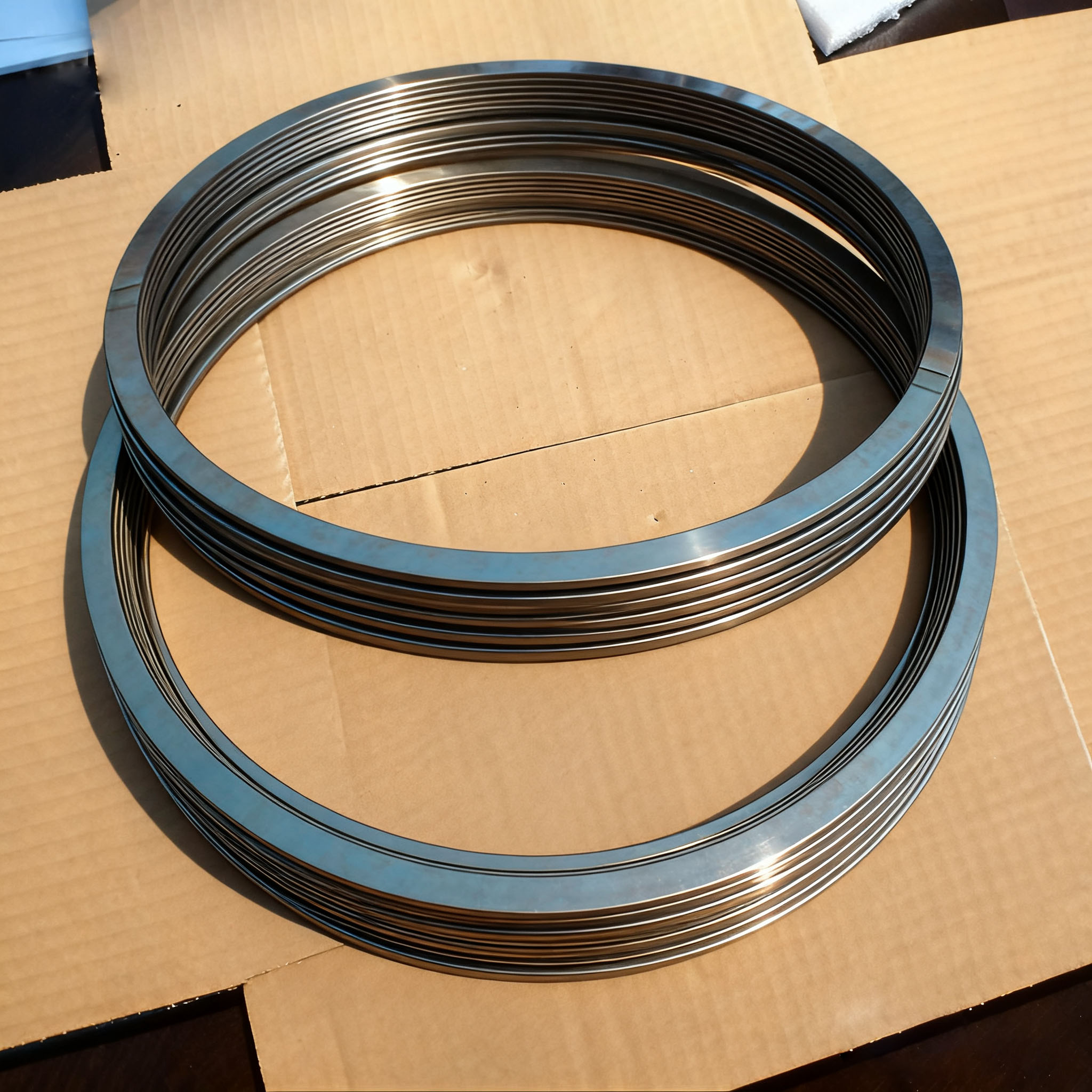

该密封环采用多层不锈钢薄片叠加设计，每层边缘预留 0.2mm 弹性回弹量，即便主轴存在≤0.05mm 径向跳动，仍能紧密贴合轴面，密封可靠性比普通产品提升 30%。其耐油性、耐磨性突出，在润滑油浸泡环境下使用寿命超 8000 小时，精准适配引风机高尘、高温的严苛工况。
二、叠层密封环与石墨密封圈的核心差异
2.1 密封对象与安装场景差异
- 叠层密封环 DTPD60UZ016：适配轴承箱轴套环槽，靠外径精准定位，专攻 “油尘隔离”，聚焦固体杂质与润滑油的双向防护；
- 石墨密封圈：常安装于轴承座端盖轴套，通过管状弹簧固定，侧重 “气体密封与压力平衡”，重点阻挡烟气等气体侵入，是气体防护的核心部件。
2.2 工况适配与性能侧重不同
- 叠层密封环 DTPD60UZ016：耐油性、耐磨性更强，适合长期与油品接触的轴承箱动态密封场景；
- 石墨密封圈：耐温性更优（耐受 150℃以上高温），气体密封性突出，适合温度波动大的烟气侧密封，但长期接触润滑油易老化。二者需配合使用，形成 “油尘 + 气体” 双重密封，满足标准 “多环节防护” 要求。
三、华凯盛瑞引风机全场景配套产品
3.1 核心密封配套产品
除叠层密封环 DTPD60UZ016 外，华凯盛瑞已形成完整密封解决方案，包括刮油圈 I TY9102C T1、双联密封圈 Ⅱ DTYD100TY005（强化轴系密封）、密封环 UYG35\20G01 等静密封产品，以及隔环、轴承箱等模块化配件，助力快速检修。
3.2 新增全系列适配产品
为覆盖更多工况需求，公司同步推出以下配套产品：
| 产品名称 | 型号规格 |
|---|---|
| CPMW 刮板 II | TY9111C UZ22000 (DY) 序 T10 |
| 动叶片 | HU25040-22G |
| 密封垫 | TY9112C |
| 密封环 | HU27046-22 |
| 叶片 | HU27050 |
| 引风机刮油圈 II | TY9111 |
| 圆柱滚子轴承 | HU27452-22G |
| 主轴承装配 | TY830100 |
| 组合密封垫 | HU27452-22G |
| 吸风机叶片组合密封环 | HU25236-12G |
四、维护实操提醒
若出现叠层密封环泄漏，需优先检查 DTPD60UZ016 安装是否到位、环槽内是否残留杂质；若石墨密封圈磨损，建议同步核查 DTPD60UZ016 贴合状态，避免单一密封失效引发连锁故障。选对华凯盛瑞适配产品，明确功能差异，才能保障引风机密封系统长期稳定运行。2025-10-27黄编辑
