汽轮机盘车装置曲柄M181摆动驱动原理及配套产品介绍
汽轮机盘车装置的自动啮合、脱开功能，依托精密曲柄连杆摆动机构实现，是保障机组启停稳定的核心部件。多数设备故障如啮合不到位、自动脱开失效等，均与曲柄摆动驱动工况异常相关。深入掌握M181曲柄工作原理，是设备运维、故障排查的关键。
一、啮合阶段：曲柄驱动摆动齿轮下摆啮合
机组停机转速归零后，盘车控制系统下发投入指令，气动电磁阀开启，压缩空气进入气缸上腔推动活塞下移。活塞杆带动M181曲柄绕回转中心旋转，克服设备弹簧阻力，通过连杆带动摇臂与摆动壳向下摆动，使摆动齿轮逐步贴合转子大齿轮，完成精准啮合。该结构可将气动直线推力转化为齿轮圆弧摆动动作，实现盘车装置平稳投入。
二、脱开阶段：曲柄带动摆动齿轮自动复位
汽轮机冲转升速后，转子转速超越盘车转速，摆动齿轮由被动受力转为主动受力，转矩反向带动齿轮、摇臂逆时针摆动，驱动曲柄反向旋转、拉杆上行。越过设备平衡位置后，弹簧力辅助曲柄快速复位，带动摆动齿轮完全抬升、脱离啮合。整个脱开过程无需气动辅助，依靠转子反拖力与弹簧力即可自动完成，响应高效迅速。
三、M181曲柄产品优势及配套配件

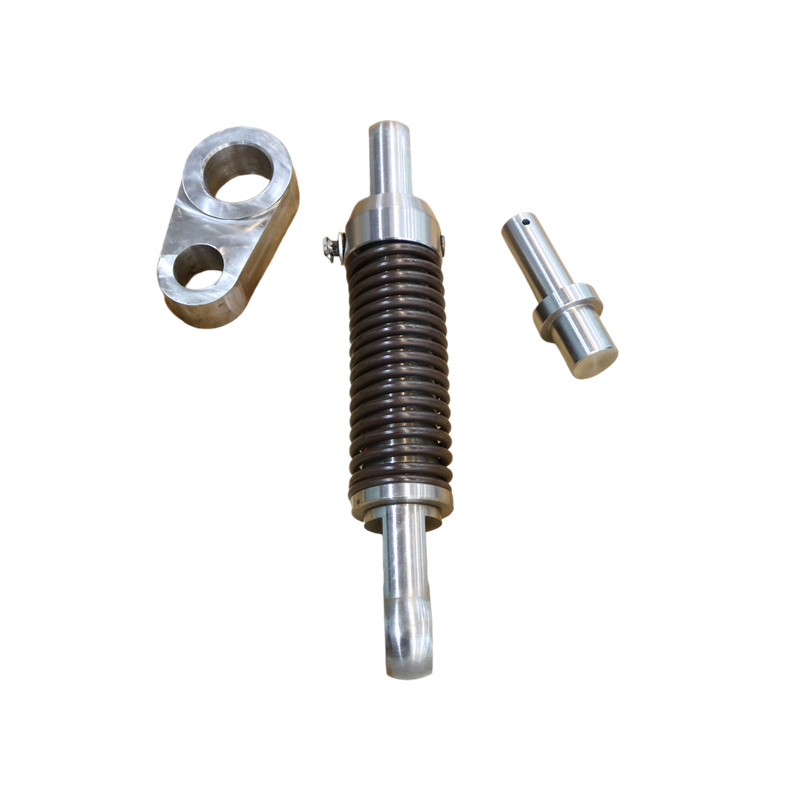

华凯盛瑞M181汽轮机盘车曲柄采用原厂适配结构设计，定位精度高、配合间隙严苛，具备高强度、高耐磨、抗变形特性，可彻底规避啮合卡涩、脱开延迟等问题，保障设备长期稳定运行。日常运维需重点检查销轴磨损、连杆松动情况，定期维护可大幅提升设备可靠性。
|
产品名称 |
材质 |
产品用途 |
|---|---|---|
|
- |
适配汽轮机各密封部位，阻隔介质泄漏，保障机组密封性能 |
|
|
主油泵与主轴连接螺栓 |
- |
紧固主油泵与主轴连接结构，保证传动连接稳固、动力传输稳定 |
|
35CrMo |
用于汽轮机各部件精密紧固，材质强度高，适配高温高压工况 |
|
|
高压调节阀定位装置 |
- |
精准定位高压调节阀开度，调控蒸汽流量，保障机组调压精度 |
|
凸球面垫圈 |
- |
适配螺栓紧固结构，补偿安装偏差，分散压力，防止部件松动磨损 |
|
螺母 |
20Cr1Mo1VNbTiB |
耐高温高压，适配汽轮机核心紧固场景，连接稳固、抗疲劳性能强 |
|
齿轮环 |
34CrNi3Mo |
承载力强、耐磨抗冲击，适配汽轮机传动啮合工况，保障传动平稳 |
|
软金属复合密封垫片 |
- |
适配设备法兰密封面，填充缝隙、缓冲减震，杜绝介质渗漏 |
|
开槽长圆柱端紧定螺钉 |
- |
精准定位固定零部件，防止设备运行中部件位移、松动 |
|
高压主汽阀压板螺栓 |
- |
紧固高压主汽阀压板结构，耐受高压高温工况，保障阀门密封可靠 |
除M181盘车曲柄及上述配套配件外，我司还可提供全系列汽轮机精密紧固件、密封件、定位传动配件，全系产品适配主流汽轮机机型，可满足设备检修、替换、升级等各类需求。
