汽轮机盘车连杆总成运动转换与自锁点设定指南

汽轮机盘车连杆总成是盘车装置的核心传动机构，主要负责动力传递与齿轮啮合切换，通过曲柄连杆结构实现运动转换与机械自锁。在机组检修、调试过程中，自锁点偏移、运动行程偏差，极易造成盘车啮合不到位、脱开不彻底等故障。本文详细讲解其运动转换原理、自锁点设定逻辑及现场调试规范。

一、连杆总成运动转换工作原理

汽轮机摆动齿轮式盘车装置核心为“曲柄-连杆-摇臂”结构，可将曲柄旋转运动转化为摆动齿轮弧线摆动，实现啮合与脱开动作。设备啮合时，手轮或气动机构带动曲柄旋转，驱动连杆拉动摇臂绕固定支点摆动，带动末端摆动齿轮下行，与转子盘车齿轮精准啮合。机组冲转后，转子转速超越盘车转速，摆动齿轮受力反向，推动连杆、曲柄逆向复位，摇臂带动齿轮上行脱开，最终锁定在安全脱开位置。

二、机构死点与自锁点设定逻辑

自锁死点是保障盘车装置稳定运行的关键。啮合状态下，连杆与摇臂需越过直线共线死点，利用机械自锁特性抵消转子反向冲击，杜绝运行中自行脱开，顶杆用于限位固定，保证啮合位置稳定。设备脱开后，曲柄锁定在另一侧死点位置，使摆动齿轮与转子齿轮保持安全间隙，规避二次碰磨故障，可通过顶杆螺母微调行程，精准把控啮合侧隙与脱开间距。

三、现场调试要点与产品方案

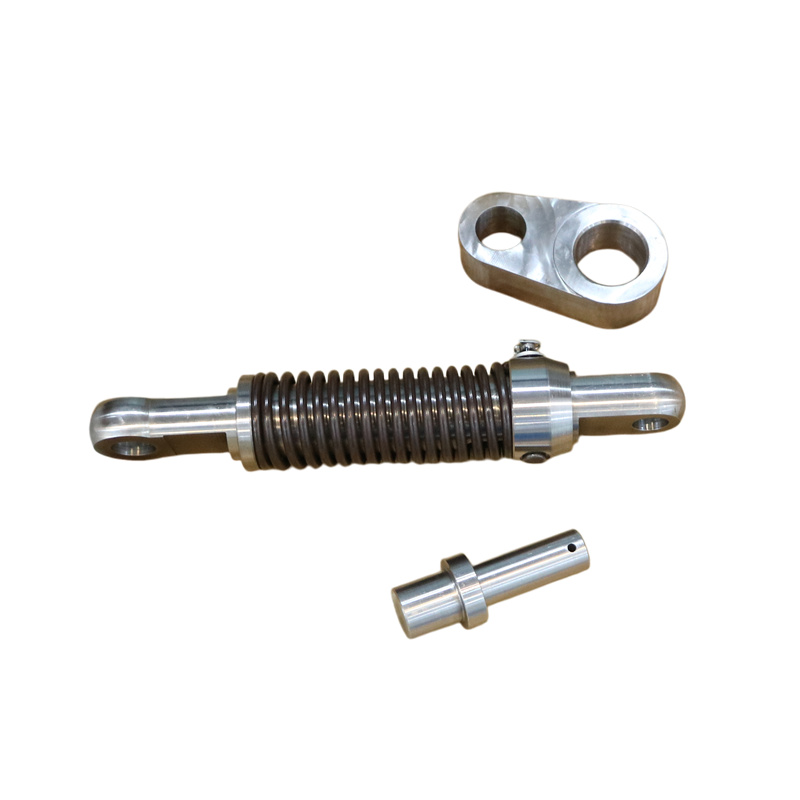

机组复装调试时，需检查连杆铰接销轴磨损情况，避免间隙超标导致自锁点漂移；精准调整顶杆螺母并锁紧，固定行程极限位置，手动全行程核验无卡涩后，方可投入自动运行。华凯盛瑞高品质盘车连杆总成性能及用途如下：

四、全系汽轮机配套配件供应

除盘车连杆总成外，我司可提供全品类汽轮机组检修配套配件，涵盖：高中压缸抽气管道活塞环、汽缸配件、中心销、低压汽轮机侧7级动叶、高压内缸止动块、中低对轮防松垫片、自密封环、高压主汽调节阀阀碟、中压导气管双头螺栓、调整板，全方位满足电厂运维改造需求。
