汽轮机浮动挡油环间隙设计标准与精准控制
创建时间：2026-04-15 08:37
在汽轮机轴承箱中，浮动挡油环与轴颈的间隙虽仅约1mm，却关乎整机安全。间隙过小易引发碰磨，导致乌金面报废、振动飙升；间隙过大则密封失效，造成甩油漏油，甚至引发轴承烧瓦。
一、径向间隙：在“密封”与“安全”间找平衡
行业实践表明，径向配合间隙应严格控制在0.97-1.07mm范围内。下限0.97mm确保油膜形成并容纳转子热膨胀（直径可膨胀0.3-0.5mm）；上限1.07mm则是防止润滑油在离心力作用下被大量甩出的临界值。对于高压高温工况，还需考虑挡油环自身材料的热膨胀差异。
二、轴向间隙：保障“浮动”能力的关键
挡油环需在轴瓦凹槽内自由浮动。轴向间隙过小，热膨胀后会“憋死”；过大则在油流冲击下产生轴向撞击，导致螺栓疲劳断裂。通过优化环体凸肩尺寸，可确保其“动得顺畅、停得稳当”。
三、华凯盛瑞：让间隙控制从“经验”走向“精准”

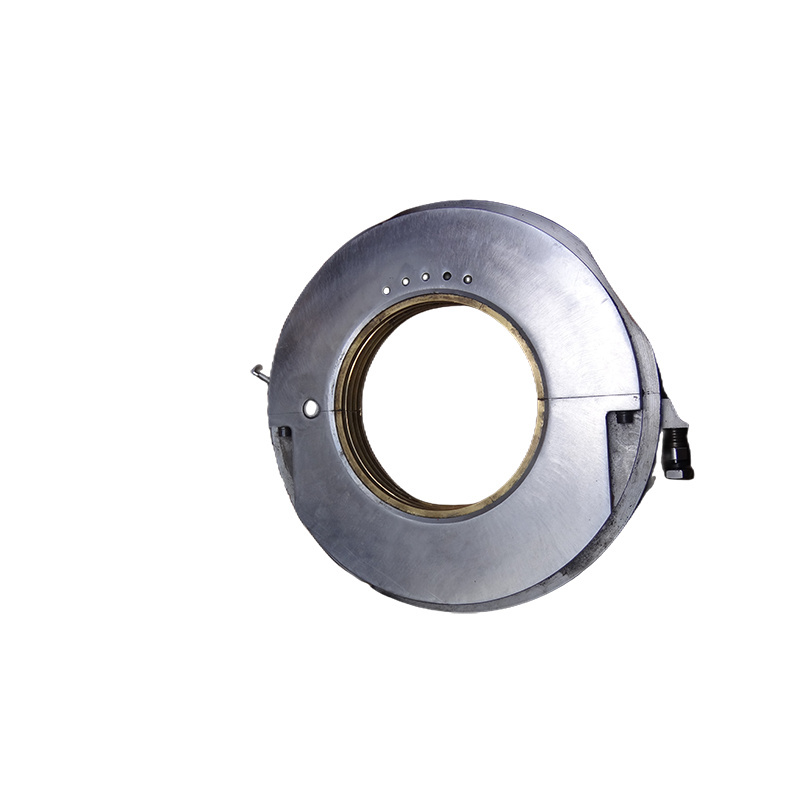

华凯盛瑞的汽轮机浮动挡油环采用定制化设计与凸凹搭接+横向螺纹销钉结构，有效防止运行中间隙变化。我们提供详细的间隙控制工艺卡和专用工具，帮助客户实现精准装配。
除核心的浮动挡油环外，我们还为汽轮机提供一系列高精度配套部件：
| 产品名称 | 材质 | 主要用途 |
|---|---|---|
| 调整螺帽 | 25 | 用于精确调节部件位置与间隙 |
| 止动销 | 0Cr18Ni9 | 防止关键部件松动或位移 |
| 围带 | 15Cr11MoV | 用于叶片连接，耐高温腐蚀 |
| 高压外缸堵板带键处垫片 | 1Cr18Ni9Ti | 密封与调整高压缸堵板间隙 |
| 双头螺柱 | 20Cr1Mo1VNbTiB | 高温高压环境下的紧固连接 |
| 高压主汽门与油动机连接螺栓 | 25Cr2M0A | 连接主汽门与执行机构，承受交变载荷 |
| 金属板 | 25CR2MOVA | 用于制造各类耐热耐磨垫片或隔板 |
| 销 | 25Cr2MoVA | 精确定位与连接 |
| 高压主汽调节阀调导向键 | 2Cr12NiMo1W1V | 确保调节阀精准导向与密封 |
| 连接螺栓 | 35CrMoA | 通用高强度连接件 |
除了以上产品，我们还提供完整的汽轮机密封、紧固及调节系统解决方案，全面保障机组安全高效运行。
2026-4-15黄编辑
