汽轮机盘车装置棘爪组件G16-1——实现自动啮合锁定与安全退出
汽轮机盘车装置棘爪组件G16-1——实现自动啮合锁定与安全退出 "在大型汽轮发电机组中，盘车装置是确保转子在启停过程中均匀受热、防止弯曲变形的关键辅助系统。而G16-1型棘爪组件，作为盘车机构中的核心辅助执行元件，虽结构小巧，却承担着保障齿轮可靠啮合与无损退出的双重使命。
一、产品构成

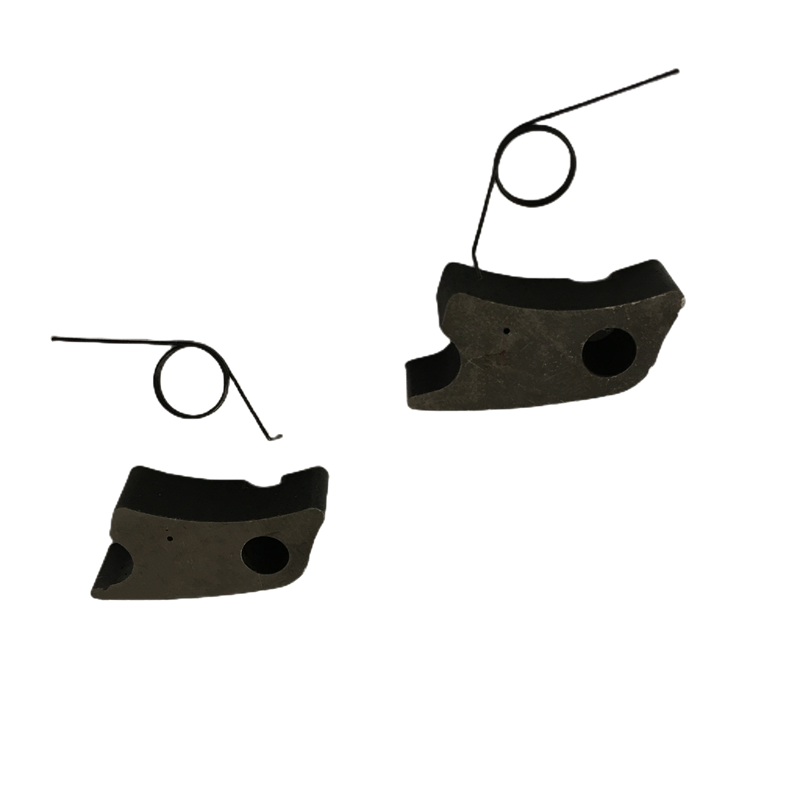

G16-1棘爪组件由三部分精密配合组成：
棘爪：高强度合金钢制造，表面硬化处理，耐磨抗冲击；
棘爪销：起导向与支点作用，确保棘爪动作灵活精准；
棘爪弹簧：提供预紧力，实现啮合状态下的自动锁紧。
二、核心功能
✅ 啮合状态自动锁定
当盘车装置启动，摆动齿轮与转子盘车齿轮完成啮合后，棘爪在弹簧力或机械联动作用下自动卡入摇臂上的定位卡槽，将摇臂牢固锁定。该锁定机制有效抵御运行中的振动、冲击或外力干扰，防止齿轮意外脱开，确保盘车过程连续、稳定，避免转子转动中断引发设备风险。
✅ 冲转后智能解锁退出
当汽轮机开始冲转，转子转速超过盘车转速时，盘车齿轮由从动变为主动，反向扭矩作用于摆动齿轮，使摇臂产生逆时针回转趋势。此时，该力矩克服棘爪弹簧的锁紧力，推动棘爪自动脱离卡槽，解除对摇臂的约束，从而让摆动齿轮平稳、无碰撞地退出啮合位置，彻底避免打齿、磨损或结构损坏。
三、工作协同逻辑
啮合阶段：摆动齿轮到位 → 棘爪自动落锁 → 摇臂固定 → 传动链建立 → 盘车电机安全驱动转子；
退出阶段：转子加速 → 反向力矩产生 → 棘爪解锁 → 摇臂自由回退 → 齿轮顺利分离 → 盘车装置自动脱离。
整个过程无需电气控制，纯机械自适应响应，具备高可靠性、零延迟和免维护优势。
四、应用价值
适用于300MW、600MW、1000MW等级火电及核电汽轮机组；
显著提升盘车系统安全性与自动化水平，降低运维风险。
总结
G16-1棘爪组件以“啮合即锁、冲转自解”的巧妙机械逻辑，为汽轮机盘车装置提供了本质安全的啮合保障与退出机制。它是盘车系统中名副其实的“安全卫士”，虽小却关键，是保障大型旋转机械安全启停不可或缺的精密部件。
作为专业的汽轮机核心部件供应商，除G16-1棘爪组件外，我们构建了涵盖高中压缸、密封系统、紧固件等关键领域的完整备件体系，主要产品规格如下：
| 序号 | 产品名称 | 规格型号 | 主要用途 |
|---|---|---|---|
| 1 | 高压缸隔板套螺栓 | 0.1030C-90 | 用于高压缸各级隔板套的轴向紧固，承受高温高压蒸汽环境 |
| 2 | 高中压缸螺钉 | 0.1051.90 | 连接高中压缸体与内缸结构，确保汽缸密封性与同心度 |
| 3 | 中压缸隔板套螺钉 | 0.1052C-90 | 中压缸隔板定位紧固，抗热松弛性能优异 |
| 4 | 石棉石墨密封圈 | 0-0006-0801-01 | 用于汽缸法兰、人孔等静密封部位，耐温达500℃ |
| 5 | O型圈 | 0-0006-2300-02 | 油系统、水系统管路密封，耐油耐老化 |
| 6 | 高温六角螺栓带垫片 | 1 1/2-8UN | 高温区域大型部件连接，配套弹垫防松 |
| 7 | 保护板 | 140x1085 | 汽缸内部导流板，防止汽流冲刷损伤 |
| 8 | 弹簧片 | 180.12.21.35 | 汽封、油挡等部位的弹性支撑与补偿元件 |
| 9 | 双头螺栓 | 2 1/2-8UN | 高温阀门、管道法兰连接，便于拆装维护 |
| 10 | 带槽螺母 | 2 1/2-8UN | 与双头螺栓配套使用，开槽设计便于防转销安装 |
| 11 | 高温带槽螺母 | 2 3/4-8UN | 更大规格高温紧固件，用于主蒸汽管道等关键部位 |
| 12 | 高温等长双头螺栓 | 2 3/4-8UN | 超高温高压环境专用，材料强度等级达ASTM A193 B16 |
| 13 | 螺钉 | 20CR1MO1VNBTIB | 特殊合金钢螺钉，用于高中压转子锁紧部位 |
