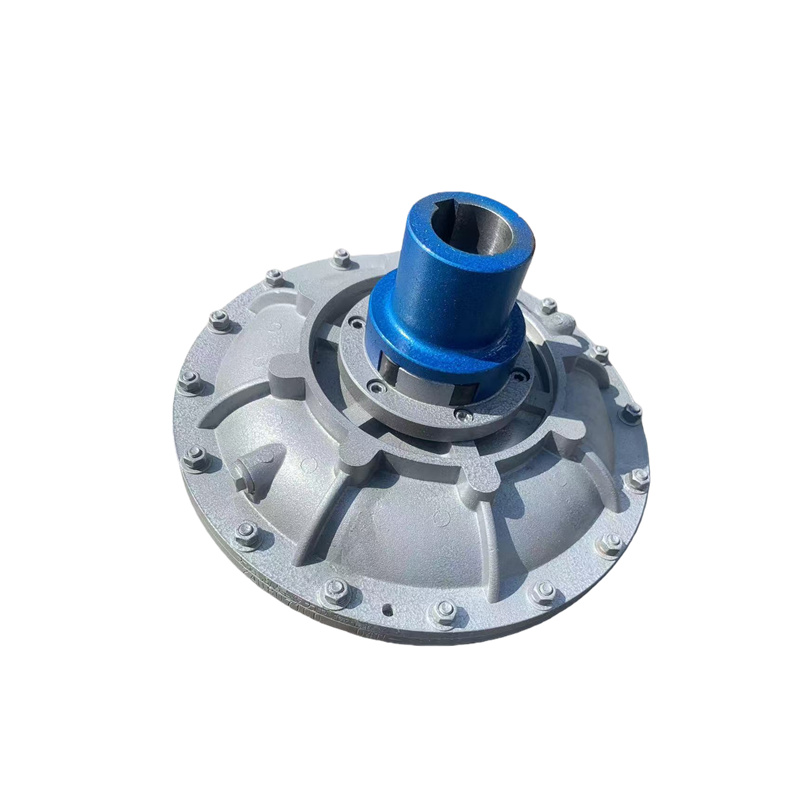

耦合器护盘YOT51-05-02：YOT51调速型液力偶合器安全运行的关键屏障

产品概述

在现代电站的流体输送系统中，调速型液力偶合器作为一种高效、可靠的柔性传动与调速装置，扮演着至关重要的角色。YOT51系列调速型液力偶合器广泛应用于锅炉给水泵、送引风机等关键设备的驱动系统中，通过调节工作腔内液体的充液量，实现电机与负载之间的无级调速和功率传递。耦合器护盘YOT51-05-02，作为该系列偶合器核心旋转组件——泵轮总成的一部分，是保障设备安全运行的最后一道物理屏障。

耦合器护盘YOT51-05-02通常与泵轮YOT51A-04-05紧密连接，共同构成高速旋转的叶轮组件。其核心功能在于：在偶合器正常工作时，与泵轮一同旋转，构成封闭的工作液体循环流道；而在极端工况下，如内部发生部件疲劳断裂时，它能够有效阻挡高能量碎块向外飞溅，防止对周边设备、油管路及人员造成伤害，是典型的安全防护部件。

技术特点与优势

1. 关键的安全防护功能

液力偶合器的工作原理决定了其内部核心部件——泵轮YOT51A-04-05和涡轮YOT51A-07-01——在高速旋转（通常接近或达到3000rpm）下承受着巨大的离心力和液压力。尽管设计上留有充足的安全裕度，但长期在变工况下运行，材料仍可能发生疲劳。一旦泵轮叶片等关键部位发生断裂，碎片将具备极高的动能，足以击穿壳体或损坏外部关键部件。耦合器护盘YOT51-05-02正是为此类极端事件而设计。它像一个坚固的“盾牌”，通过其足够的机械强度和可靠的连接方式，将潜在的破坏性冲击限制在偶合器内部，将安全风险降至最低，这是其最核心、不可替代的价值。

2. 精密的制造工艺与材料要求

为确保安全防护功能的有效性，耦合器护盘YOT51-05-02的制造工艺要求极为严苛：

• 材质选择： 通常采用高强度、高韧性的合金钢锻造而成，确保材料具备优异的抗冲击性能和疲劳强度。
• 加工精度： 护盘与泵轮的结合面、安装螺栓孔等关键尺寸需满足高精度公差要求，保证连接的牢固性和密封性，防止因装配误差导致额外的应力集中。
• 动平衡校验： 作为高速旋转部件，护盘在制造完成后必须与泵轮组件一同进行严格的动平衡校验。任何不平衡量都会在高速下引发剧烈振动，威胁整个轴承系统和推力瓦块YOT51-05-03的稳定运行，甚至导致设备停机。我们的产品动平衡等级均优于G2.5标准，确保运行平稳。
• 无损检测： 对锻件毛坯及成品进行超声波（UT）或磁粉（MT）探伤，确保材料内部无裂纹、夹杂等致命缺陷，从源头上杜绝安全隐患。

3. 系统协同与可靠性

耦合器护盘YOT51-05-02的性能发挥，是YOT51系列液力偶合器整体可靠性的体现。液力偶合器本身具有诸多优势，如能使电机空载启动、减少电网负荷波动、提供过载保护、隔离振动和冲击、传动部件间无直接机械接触从而使用寿命长等。这些优势的实现，依赖于每一个部件的精密配合和可靠工作。护盘作为安全系统的一环，其可靠性直接关系到上述优势能否在安全的前提下持续发挥。在锅炉前置泵检修或给水泵大修中，对偶合器的检查不应仅局限于油路和控制系统，对护盘等核心结构件的状态评估同样至关重要。

应用场景与维护要点

1. 典型应用场合

耦合器护盘YOT51-05-02专用于YOT51系列调速型液力偶合器，该型偶合器常见于以下电站关键设备：

• 锅炉给水泵组： 实现给水流量的精确调节，满足机组不同负荷下的需求。
• 送风机、引风机： 调节风量，优化锅炉燃烧效率，实现节能降耗。
• 循环水泵： 控制冷却水量，维持凝汽器真空度。

在这些应用中，偶合器往往需要长时间连续运行，其安全性和可靠性对整个机组的影响巨大。

2025-11-13 张欣编辑
