密封瓦油挡工作原理、易损更换分析及相关备件产品介绍

一、密封瓦油挡工作原理

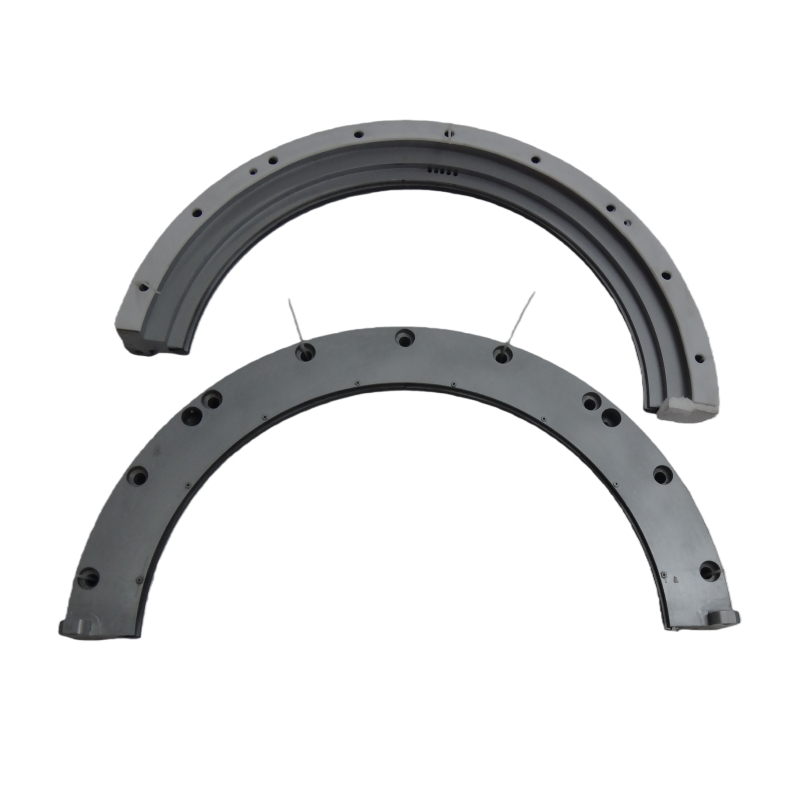

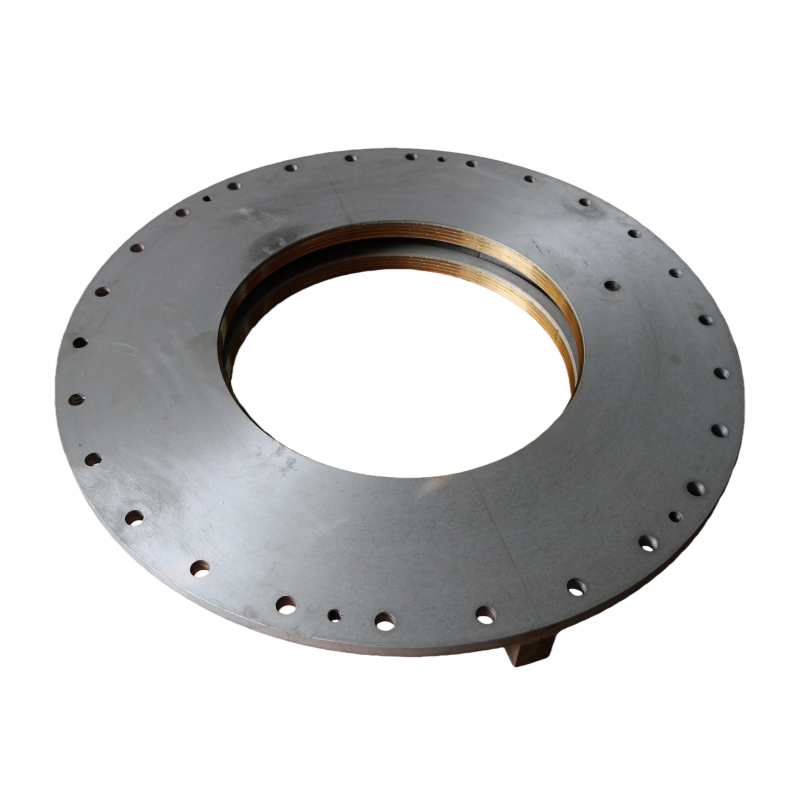

密封瓦油挡是发电机密封油系统的关键防护部件，安装于密封瓦支座、发电机大端盖等部位，与密封瓦、轴颈配合工作。其原理是通过与转轴间的合理间隙（或接触式密封结构）形成物理阻隔，一方面阻止密封瓦处的空侧密封油、氢侧密封油沿轴颈泄漏至发电机外部或渗入发电机内部，另一方面防止空气、油烟等杂质侵入密封油回路或发电机内部。

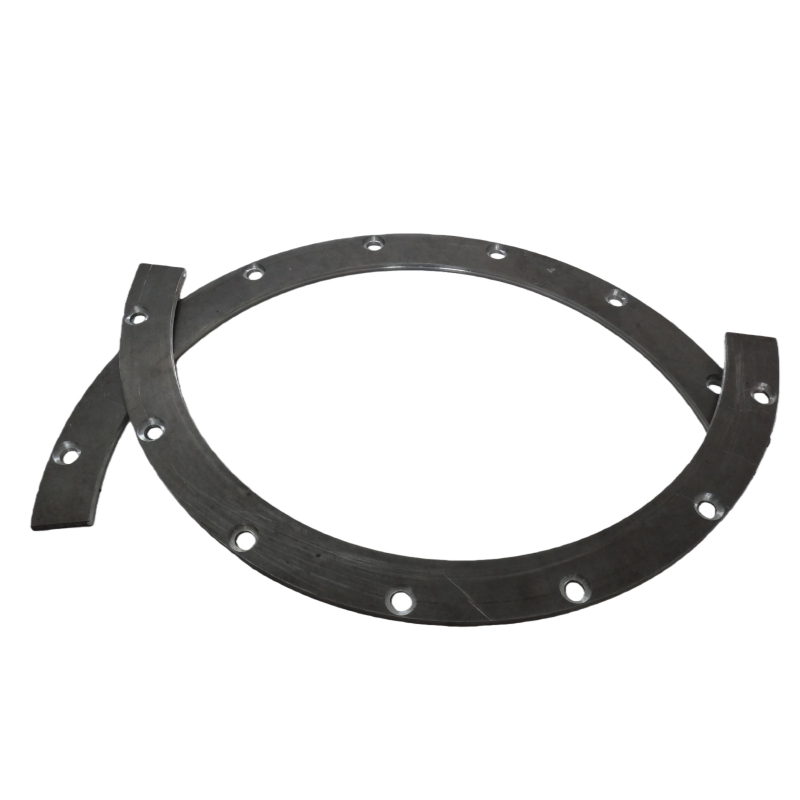

油挡的工作需配合密封油系统的压力平衡机制：空侧油流沿轴与密封瓦间隙流往轴瓦侧时，油挡阻挡其无序扩散，确保油流顺利汇入空侧密封油箱；氢侧油流流向发电机内侧时，内油挡可避免油流直接冲刷档油板进入发电机，同时辅助消泡箱完成油气分离，保障密封油循环的稳定性。

二、密封瓦油挡易损原因及更换分析

（一）易损原因

摩擦损耗：密封瓦与轴颈配合间隙极小（约0.20mm），油挡长期与转动的轴颈或密封瓦接触摩擦，导致接触面磨损、变形，尤其接触式油挡的密封面易出现划痕、脱落。
油质影响：密封油中若含有杂物（未被滤油器完全去除），会加剧油挡的磨损，同时油质劣化可能导致密封垫老化、硬化。
温度作用：密封油运行温度需控制在38-49℃（特殊情况43-49℃），长期高温会导致油挡的橡胶、石墨等材质老化、脆化，降低密封性能。
安装与工况波动：安装时间隙调整不当、机组振动或油氢差压波动，会增加油挡的受力不均，导致局部磨损加剧或变形。

（二）更换判断与流程

更换判断依据	具体表现
密封性能下降	油挡处出现漏油、渗油现象，发电机消泡箱油位异常升高，或氢气纯度下降过快
外观与尺寸变化	油挡接触面磨损量超过0.1mm，出现变形、裂纹、密封垫老化脱落，或间隙超出设计范围
工况异常关联	油氢差压频繁波动，且排除差压阀、滤油器等其他部件问题

更换流程	操作步骤
准备阶段	停机并降低发电机氢压至0.014MPa以下，关闭相关油路阀门，拆卸发电机大端盖、密封瓦支座等相关部件
拆卸阶段	按顺序取下油挡固定螺钉、垫圈等附件，分离油挡与密封瓦、轴颈的配合，清理残留油污与杂物
安装阶段	检查新油挡尺寸与材质符合设计要求，更换老化密封垫，按规定扭矩紧固螺钉，调整油挡与轴颈的配合间隙
校验阶段	启动润滑油系统，检查油挡密封性能，监测油氢差压、消泡箱油位等参数，确认无漏油后恢复机组运行

三、华凯盛瑞发电机相关易损备件产品介绍

备件名称	核心功能	材质特性	适用场景	易损点
接触油挡内环	直接与转轴接触形成密封，阻挡油流泄漏	石墨、耐磨合金	发电机五六瓦、汽端/励端接触式密封结构	接触面磨损、变形
接触式油挡用密封垫	增强油挡与安装面的密封性能，防止间隙漏油	耐油橡胶、氟橡胶	各类接触式油挡安装部位	老化、硬化、破损
密封瓦内油挡	隔离氢侧油流与发电机内部，避免油侵入发电机	钢质基材+密封层	密封瓦内侧与发电机转子配合处	边缘磨损、密封层脱落
发电机外油挡玻璃布管	引导外部泄漏油流回收，隔绝空气杂质	玻璃布+耐油涂层	发电机外部油挡排油回路	磨损、开裂、涂层脱落
内油挡垫片	补偿内油挡安装间隙，提升密封可靠性	柔性耐油材料	内油挡与密封瓦支座结合面	压缩变形、老化破损
发电机五六瓦接触式油挡	针对五六瓦部位设计，阻挡轴瓦润滑油与密封油混合泄漏	耐磨金属+密封材质	发电机五六瓦轴颈密封	接触端面磨损、固定孔变形
发电机油挡圈	限定油挡安装位置，辅助形成密封腔	钢质、铝合金	油挡总成装配	锈蚀、变形、配合面磨损
汽轮发电机浮动油挡	适应轴系振动，自动调整位置保持密封	金属骨架+弹性密封体	高振动工况下的汽轮发电机	弹性体老化、骨架变形
接触式石墨油挡	利用石墨自润滑特性，减少转轴磨损，阻挡油流	高纯石墨	对转轴磨损敏感的密封部位	石墨端面磨损、掉块
汽端接触油挡	密封发电机汽端油流，防止向外泄漏	耐磨合金+密封垫	发电机汽端密封瓦外侧	安装面磨损、密封垫老化
活动油挡	可调节间隙，适应轴系热胀冷缩	金属结构+调节机构	机组启停频繁、温度变化大的场景	调节机构卡涩、密封面磨损
发电机油挡垫圈	填充油挡与固定部件的间隙，增强密封性	耐油橡胶、铜垫	油挡螺钉固定处、安装结合面	压缩永久变形、破损
密封瓦油挡密封垫	专门适配密封瓦油挡，防止油从油挡与密封瓦间隙泄漏	特种耐油密封材料	密封瓦油挡装配	高温老化、油蚀破损
发电机内油挡螺钉	固定内油挡，保证安装稳定性	高强度合金钢	内油挡与支座连接	锈蚀、螺纹磨损、断裂
油封和油挡总成	集成油封与油挡功能，简化安装，提升密封效率	金属壳体+密封元件	发电机端部密封系统	油封唇口磨损、壳体变形
发电机接触式油挡内环	接触式油挡的核心密封部件，与转轴直接配合	耐磨石墨、合金	接触式油挡内部	接触面磨损、尺寸超差
励端接触式内油挡	密封发电机励端内侧油流，防止侵入发电机	金属+密封材质	发电机励端内侧密封	密封面磨损、间隙增大

四、华凯盛瑞发电机备件实际应用案例

华凯盛瑞在某300MW汽轮发电机检修项目中，遇到机组密封油泄漏严重、氢气纯度持续下降的问题。经检测，发现密封瓦内油挡磨损严重（磨损量达0.15mm）、接触式油挡用密封垫老化硬化，同时发电机五六瓦接触式油挡与轴颈配合间隙超标，导致油流泄漏并污染氢气。

针对该问题，华凯盛瑞提供了全套定制化易损备件解决方案：更换高精度密封瓦内油挡、耐高湿耐油的接触式密封垫，选用接触式石墨油挡优化密封性能，同时配套更换内油挡垫片、油挡螺钉等附属备件。在更换过程中，严格按照间隙调整标准（控制在设计范围±0.02mm内），并配合密封油系统滤油器清理、差压阀校验等辅助工作。

项目完工后，机组密封油泄漏问题彻底解决，消泡箱油位保持稳定，氢气纯度从88%回升至98%以上，油氢差压波动控制在允许范围（±490Pa）内，机组连续运行6个月无异常，充分验证了相关备件的可靠性与适配性。

五、实例数据对比表

项目	检修前状态	检修后状态	改善效果
密封瓦内油挡磨损量	0.15mm	≤0.03mm	磨损量大幅降低，密封性能恢复
氢气纯度	88%	≥98%	符合机组安全运行标准（最低允许90%）
密封油泄漏情况	明显泄漏，油位波动大	无泄漏，油位稳定	消除泄漏隐患
油氢差压波动	±1000Pa	±300Pa	控制在允许波动范围（±490Pa）内
连续运行时长	最长1个月需停机处理	连续6个月无异常	提升机组运行稳定性
