省煤器防磨盖板12Cr1MoV防磨系统亚临界机组配件

创建时间：2025-10-28 09:54

ꁆ ꁇ

省煤器作为电站锅炉不可或缺的节能设备，主要依靠回收锅炉尾部烟气的余热来预热给水，既能有效降低排烟温度，又能显著提升锅炉整体热效率，是电厂降本增效的关键环节。不过，省煤器长期处于高温烟气冲刷、飞灰颗粒磨损以及腐蚀介质侵蚀的恶劣工况中，其易损备件的材质是否适配工况、结构是否可靠，直接关系到机组能否持续稳定运行，同时也对后期维护成本高低产生决定性影响。接下来，我们将从电厂更换频率最高的省煤器防磨盖板入手，结合华凯盛瑞全系列实际案例易损备件的特性全方位分析产品竞争力。

一、核心易损件：省煤器防磨盖板12Cr1MoV（磨损防护第一关）

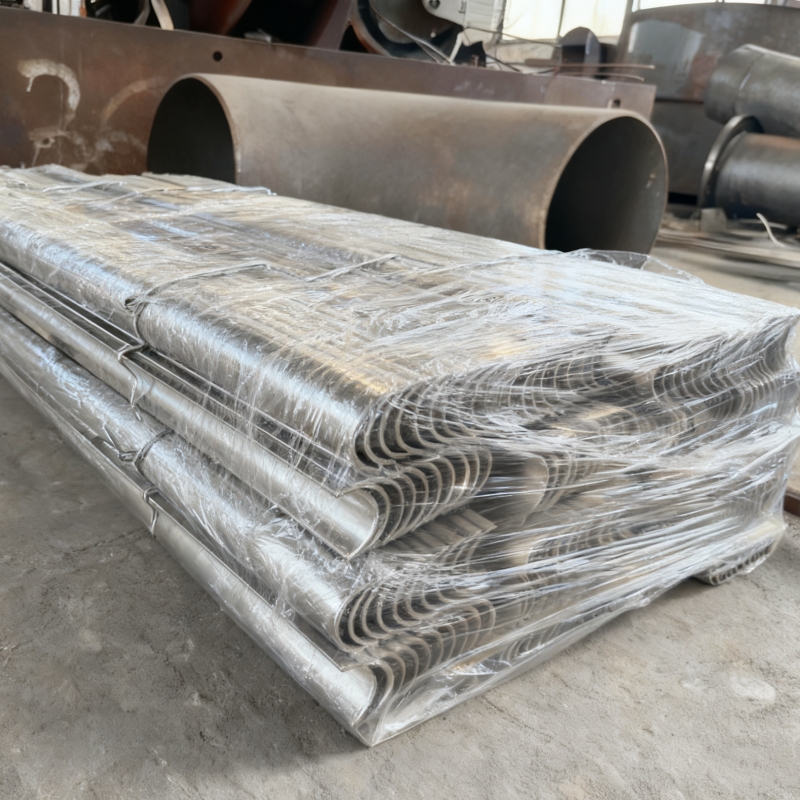

省煤器防磨盖板12Cr1MoV覆盖在省煤器管排迎风面及烟气转向处，是抵御飞灰冲刷、避免管道壁厚减薄爆管的核心部件，因工况恶劣成为电厂最频繁更换的备件之一。

1、省煤器防磨盖板材质选型与适配场景

材质型号	核心性能	耐温范围	适配工况
12Cr1MoV	高温强度优、抗蠕变，焊接性能好	≤580℃	中温段省煤器，常规烟气工况，国内 300MW-600MW 亚临界机组主流选择
12Cr13/1Cr13	马氏体不锈钢，耐磨性能突出	≤600℃	飞灰浓度较高的中温区域，适配含尘量高的燃煤机组
15CrMoG	珠光体耐热钢，性价比高	≤550℃	中低温段省煤器，老机组改造或经济型需求场景
SA-210C	美标碳素钢，韧性好、易加工	≤480℃	低温段省煤器，国外亚临界机组配套首选
1Cr18Ni9Ti（321）	奥氏体不锈钢，耐蚀耐热均衡	≤800℃	含硫烟气或轻微腐蚀工况，国内外机组通用
1Cr23Ni13（309S）	高铬镍含量，抗氧化性优异	≤900℃	高温段省煤器，烟气温度较高的超临界机组
Cr25Ni20（310S）	高温强度与耐蚀性最优	≤1000℃	超超临界机组高温省煤器，或高硫高尘恶劣工况
1Cr20Ni14Si2	硅含量强化，抗高温氧化	≤950℃	烟气含氧量高的工况，适配垃圾焚烧发电配套省煤器
1Cr25Ni20Si2	高铬镍硅复合，耐磨蚀双优	≤980℃	极端高温高尘工况，超临界机组尾部高温区
1Cr6Si2Mo	耐热钢基础款，成本低廉	≤700℃	中温段经济型选择，小型机组省煤器
12Cr18Ni9 12Cr18Ni10 12Cr18Ni13	奥氏体不锈钢系列，耐蚀性稳定	≤850℃	中等腐蚀工况，国内外机组通用适配

2、省煤器防磨盖板常用厚度与结构设计

★常规厚度：2mm（低温段、飞灰浓度低工况）、3mm（中温段、通用工况）、4mm（高温段、飞灰浓度高）、5mm（极端冲刷区域，如烟气转向室）。

★结构优化：华凯盛瑞采用“弧形贴合+边缘补强”设计，确保盖板与管排紧密贴合，避免空振磨损；盖板端部做圆滑处理，减少烟气涡流冲刷，延长使用寿命。

3、省煤器防备件华凯盛瑞国内外机组配套案例

★国内案例：某电厂2×600MW超临界机组，省煤器原防磨盖板采用普通碳钢材质，更换周期仅8个月。华凯盛瑞根据其烟气温度（650-750℃）和飞灰浓度，定制1Cr18Ni9Ti（321）材质3mm厚防磨盖板，优化贴合结构后，投运后运行22个月无磨损超标，更换周期延长2.8倍，年节省维护费用60万元。

★国外案例：越南某2×350MW亚临界机组（燃煤电站），因当地煤种含硫量较高，原防磨盖板频繁腐蚀失效。华凯盛瑞提供Cr25Ni20（310S）材质4mm厚防磨盖板，适配850℃高温及腐蚀工况，投运18个月后检测，盖板腐蚀量≤0.1mm，远低于行业平均0.3mm的标准，获业主专项认可。

二、省煤器其他核心易损备件

1.省煤器压板12Cr1MoV

★核心作用：固定省煤器管排与防磨盖板，防止高温下管道振动、移位，保障受热面整体稳定性。

★材质优势：12Cr1MoV兼具高温强度和抗蠕变性能，在580℃工况下不发生变形，焊接性能好，能与省煤器管排、防磨盖板形成可靠连接。

★配套案例：国内某集团10×300MW亚临界机组改造项目，原压板采用普通合金钢，运行1年后出现变形松动。华凯盛瑞提供12Cr1MoV材质压板，按管排间距定制尺寸，投运后已稳定运行30个月，压板无变形、无松动，管排振动幅度从0.6mm降至0.2mm。

2.异种钢接头SA-213T91变SA213TP347H

★核心作用：用于省煤器与过热器、再热器连接部位，解决不同材质管道（铁素体钢T91与奥氏体钢TP347H）热膨胀系数差异问题，保障高温高压下的密封性能。

★技术亮点：华凯盛瑞采用镍基焊丝（ERNiCr-3）TIG焊接工艺，焊后经850℃稳定化处理，形成梯度过渡的显微组织。创新的坡口设计（V型60°+钝边2mm）使焊接热影响区宽度控制在1.5mm以内，有效避免了碳迁移导致的界面脆化。。

★配套案例：印尼某660MW超超临界机组（出口项目），省煤器与高温过热器连接需适配异种钢材质。华凯盛瑞提供的SA-213T91变SA213TP347H异种钢接头，经第三方检测蠕变断裂强度达标，投运24个月无泄漏，适配当地高温高湿环境，满足机组满负荷运行需求。

3.空预器转子上轴检修用上轴42CrMoA

★核心作用：空预器转子的核心支撑部件，省煤器与空预器联动运行中，上轴需承受转子重量与转动扭矩，检修更换频率较高。

★材质优势：42CrMoA是高强度合金结构钢，淬透性好、韧性高，经调质处理后，抗拉强度≥1080MPa，能承受重载与冲击负荷。

★配套案例：国内某老电厂2×200MW机组空预器检修，原上轴因材质疲劳出现磨损台阶。华凯盛瑞提供42CrMoA材质上轴，按原厂尺寸精准加工，采用表面氮化处理增强耐磨性，安装后运行18个月，上轴磨损量≤0.05mm，满足机组长期稳定运行要求；同时为土耳其某热电联产项目提供同款上轴，适配其高温多尘工况，投运至今无故障反馈。
