从部件到系统：锅炉看火孔关联备件选型、故障解决与实践案例

锅炉炉墙看火孔并非孤立部件，其功能实现需依赖观火门、点火枪、火焰检测器等核心备件，同时需与水冷壁、人孔门、吹灰器等相邻部件协同工作。这些部件共同构成“观测-执行-防护”的完整系统，长期处于高温、粉尘、烟气冲刷的严苛环境中，易出现密封失效、观测受阻、部件磨损等问题。以下结合华凯盛瑞的工程实践案例，详解全维度备件体系特性、核心问题诊断及系统性改进方案。

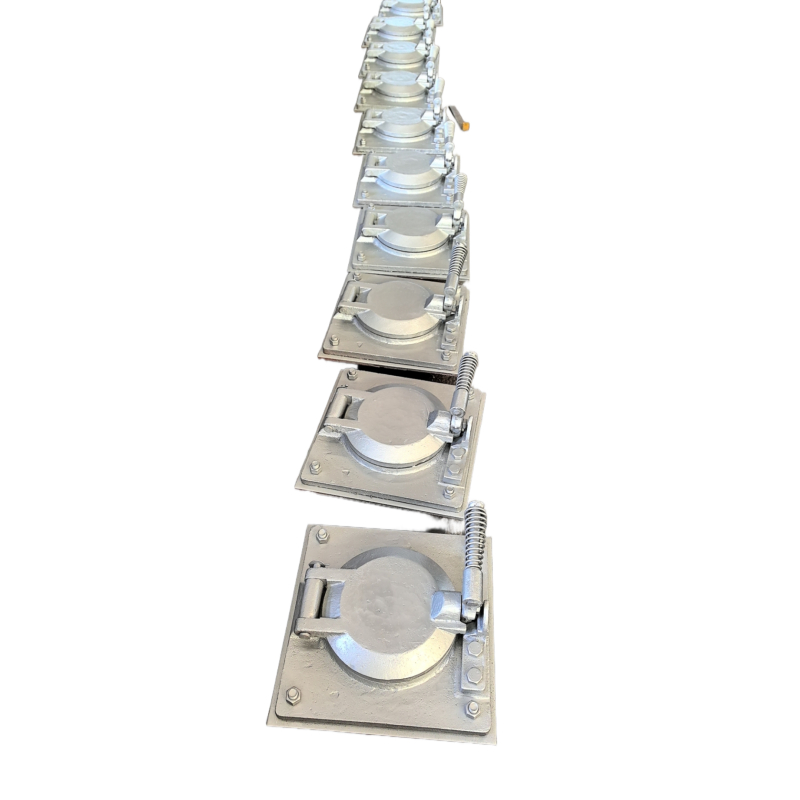

华凯盛瑞针对锅炉看火孔关联系统，开发了覆盖“核心观测-执行点火-炉墙防护-辅助保障”的全系列备件，各备件在材质选型、结构设计上均适配炉膛1000-1500℃高温、振动（加速度≤5g）及介质腐蚀环境，具体参数如下表所示：

（一）案例背景：某化工企业25t/h混燃炉关联系统多部件失效

某化工企业25t/h混燃炉（燃用煤泥+天然气）投运3年后，看火孔关联系统出现多维度故障：一是观火门密封垫片老化，高温烟气泄漏导致周边保温层烧黑，操作人员无法近距离观察；二是积灰严重，2小时内即需人工擦拭，且相邻火焰检测器探头积灰，信号波动导致燃烧控制不稳；三是点火枪推进机构卡涩，点火成功率从98%降至82%，且看火孔周边水冷壁管因无防磨保护，壁厚减薄达20%（标准壁厚6mm，实测4.8mm）。该企业委托华凯盛瑞进行系统性改造。

（二）多部件协同故障诊断

1. 核心观测部件故障：观火门原用石棉垫片（耐温≤400℃），长期高温下脆裂，密封间隙达0.5mm；看火孔无主动吹扫，炉膛正压（50-80Pa）导致粉尘持续附着玻璃表面；火焰检测器探头无防尘设计，镜片积灰导致信号采集率下降30%。
2. 执行与防护部件故障：点火枪推进机构为齿轮传动，粉尘进入后造成卡滞；看火孔周边水冷壁无防磨瓦，烟气冲刷导致局部磨损；人孔门与看火孔冷却腔串联但阀门堵塞，冷却效率下降，门框表面温度达180℃。
3. 辅助部件联动失效：吹扫装置与火焰检测器未联动，人工吹扫频率不足；冷却水管路无温度监测，出水温度超60℃未报警，加速密封垫片老化。

（三）全系统针对性改进方案与实施效果

华凯盛瑞针对“多部件协同失效”问题，采用“部件升级+结构优化+智能联动”的三维改进方案，覆盖所有关联备件：

1.核心观测与执行部件升级

• 观火门与看火孔优化：将观火门密封垫片替换为HK-MP-01石墨缠绕垫片，使用寿命延长至6个月；看火孔加装HK-PCS-01脉冲吹扫装置，与DCS联动每15分钟自动吹扫3秒，观察清晰度提升至95%以上；同步更换火焰检测器探头为HK-FD-01型，加装防尘罩，信号采集率恢复至99%。
• 点火枪与手柄改进：点火枪推进机构改用气动式（HK-DHQ-03型），替换原有齿轮传动，配合HK-FCZ-01防尘罩，彻底解决卡涩；看火孔手柄升级为HK-SB-04型，隔热套将表面温度降至50℃以下，且增设“炉膛压力联锁”——压力＞80Pa时手柄锁闭，避免烟气喷出烫伤。

2.炉墙防护与辅助部件优化

• 水冷壁防磨与冷却系统改造：在看火孔两侧300mm范围内加装HK-FMW-01防磨瓦，覆盖率100%；清理冷却水管路堵塞，更换HK-LQ-01截止阀，增设温度传感器，出水温度超50℃时触发报警，冷却效率提升40%，门框温度降至60℃以下。

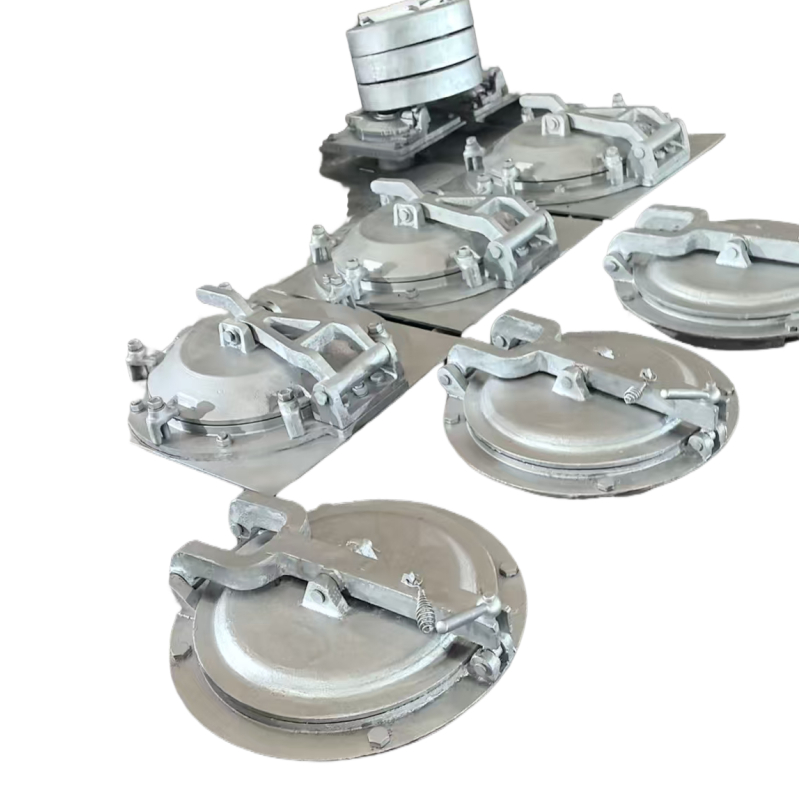

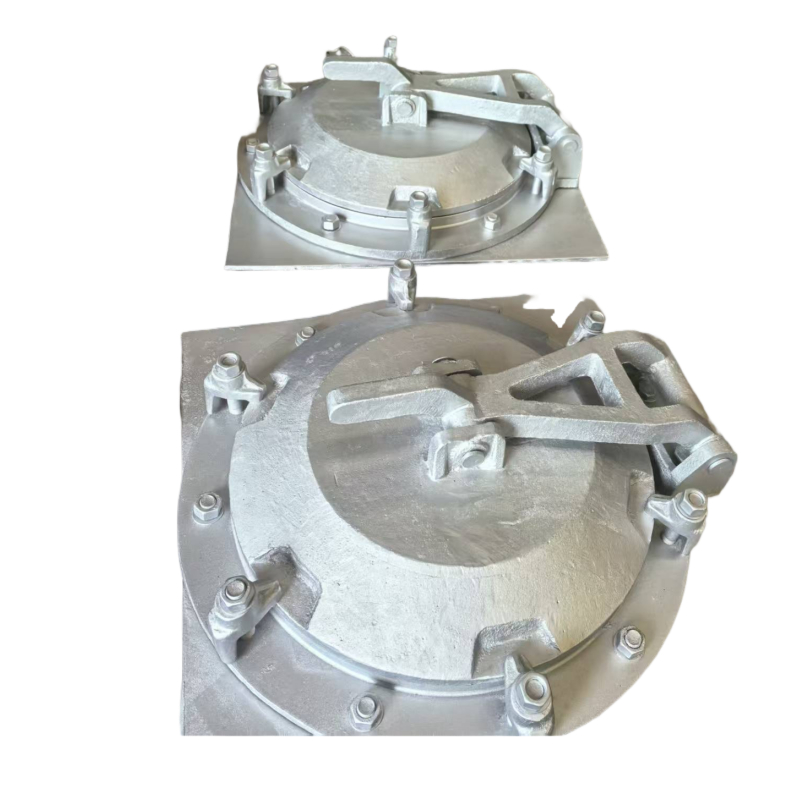

• 人孔门与防爆门协同优化：人孔门密封垫同步更换为HK-MP-01型，与看火孔密封垫统一检修周期；调整防爆门泄压导向管角度，避开看火孔观察路径，防止泄压气流干扰观测。

3.智能联动功能添加

• 实现“看火孔吹扫-火焰检测”联动：吹扫装置启动前，火焰检测器自动暂停信号采集，避免吹扫粉尘干扰检测；吹扫结束后3秒，检测器恢复工作，确保信号准确。
• 建立“冷却系统-密封状态”监测：通过冷却水管路压力、温度信号，间接判断观火门、人孔门的密封状态——若某部件冷却出水温度异常升高，提示可能存在密封泄漏（烟气进入冷却腔导致升温），触发运维报警。

4.实施效果

改造后运行6个月内，看火孔关联系统实现“零故障”：

• 观火门无烟气泄漏，周边保温层完好；看火孔玻璃无需人工擦拭，火焰颜色、燃烧状态清晰可辨，燃烧效率提升2%。
• 点火枪点火成功率恢复至100%，火焰检测器信号波动范围从±15%缩小至±3%，燃烧控制稳定性显著提升。
• 水冷壁管磨损速率从0.4mm/年降至0.05mm/年，预计剩余寿命延长5年；冷却系统报警及时，未出现密封垫片异常老化。

华凯盛瑞基于多行业实践，形成覆盖“备件选型-结构设计-智能联动-运维保障”的全系统改进体系，可解决看火孔关联系统的共性问题：

（一）备件选型：材质适配与标准化

• 核心部件材质升级：观火门、点火枪等直接接触高温的部件，优先采用310S、12Cr1MoV等耐热钢，确保1500℃以下不变形；密封垫片统一为HK-MP-01石墨缠绕型，替代传统石棉垫，耐温与寿命翻倍。
• 备件标准化设计：看火孔、人孔门、防爆门的密封槽尺寸统一，冷却水管路接口规格标准化（DN25/PN1.6MPa），减少备件种类，降低库存成本——某电厂应用后，关联备件库存种类从23种降至12种。

（二）结构优化：功能协同与风险防控

• “观测-防护”一体化设计：看火孔基座集成吹扫接口与冷却腔，无需额外打孔；观火门门扇带观察窗（与看火孔石英玻璃同材质），实现“门-孔”双重观察，避免单一部件失效导致观测中断。
• 相邻部件防干扰设计：火焰检测器探头与点火枪间距≥1m，避免点火火花干扰检测；吹灰器喷头吹扫范围避开看火孔玻璃，防止蒸汽冲刷导致玻璃炸裂；防爆门泄压导向管与看火孔观察方向夹角≥90°，杜绝气流干扰。

（三）智能联动：数据互通与主动预警

• 多部件信号联动：将看火孔吹扫状态、火焰检测信号、冷却系统参数接入同一DCS模块，实现“吹扫-检测-冷却”协同控制——例如，点火枪推进时，冷却系统自动加大流量，保障点火区域部件温度稳定。
• 故障主动预警：通过建立“密封垫片寿命-冷却水温”“防磨瓦磨损-烟气温度”的关联模型，当冷却水温持续升高5℃以上，自动预警密封泄漏；当看火孔周边烟气温度异常升高，提示防磨瓦可能破损，提前72小时预判故障。

（四）运维保障：协同检修与备件管理

• 协同检修机制：将看火孔、观火门、火焰检测器、人孔门纳入同一检修周期（每季度1次），单次检修耗时从8小时缩短至4小时；检修时同步检查相邻部件间隙（如点火枪与燃烧器喷嘴对齐度），避免二次拆装。
• 备件分级储备：按“核心部件（看火孔玻璃、点火枪电极）-常用部件（密封垫片、防尘罩）-备用部件（防磨瓦、火焰检测器探头）”分级储备，核心部件按每台炉2套储备，常用部件按3台炉1套储备，降低资金占用的同时保障供应。
