从锅炉水冷壁管束SA213-T看整体 锅炉水冷壁配件解析与协同工作原理

在电站锅炉、工业锅炉等热能设备中，水冷壁是保障锅炉安全稳定运行、实现能量高效转换的受热部件。它不仅承担着吸收炉膛高温辐射热量、将工质加热至蒸发状态的关键任务，更通过自身结构设计保护炉墙免受高温侵蚀，降低散热损失，是锅炉“心脏”部位的重要防护与换热屏障。随着锅炉向高参数（高温、高压）、大容量方向发展，水冷壁及其配套备件的材质选择、结构优化与性能可靠性，直接决定了锅炉的热效率、运行寿命与安全水平。

一、锅炉水冷壁：炉膛的“热防护铠甲”与“能量转换器”

锅炉水冷壁通常由多排钢管按特定排布方式（如顺列、错列）组成，围绕炉膛四周形成封闭或半封闭的受热面。其工作环境极为恶劣，需长期承受1000℃以上的炉膛火焰辐射、高温烟气冲刷以及工质相变（水到蒸汽）带来的热应力与压力波动。从技术演进来看，水冷壁已从早期的光管式发展为现代主流的膜式，部分特殊场景还会采用刺管式，不同结构对应着不同的功能侧重与应用场景。

1.水冷壁的功能

1. 高效吸热与工质加热：作为锅炉主要的辐射受热面，水冷壁直接吸收炉膛内燃料燃烧释放的高温辐射热，管内流动的工质（通常为水或汽水混合物）在吸热过程中逐步升温、蒸发，最终形成饱和蒸汽或过热蒸汽，为后续的汽轮机做功提供能量来源。据统计，水冷壁吸收的热量占锅炉总吸热量的40%-50%，是保障锅炉热效率的关键环节。
2. 炉墙保护与散热控制：高温炉膛若直接与炉墙接触，会导致炉墙材料（如耐火砖、浇注料）因过热而烧结、开裂，甚至脱落。水冷壁通过自身的吸热作用，将炉墙内壁温度控制在500℃以下，避免炉墙被高温损坏；同时，膜式水冷壁通过鳍片焊接形成的密封结构，能大幅减少炉膛漏风，降低散热损失，使锅炉热效率提升2%-3%。
3. 炉膛结构支撑与安全防护：在大型锅炉中，水冷壁不仅是受热部件，还承担着支撑炉膛重量的结构功能。膜式水冷壁的整体刚性强，能抵抗炉膛内压力波动（如燃料燃烧不均匀导致的局部压力变化）带来的冲击；此外，水冷壁管内的工质流动能及时带走热量，避免管壁因局部过热而发生蠕变、爆管等事故，是锅炉安全运行的“第一道防线”。

2.水冷壁的主流结构类型

4. 光管式水冷壁：由单根光滑钢管排列而成，结构简单、制造成本低，但受热面积小、炉膛密封性差，仅适用于容量较小（如蒸发量＜20t/h）、参数较低（压力＜3.82MPa）的工业锅炉，目前已逐渐被膜式水冷壁取代。
5. 膜式水冷壁：将多根带鳍片的水冷壁管（鳍片管）通过焊接拼接，形成整体连续的受热面，管与管之间无间隙，炉膛内侧形成完整的“膜状”密封层。这种结构的优势在于：受热面积比光管式增加20%-30%，吸热效率更高；炉膛漏风率可控制在0.5%以下，散热损失显著降低；整体刚性强，能适应大型锅炉的结构支撑需求，是当前电站锅炉（如300MW、600MW、1000MW机组）的主流选择。
6. 刺管式水冷壁：在光管表面焊接大量直径为8-12mm、长度为15-25mm的销钉（刺钉），销钉上可涂抹耐火材料形成“卫燃带”。这种结构适用于燃料着火困难（如劣质煤、无烟煤）或液态排渣炉，通过销钉增强耐火材料的附着力，延长卫燃带使用寿命，同时销钉还能增加局部受热面积，改善传热效果。

二、内螺纹水冷壁管SA-213T2：解决“膜态沸腾”的关键技术突破

在高参数锅炉（如超高压、亚临界、超临界压力锅炉）中，水冷壁管内工质的流动与传热状态更为复杂。当工质处于核态沸腾向膜态沸腾过渡的阶段时，管壁表面易形成一层连续的蒸汽膜，这层蒸汽膜的导热系数极低（仅为水的1/1000左右），会导致管壁温度急剧升高，引发“膜态沸腾”事故，严重时会造成管壁过热、蠕变甚至爆管。为解决这一问题，内螺纹水冷壁管应运而生，而SA-213T2作为内螺纹水冷壁管的主流材质，凭借其优异的热强性与传热优化设计，成为高参数锅炉的重要部件。

1.SA-213T2材质的技术特性

SA-213T2是美国ASMESA-213M标准中规定的锅炉用铁素体热强钢，其化学成分（质量分数）为：C≤0.30%、Si≤0.50%、Mn0.30%-0.60%、Cr0.50%-0.80%、Mo0.44%-0.65%，其余为Fe。这种成分设计赋予了SA-213T2以下关键性能：

优异的高温稳定性：钢中添加的Cr元素能在管壁表面形成致密的氧化铬薄膜，阻止高温下氧气对钢材的进一步侵蚀，同时抑制钢材的石墨化倾向（石墨化会导致钢材强度大幅下降）；Mo元素则能通过固溶强化作用，提高钢材在高温下的蠕变强度，使SA-213T2在480-540℃的长期工作环境下，组织与力学性能保持稳定，使用寿命可达10万小时以上。

良好的加工与焊接性能：SA-213T2的碳当量（CEV）较低，焊接时不易产生冷裂纹，可采用手工电弧焊、气体保护焊等常规焊接工艺，焊后无需复杂的热处理即可满足性能要求，降低了水冷壁制造与安装的难度。

2.内螺纹结构的传热优化原理

SA-213T2内螺纹水冷壁管的优势在于其内壁的特殊螺纹结构——通过冷拔或轧制工艺，在管壁内侧形成数条（通常为6-8条）螺旋形凸起的螺纹筋，螺纹高度一般为0.5-1.5mm，螺距为10-20mm。这种结构从根本上改变了管内工质的流动状态，有效抑制了膜态沸腾的发生：

破坏蒸汽膜形成：当工质在管内流动时，螺纹筋会对流体产生强烈的扰动作用，打破管壁表面可能形成的连续蒸汽膜，使水能够直接接触管壁，维持核态沸腾状态，保证高效的传热效率。

强化工质混合与换热：螺纹结构使管内流体形成螺旋形流动，增加了流体的湍流程度，促进了管内不同温度区域工质的混合，避免局部过热；同时，螺纹筋增加了管壁的内表面积（比光管增加15%-25%），进一步提升了传热系数。

降低管壁温度偏差：在高参数锅炉中，炉膛热负荷分布不均匀（如炉角、燃烧器附近热负荷较高），易导致水冷壁管之间的管壁温度偏差过大。内螺纹结构通过优化传热，使同一排水冷壁管的管壁温度偏差控制在15℃以内，远低于光管的30℃以上，大幅降低了热应力带来的结构损伤风险。

在超临界压力锅炉中，SA-213T2内螺纹水冷壁管的优势更为显著。超临界压力下，工质不存在明显的汽液分界，而是处于“单相流体”状态，此时管内流动的“类蒸汽”流体导热系数较低，易出现“类膜态沸腾”现象。内螺纹结构通过强化扰动，使管内流体保持高湍流度，确保管壁温度始终处于安全范围内，是超临界锅炉水冷壁的“标配”部件。

三、水冷壁备件：保障系统稳定运行的“关键拼图”

水冷壁系统的可靠运行，不仅依赖于水冷壁管本身的性能，还需要各类配套备件的协同作用。这些备件在材质选择、结构设计上与水冷壁管高度匹配，分别承担着连接、密封、防磨、结构支撑等功能，共同构成完整的水冷壁换热与防护体系。

1.水冷壁弯头12CrMoVG：高温高压下的“路径转向器”

水冷壁系统中，工质需要通过弯头实现流动方向的改变（如从炉膛侧墙转向前后墙），因此弯头需承受与水冷壁管相同的高温、高压，同时还要应对转向带来的局部应力集中。12CrMoVG作为弯头的主流材质，是我国GB/T5310标准中规定的低合金耐热钢。

材质性能与功能

华凯盛瑞为国内30余台600MW亚临界机组提供12CrMoVG弯头，累计供货量超5万件，运行至今无泄漏、开裂事故，弯头平均使用寿命达12万小时，较行业平均水平提升20%。

2.水冷壁鳍片15CrMoG：膜式水冷壁的“密封与吸热桥梁”

鳍片是膜式水冷壁的重要组成部分，15CrMoG作为鳍片的主流材质，是GB/T5310标准中的低合金耐热钢，与水冷壁管兼容性强。

材质性能与功能

华凯盛瑞为1000MW超超临界机组膜式水冷壁配套15CrMoG鳍片，单台机组供货量达20万延米，通过自动化焊接实现焊接合格率99.8%，帮助机组炉膛漏风率控制在0.3%以下，年减少散热损失超1200万kWh。

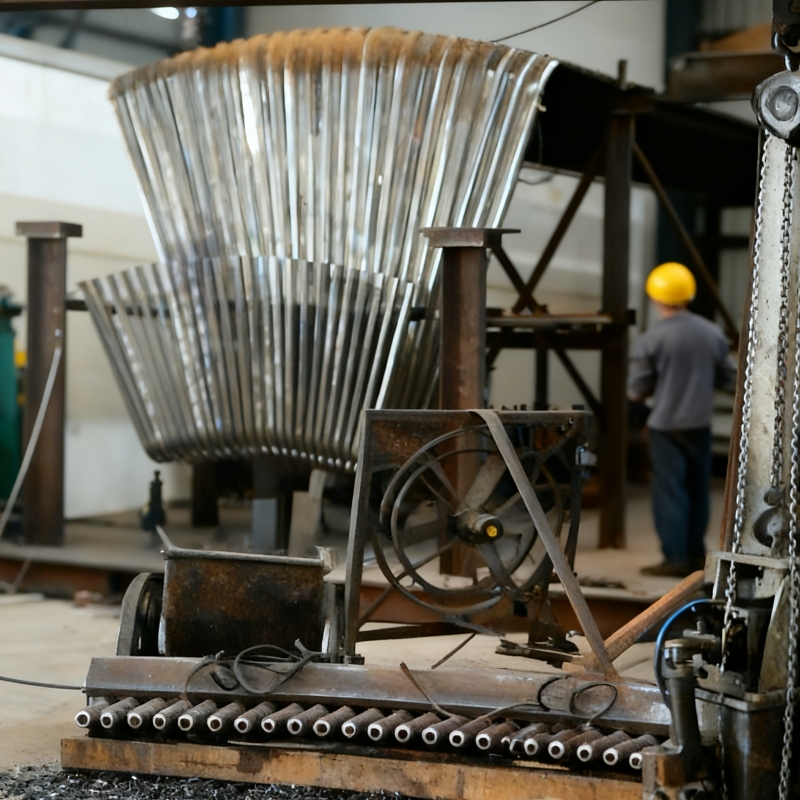

3.水冷壁管束SA213-T：规模化换热的“重要单元”

水冷壁管束是由多根SA213-T系列钢管组成的集合体，不同“T”系列材质适配不同参数锅炉。

材质分类与应用场景

4.水冷壁弯管SA-213T1：中低压场景的“转向解决方案”

SA-213T1弯管主要适用于中低压锅炉，是ASMESA-213标准中的铁素体热强钢，性价比突出。

华凯盛瑞为化工行业200余台中低压蒸汽锅炉提供SA-213T1弯管，单台锅炉平均配套20-50件，弯管一次成型合格率达99.5%，客户反馈维护周期较普通碳钢弯管延长3倍，年维护成本降低40%。

5.水冷壁管屏：模块化制造的“高效受热面”

水冷壁管屏是现代锅炉模块化制造的单元，分为膜式与光管两类，其中膜式管屏占市场主流。

制造与性能优势

6.水冷壁凝渣管防磨瓦：抵御飞灰冲刷的“防护铠甲”

凝渣管位于炉膛出口，长期承受飞灰冲刷，防磨瓦是其关键防护部件。

性能与业绩参考

四、行业业绩与应用成效总结

水冷壁及配套备件的性能直接关系锅炉运行安全性与经济性，头部企业通过材质优化、工艺升级与精准适配，已实现高参数锅炉备件的稳定供应。以参考华凯盛瑞业绩为例，优质备件可帮助机组实现：热效率提升2%-3%、管壁寿命延长20%-50%、年维护成本降低30%-40%，为电力、化工等行业节能降碳提供支撑。

2025-10-21唐玥编辑
