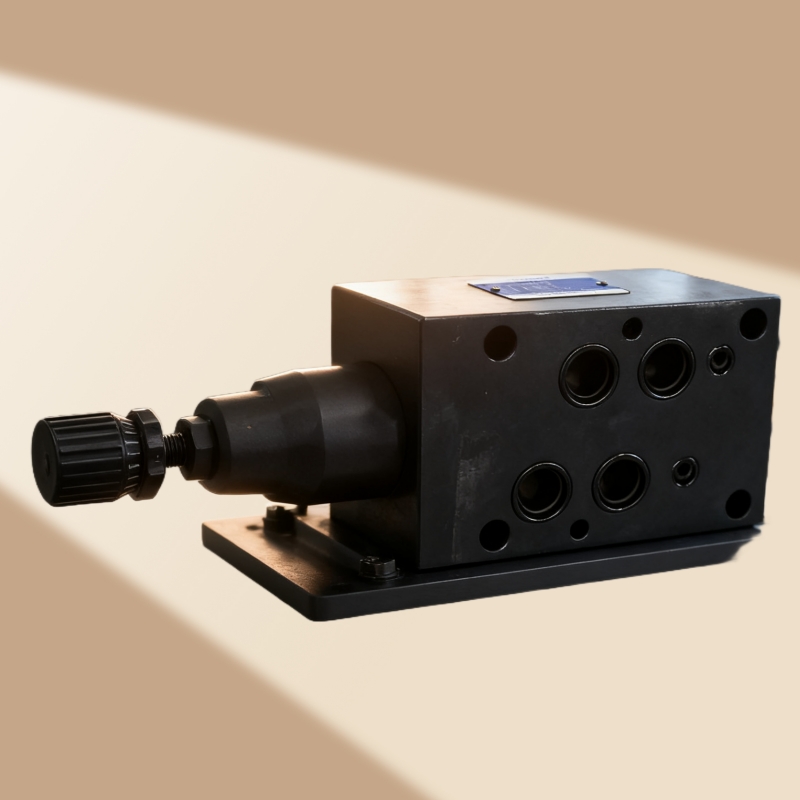

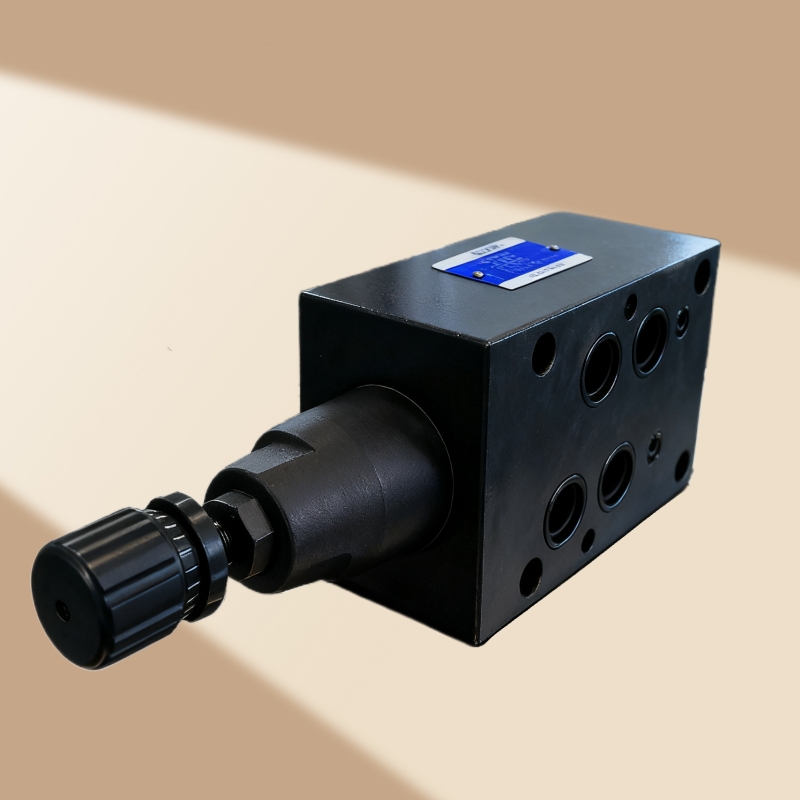

溢流阀MRV-03-B-3-B-HT磨煤机液压油站配件

磨煤机要稳定碾磨煤粉，离不开“液压油站”这个“动力心脏”——就像人需要血液循环维持生命，磨煤机的磨辊29MG63.11.09升降、碾磨压力控制，全靠液压油在管路里“跑”。而让液压油“听话”的，正是一群各司其职的“液压阀管家”。今天咱们就用“管家团队分工”的方式，把MRV-03、DG-02这些不好记的阀，讲得明明白白。

一、压力管家：给液压油“定规矩”，别让压力“太任性”

你家装修时，水管压力不能太大（怕爆管）也不能太小（怕没水），液压油也一样——压力不稳，磨辊要么升不起来，要么碾磨力度忽大忽小。“压力管家”就是管这事的，还分了“基础班”“高压班”“防爆班”，各司其职。

1.基础班管家：溢流阀MRV-03系列+液压溢流阀DG-02-3-HT——日常压力“定海神针”

• 溢流阀MRV-03系列（比如溢流阀MRV-03-B-3-B-HT）：相当于“家庭日常管家”，管3件核心事：

①给“控制油”定压7MPa：控制油是给其他阀“发指令”的油，压力稳了，其他阀才不会“动作慢半拍”；

②给“磨辊升降”定压7MPa：磨辊不轻，压力太小升不动，太大又会“猛冲”，7MPa刚好让它平稳上下；

③给“碾磨压力”定压10MPa：就像碾芝麻要用力均匀，10MPa能让磨辊刚好把煤碾成合格煤粉，不松不紧。

• DG-02-3-HT：是“备用管家”，平时不显眼，关键时刻顶用：

比如MRV-03突然“偷懒”，油压力要超21MPa了，DG-02立马“出手”，把多余的油导回油箱，防止管路爆掉；紧急停磨时，还能把磨辊压力慢慢降到5MPa，让磨辊“轻轻落地”。

2.高压班管家：溢流阀DB10120A-02X-250V+DBW系列——特殊情况“大力士”

• 溢流阀DB10120A-02X-250V：专管“重活”，比如有的磨辊比5吨重（相当于3辆小汽车），普通压力推不动，它能把压力调到15-20MPa，像“大力士”一样把磨辊顶起来；还能给“轴端密封”定高压（25MPa），防止煤粉漏进液压系统。

• DBW系列（比如溢流阀DBW10A1-5X/2006EW230N9K4R12）：是“智能高压管家”，不用人手动调压力：

比如磨煤机要碾无烟煤（比烟煤硬），需要更大碾磨压力，中控室按个键，DBW就能在0.5秒内把压力从10MPa调到12MPa；要是磨盘里掉进铁块，压力突然飙升，它能“毫秒级”泄压，避免磨辊被砸坏。

3.防爆班管家：溢流阀SBSG-03-1NP-3-R-W220-20+DGMC-3-PT-CW-40——危险环境“安全卫士”

• 溢流阀SBSG-03-1NP-3-R-W220-20：在磨煤机“粉尘多”的地方工作，自带“防爆外套”（W220防爆线圈），不会因为电火花引发粉尘爆炸；主要管“低压活”，比如给磨辊轴承加润滑油，压力只要3-5MPa，太高会把轴承“撑坏”。

• 溢流阀DGMC-3-PT-CW-40：是“回油管家”，所有阀用剩的油都要经过它回油箱，它能给回油“减速”（设定2MPa背压），避免油流太快溅起泡沫，还能当“流量缓冲垫”，多阀同时排油也不会堵。

二、方向管家：给液压油“指路线”，该去哪就去哪

就像家里的水龙头，左转出冷水、右转出热水，“方向管家”管的是液压油的“流向”——磨辊要上升，油就去油缸上腔；要下降，油就去下腔，绝不乱走。

1.常规方向管家：溢流阀4WE6-D/OF-E-G24-20——日常“开关手”

它是“电动开关”，接24V电就能工作：磨辊要上升，通电后阀芯“挪位置”，油就流去油缸上腔，磨辊往上走；断电后阀芯复位，油去下腔，磨辊往下落。而且有MRV-03“看着”压力（7MPa），不会因为压力忽大忽小让磨辊“晃悠悠”。

2.应急方向管家：溢流阀DG17V-3-8N-60——手动“备用键”

万一4WE6的电机坏了，或者突然断电，DG17V就能“救场”——工人手动扳一下阀芯，就能控制磨辊升降，不让磨煤机停转。它只适合低压（≤16MPa），和SBSG-03配合，手动操作时不会“费劲”。

3.精准方向管家：溢流阀DG4V-3-2N-VM-U-C6-60——细调“调节阀”

碾磨时煤量忽多忽少，需要微调碾磨压力，DG4V就像“微调旋钮”：通过调电流控制阀芯开口大小，油流多一点，压力就高一点；油流少一点，压力就低一点，比如从10MPa调到10.5MPa，精准不偏差。还和DBW“搭伙”，DBW管最大压力（15MPa），DG4V管实际压力，双重保险。

三、辅助管家：给液压油“做保障”，不倒流、不超速

就像家里的止回阀（防止水管水倒流）和节流阀（控制水流大小），“辅助管家”管的是“细节保障”，让液压系统更稳。

1.防倒流管家：溢流阀DGMDC-3-Y-P-K——单向“守门人”

它像“门栓”，只让油往一个方向走：磨辊升到指定位置后，DGMDC立马“关门”，防止油倒流让磨辊“自己掉下来”；就算液压泵突然停机，它也能“锁”住油缸压力，给维修争取时间。

2.控速管家：溢流阀DGMFN-3-YB2H——流量“调速器”

磨辊升降不能太快（怕冲坏），也不能太慢（影响效率），DGMFN就像“调速旋钮”：把升降流量定在10L/min，就算溢流阀MRV-03给的压力是7MPa，油也不会“跑太快”，保证磨辊每秒升5毫米，稳得很；就算压力有点波动（比如从7MPa降到6.5MPa），它也能自动补压，流量不变。

四、管家团队怎么“协同干活”？看磨辊升降就懂了

咱们以“磨辊上升”为例，看这群管家怎么配合：

1. 压力定规矩：溢流阀MRV-03先把升降压力定在7MPa，DB10120A备用（20MPa），防止压力不够；

2. 方向指路线：4WE6通电，把油导去油缸上腔，DG4V微调油量，让上升速度刚好；

3. 辅助做保障：DGMFN把流量定在10L/min，不让磨辊冲太快；DGMDC“守门”，防止油倒流；

4. 故障急处理：要是油缸卡了，压力超7MPa，溢流阀MRV-03立马排油；再超20MPa，DB10120A接手，绝不让设备坏。

这群管家，缺一个都不行

其实磨煤机的液压系统，就是靠溢流阀MRV-03、4WE6这些“管家”分工协作：

• 压力管家定规矩，不让压力“乱飙”；

• 方向管家指路线，不让油“乱走”；

• 辅助管家做保障，不让油“倒流、超速”。

它们参数互补（比如溢流阀MRV-03的21MPa和DB10120A的31.5MPa覆盖不同压力），配合默契，最终让磨煤机稳定碾磨，出合格煤粉。
