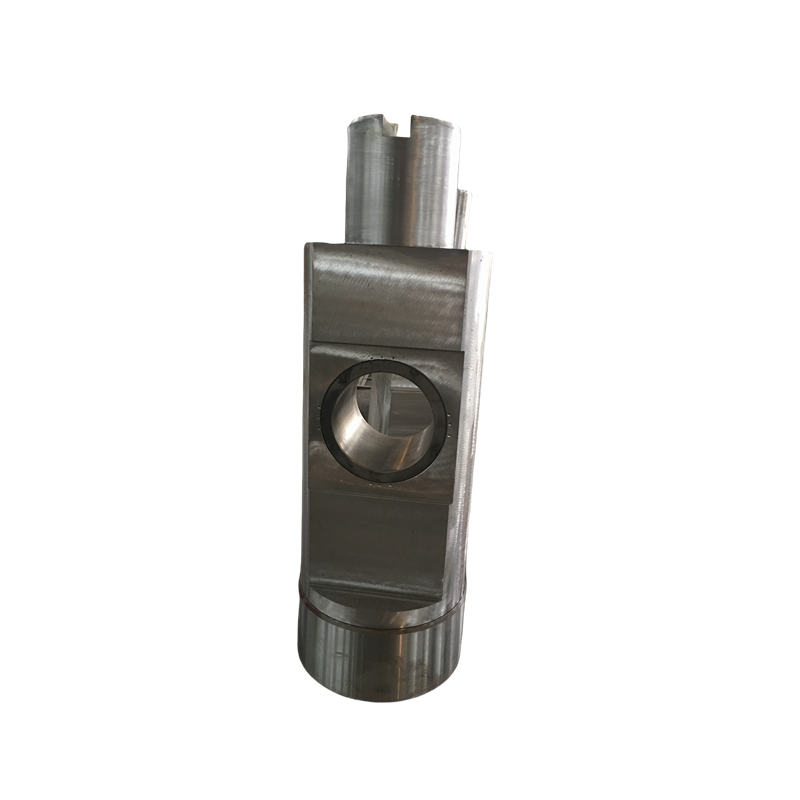

汽轮机高调阀十字头

　　汽轮机高调阀十字头

　　在汽轮机的调节系统中，高调阀十字头是连接调节机构与高调阀阀杆的关键传动部件，如同精准的 “动力转换器”，将调节装置的动作平稳、高效地传递给阀门，实现对蒸汽流量的精确控制，直接影响汽轮机的运行稳定性和调节精度，是保障机组经济运行的重要组成部分。

　　核心功能

　　高调阀十字头的核心功能是实现力与运动的传递和转换。当汽轮机需要调整负荷时，调节系统发出指令，驱动机构产生的力通过十字头传递给高调阀阀杆，带动阀芯上下移动，从而改变阀门的开度，调节进入汽轮机的蒸汽流量。同时，它能有效补偿传动过程中的安装误差和热变形，确保力的传递均匀稳定，避免出现卡滞或偏磨现象，保证高调阀的灵活调节和可靠运行。

　　结构设计

　　我们的汽轮机高调阀十字头采用高强度整体锻造结构，十字头与十字套之间采用精密配合的滑动连接方式。十字头的两端分别与调节拉杆和阀杆相连，连接处设计有耐磨衬套，减少长期运动带来的磨损。十字套内部设有润滑通道，可引入润滑油，降低十字头与十字套之间的摩擦系数，提高传动效率和部件寿命。此外，整体结构经过动力学分析优化，具有合理的受力分布，能有效承受传动过程中的轴向力和径向力，确保在高频次动作下仍保持结构稳定。

　　材料选择

　　为满足高调阀频繁动作和承受交变载荷的工况要求，十字头的主体选用优质合金结构钢，经过锻造、调质等热处理工艺，使其具备高强度、高韧性和良好的耐磨性，能有效抵抗传动过程中的冲击和磨损。十字头与十字套的配合面采用表面硬化处理，如渗碳淬火，提高表面硬度和耐磨性，同时内部保持较好的韧性，避免在受力时发生脆断。连接部位的衬套选用耐磨合金材料，进一步提升部件的抗磨损能力。

　　性能优势

　　传动精准：精密的加工精度和合理的结构设计，保证了十字头与十字套之间的配合间隙均匀，传动过程中无明显滞后，确保高调阀的调节精度，使汽轮机在不同负荷下都能保持稳定运行。

　　耐磨耐用：优质的材料选择和表面处理工艺，显著提升了部件的耐磨性和抗疲劳性，能承受长期高频次的动作循环，延长使用寿命，减少维护更换次数。

　　运行平稳：特殊的润滑设计和结构优化，降低了传动过程中的摩擦阻力和振动噪声，使力的传递更加平稳，避免因传动不平稳导致的阀门抖动或调节波动。

　　适应性强：具备良好的尺寸兼容性，可根据不同型号高调阀的结构参数进行定制加工，满足各种汽轮机调节系统的安装需求。同时，能适应汽轮机运行过程中的温度变化，减少热变形对传动精度的影响。

　　维护方便：结构设计简洁，拆装便捷，便于日常检查和维护。润滑通道的设置使得加注润滑油操作简单，能有效降低维护工作量。

　　适用场景

　　该汽轮机高调阀十字头适用于各类火力发电厂、工业汽轮机等设备中的高调阀调节系统，可与不同容量、不同参数的汽轮机高调阀配套使用，尤其适用于调节频率高、负荷变化大的运行工况，为汽轮机的精准调节和稳定运行提供可靠保障。
