盘车摆动齿轮铜套
汽轮机盘车摆动齿轮铜套
在汽轮机盘车装置的传动机构中，摆动齿轮作为关键的活动式传动部件，其顺畅运转与稳定啮合依赖于合理的支撑结构，铜套便是摆动齿轮轴系中的重要组成部分，主要起到支撑、减摩和定位的作用，具体特点及功能如下：
1. 安装位置与结构特点

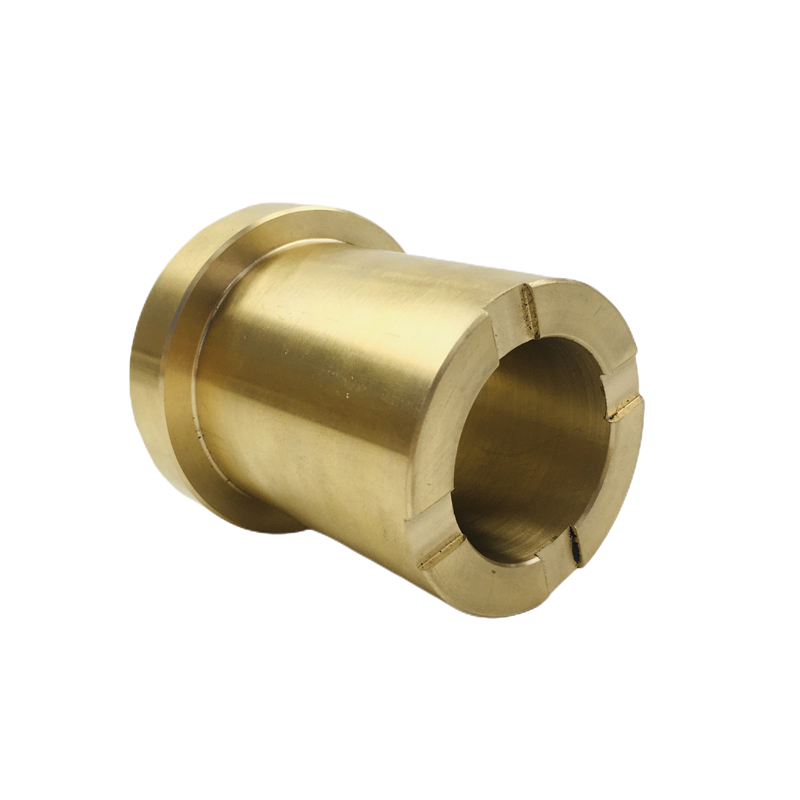

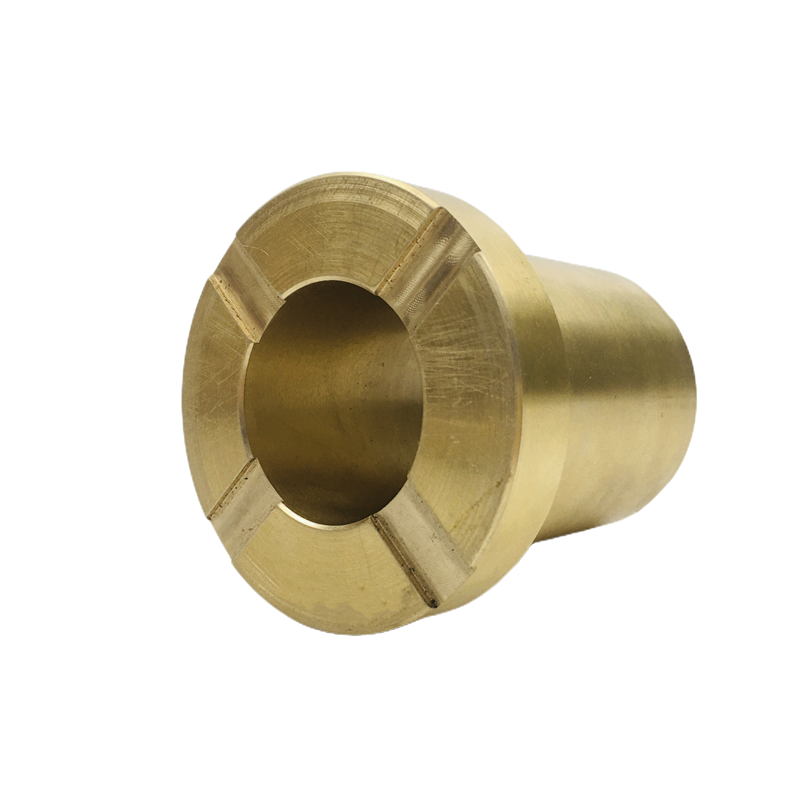

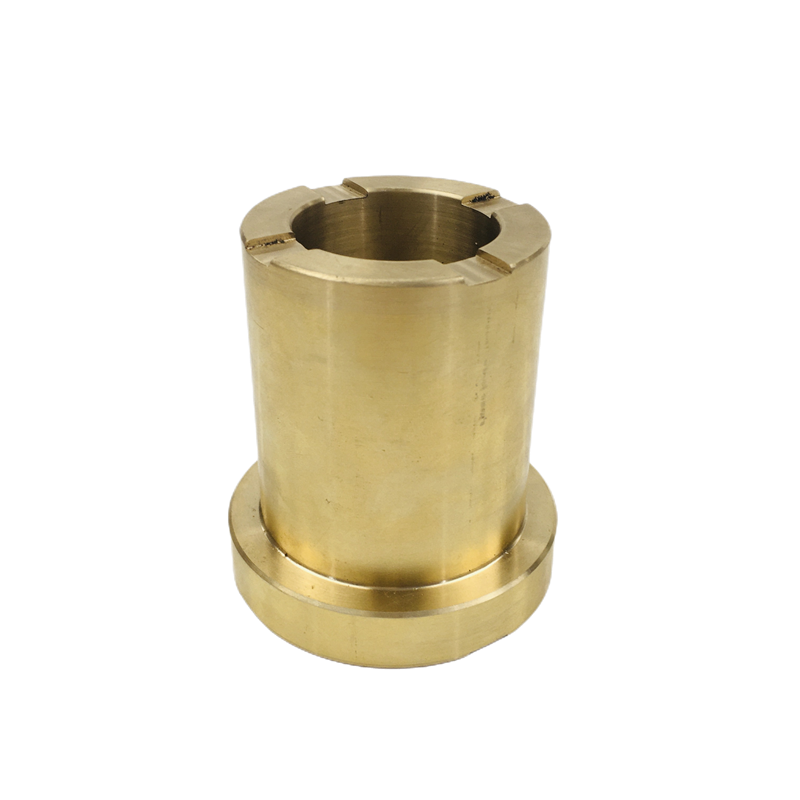

摆动齿轮的回转中心位于主动齿轮轴上，其轴颈与铜套配合安装。铜套通常为筒状结构，内壁经精密加工，具有较高的表面光洁度，套设在摆动齿轮的轴端，固定于盘车装置的壳体或摇臂支撑结构上，为摆动齿轮的公转(围绕主动轴小齿轮转动)和自转(传递转矩时的自身旋转)提供稳定的支撑。
2. 核心功能
减摩润滑：铜套材质具有良好的耐磨性和自润滑性能(部分铜套含石墨等固体润滑剂)，可减少摆动齿轮轴颈在转动过程中的摩擦阻力，降低磨损，尤其在盘车启动初期或低速运转时(如本机盘车转速 1.5 r/min)，能避免金属直接接触导致的卡涩或损伤。
定位导向：铜套与轴颈的配合间隙经过精确设计，可确保摆动齿轮在公转和自转时的轴线定位准确，保证其与盘车齿轮啮合时的齿侧间隙符合要求，避免因偏摆导致的齿面冲击或啮合不良。
缓冲减震：在摆动齿轮与盘车齿轮啮合或退出啮合的瞬间(如自动投入或退出过程)，铜套可通过自身微量形变吸收部分冲击力，减少传动机构的振动，保护齿轮和轴系部件。
3. 与盘车装置运行的关联性
当盘车装置自动投入时，摆动齿轮在气动执行机构带动下顺时针公转，铜套需确保其运动轨迹平稳，使齿轮顺利进入啮合位置;
汽轮机冲转时，摆动齿轮在盘车齿轮带动下逆时针公转退出啮合，铜套的低摩擦特性可保证这一过程顺畅，避免卡滞导致的退出失败;
若铜套磨损或配合间隙过大，可能导致摆动齿轮偏摆，引发齿轮啮合异响、齿面磨损加剧，甚至影响盘车装置的自动联锁功能。
4. 维护要点
定期检查铜套的磨损情况和润滑状态，确保其内壁无划痕、剥落或过热痕迹;
保持铜套与轴颈的清洁，避免杂质进入配合面导致磨粒磨损;
更换铜套时需严格控制配合间隙，确保符合设备技术规范，以维持摆动齿轮的正常运转精度。
总之，摆动齿轮铜套虽为盘车装置中的小型部件，但其性能直接影响传动机构的可靠性和齿轮啮合质量，是保障盘车装置实现转子均匀冷却、防止弯曲变形等核心功能的重要支撑。
