发电机定子槽楔、斜楔

　　定子端头槽楔、斜楔及绝缘垫的功能与作用

　　在发电机组中，定子端头槽楔、斜楔和绝缘垫是定子结构中不可或缺的部件。这些部件形状各异，但都发挥着重要的功能，确保发电机的稳定运行和部件的安全性。

　　一、槽楔

　　1. 功能

　　固定线圈：定子端头槽楔的主要功能是将定子线圈可靠地固定在定子槽内，防止线圈在运行过程中因振动而松动。

　　绝缘保护：槽楔通常由绝缘材料制成，能够提供电气绝缘，防止线圈与定子铁芯之间发生电气短路。

　　减少磨损：通过固定线圈，槽楔能够减少线圈与铁芯之间的摩擦，延长线圈的使用寿命。

　　降低振动：槽楔能够减少因电磁力作用导致的线圈振动，从而降低发电机运行时的噪音和振动。

　　2. 作用位置

　　定子槽内：槽楔安装在定子槽内，通常位于线圈的上方或侧面，用于紧固定子线圈。

　　端头位置：在定子线圈的端头位置，槽楔用于防止线圈端头松动，确保线圈的稳定性。

　　二、斜楔

　　1. 功能

　　紧固定子线圈：斜楔的主要功能是与槽楔配合，进一步紧固定子线圈，防止线圈在运行过程中松动。通过斜楔的斜面与槽楔的配合，可以增加线圈的预紧力，确保线圈在槽内处于相对静止的状态。

　　提高冷却效果：在一些设计中，斜楔还可以起到辅助冷却的作用。例如，斜楔可以在冷却槽的范围内配置楔形缺口，从而提高冷却效应。

　　减少振动：通过紧固定子线圈，斜楔能够减少因电磁力作用导致的线圈振动，从而降低发电机运行时的噪音和振动。

　　补偿热膨胀：斜楔的设计还可以补偿线圈和铁芯在运行过程中的热膨胀，确保线圈与铁芯之间的接触压力保持稳定。

　　2. 作用位置

　　定子槽内：斜楔通常安装在定子槽内，位于槽楔的下方或侧面，与槽楔一起构成一个整体的固定结构。

　　冷却槽：在一些设计中，斜楔还可以安装在冷却槽内，通过其楔形缺口提高冷却效果。

　　三、绝缘垫

　　1. 功能

　　电气绝缘：绝缘垫的主要功能是提供电气绝缘，防止定子线圈与定子铁芯之间发生电气短路。

　　缓冲作用：绝缘垫还可以起到一定的缓冲作用，减少振动对线圈和铁芯的影响。

　　保护线圈：绝缘垫能够保护线圈免受机械损伤，延长线圈的使用寿命。

　　2. 作用位置

　　线圈与铁芯之间：绝缘垫通常安装在定子线圈与定子铁芯之间，以及槽楔与定子铁芯之间。

　　槽楔与斜楔之间：在一些设计中，绝缘垫还安装在槽楔与斜楔之间，以确保良好的电气绝缘和机械支撑。

　　四、形状与功能的关联

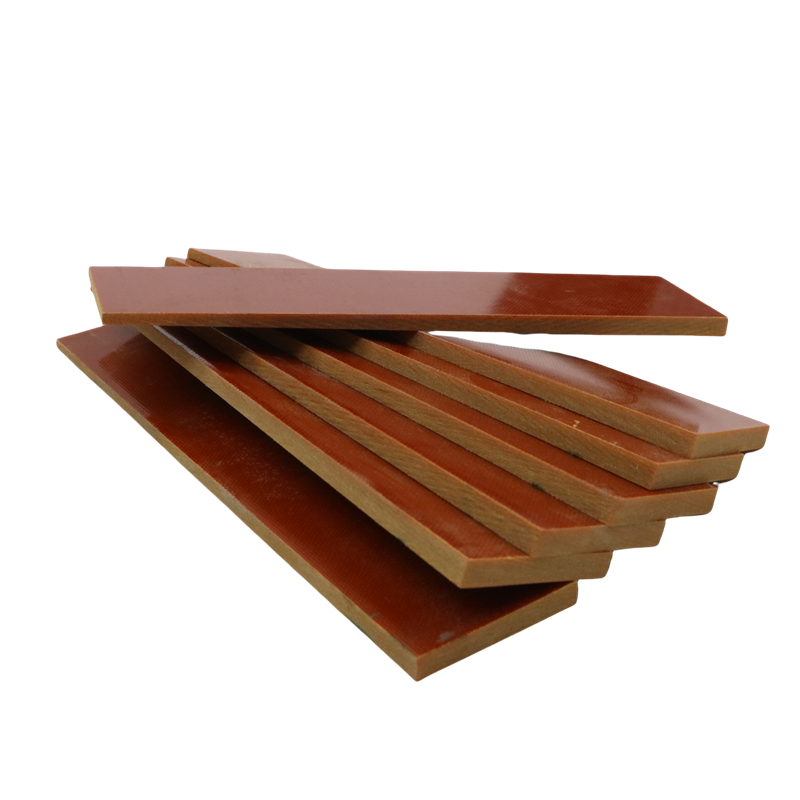

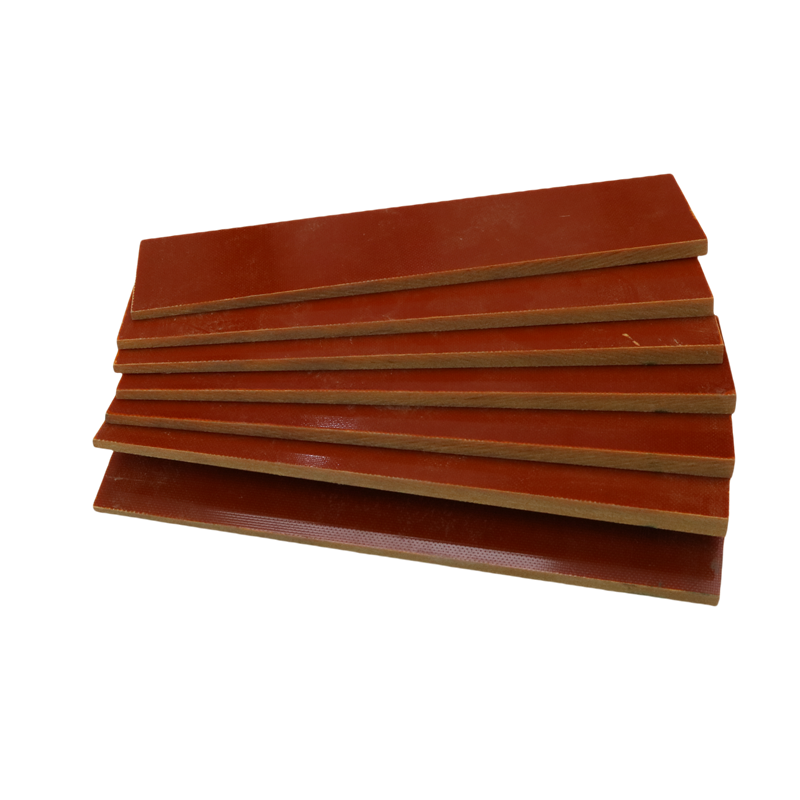

　　1. 槽楔形状

　　楔形设计：槽楔的形状通常为楔形，这种形状有利于其在定子槽内楔紧定子线圈，提供稳定的固定力。一些新型槽楔采用分层结构，如定子槽楔本体上部叠加斜楔，底部设置弹性波纹板，通过调节斜楔厚度改变波纹板压缩量，从而保持定子槽内持续压紧力。

　　绝缘材料：槽楔通常由绝缘材料制成，如环氧布板，以确保良好的电气绝缘性能。

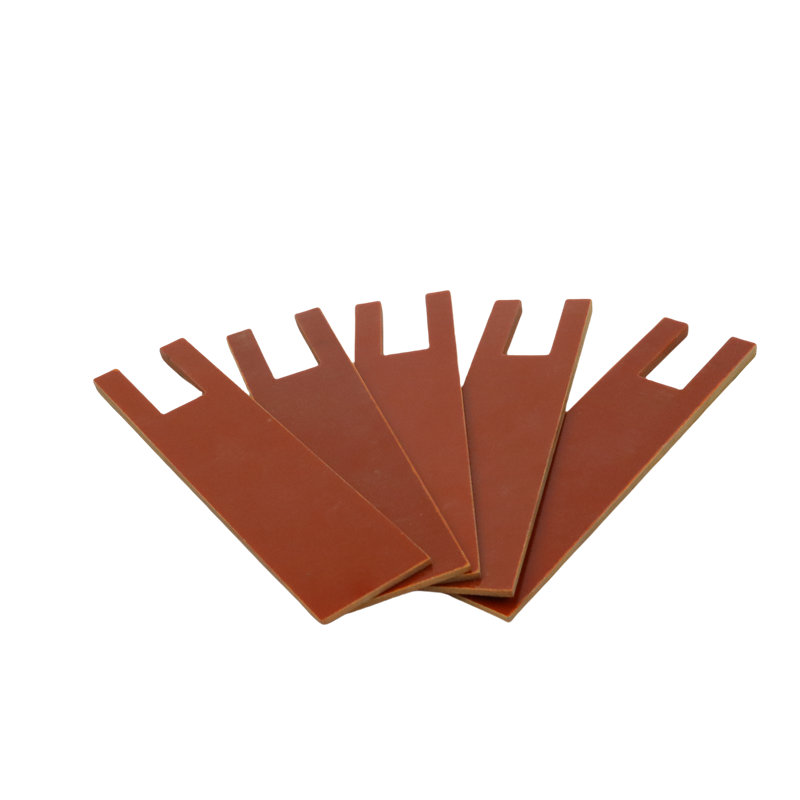

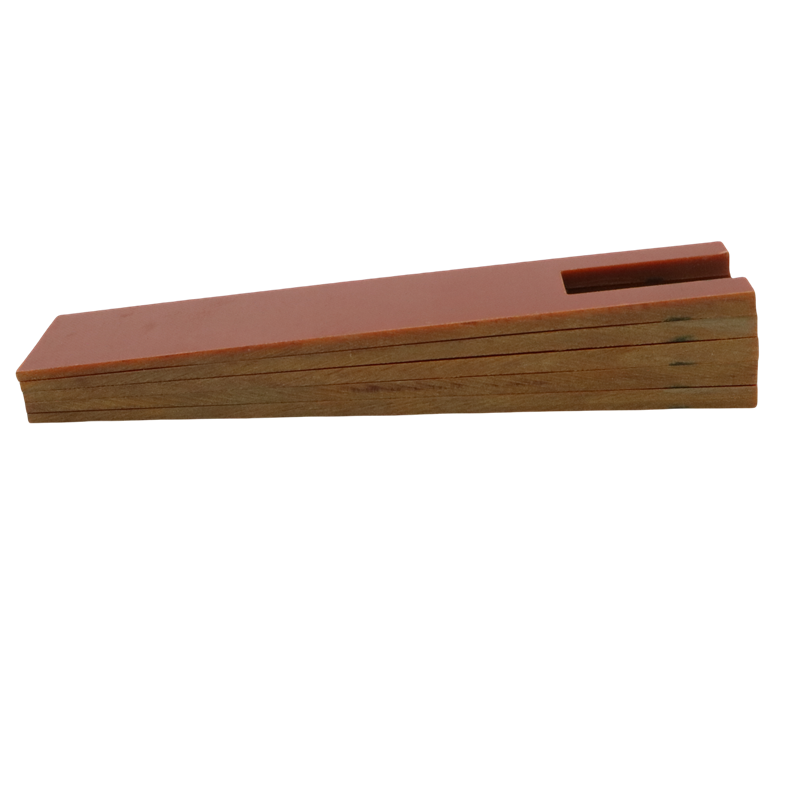

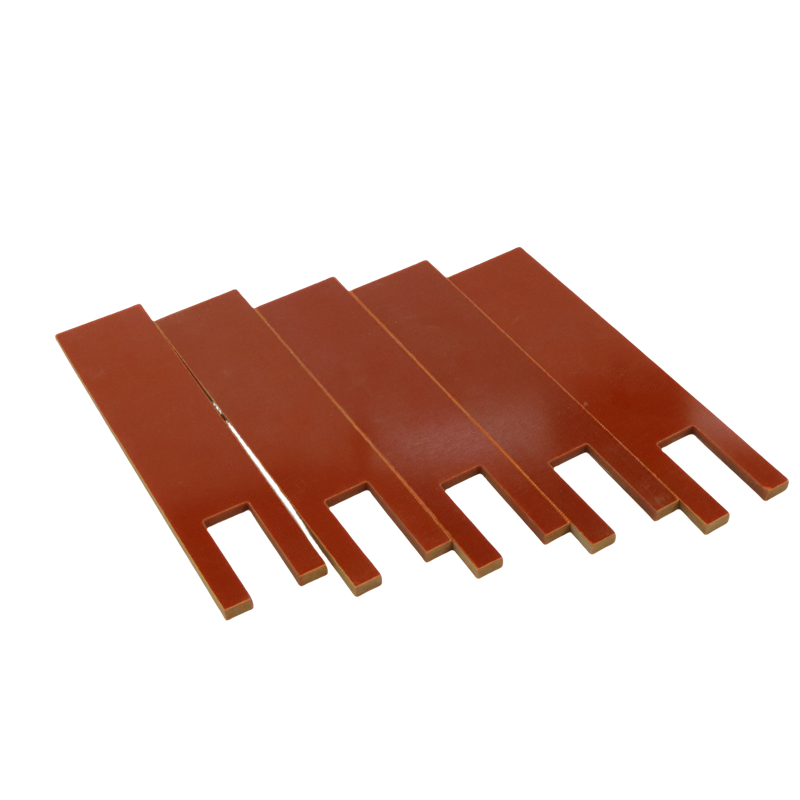

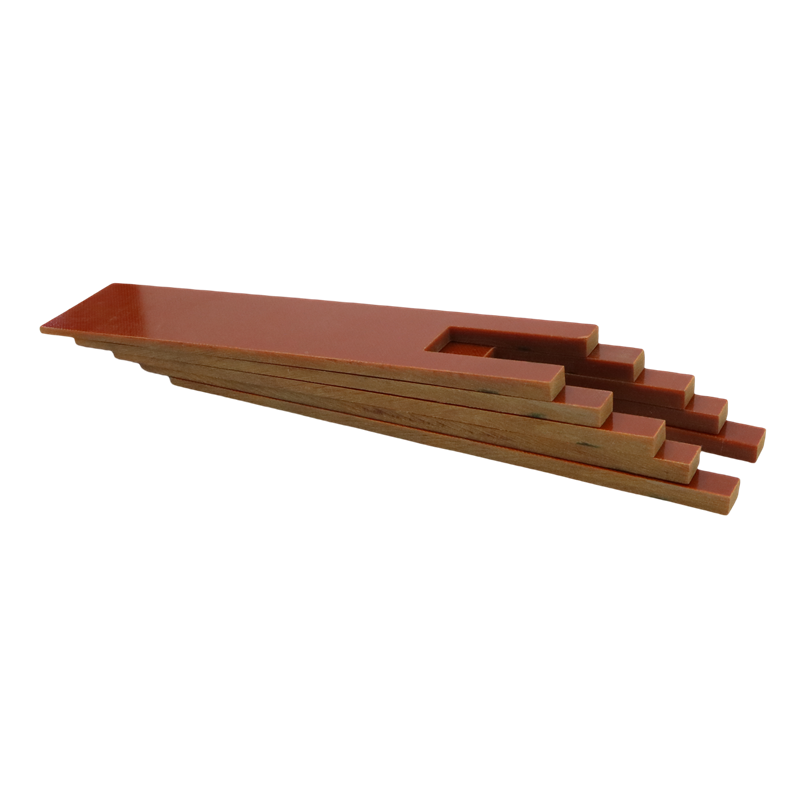

　　2. 斜楔形状

　　斜面设计：斜楔的形状一般是与槽楔配合的斜面结构，其斜面设计可以增加与槽楔的接触面积，提高固定效果。斜楔的斜面设计还可以补偿线圈和铁芯在运行过程中的热膨胀，确保线圈与铁芯之间的接触压力保持稳定。

　　金属材料：斜楔通常由金属或高强度复合材料制成，以确保其在高机械应力下的稳定性。

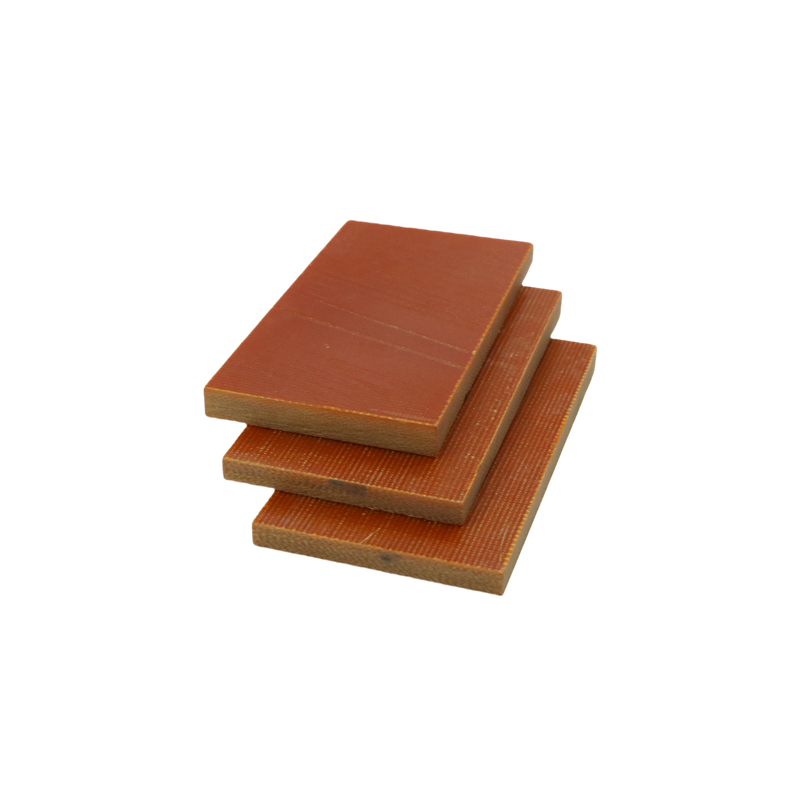

　　3. 绝缘垫形状

　　匹配设计：绝缘垫的形状通常与定子槽和线圈的形状相匹配，以确保良好的电气绝缘和机械支撑。绝缘垫的设计需要考虑其在运行过程中的机械应力和电气应力，以确保其长期稳定性。

　　缓冲作用：绝缘垫的设计通常具有一定的弹性，以起到缓冲作用，减少振动对线圈和铁芯的影响。
