绝缘套管
绝缘套管产品介绍

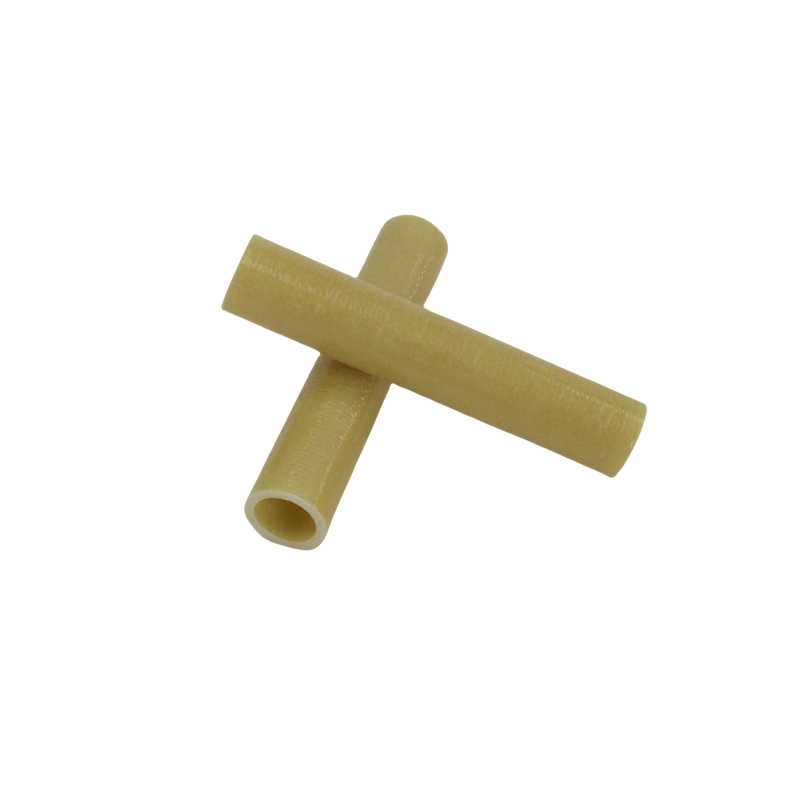

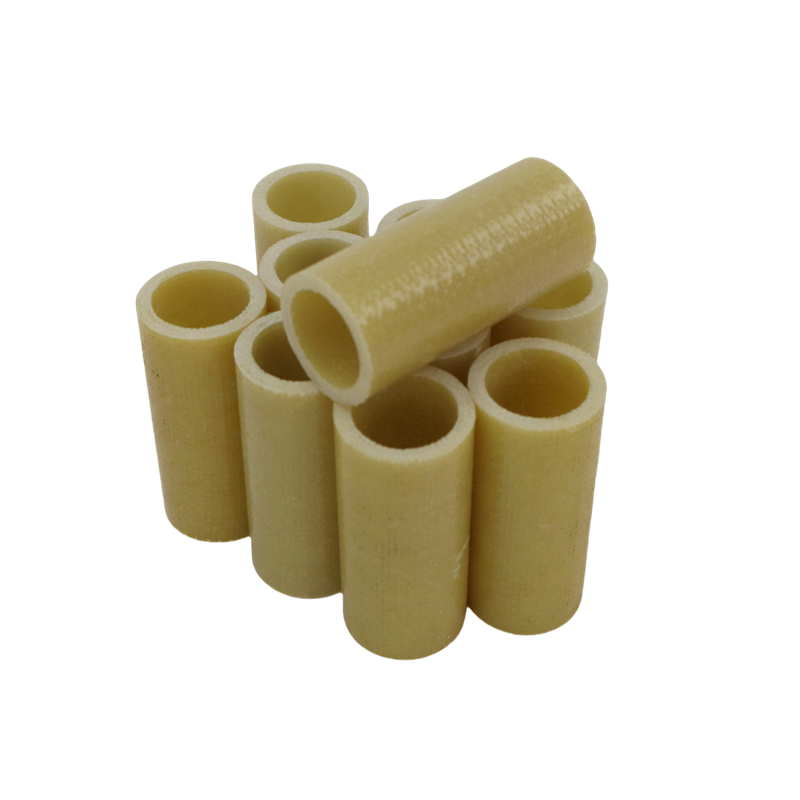

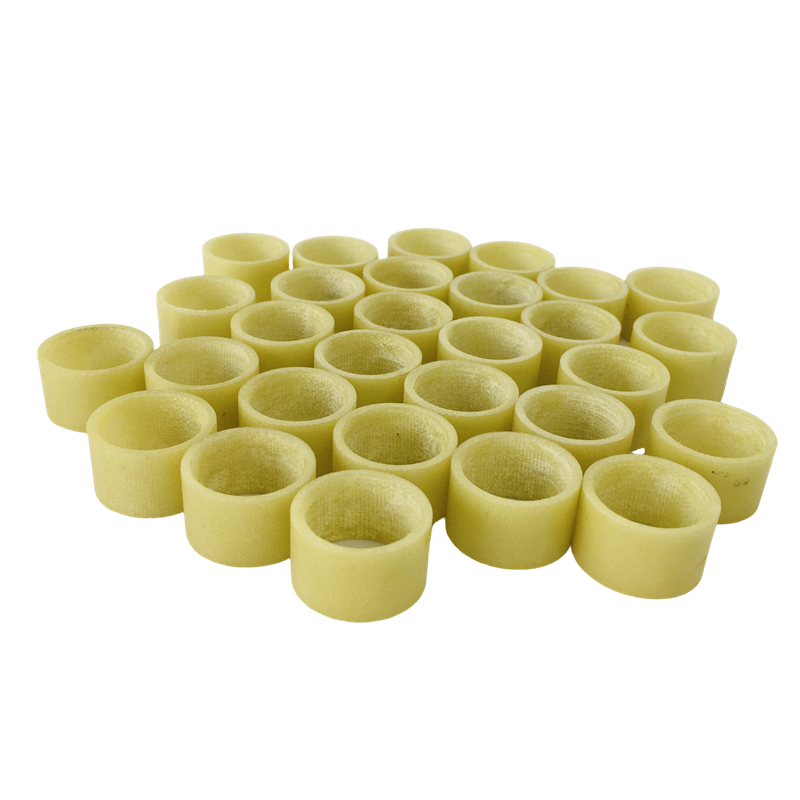

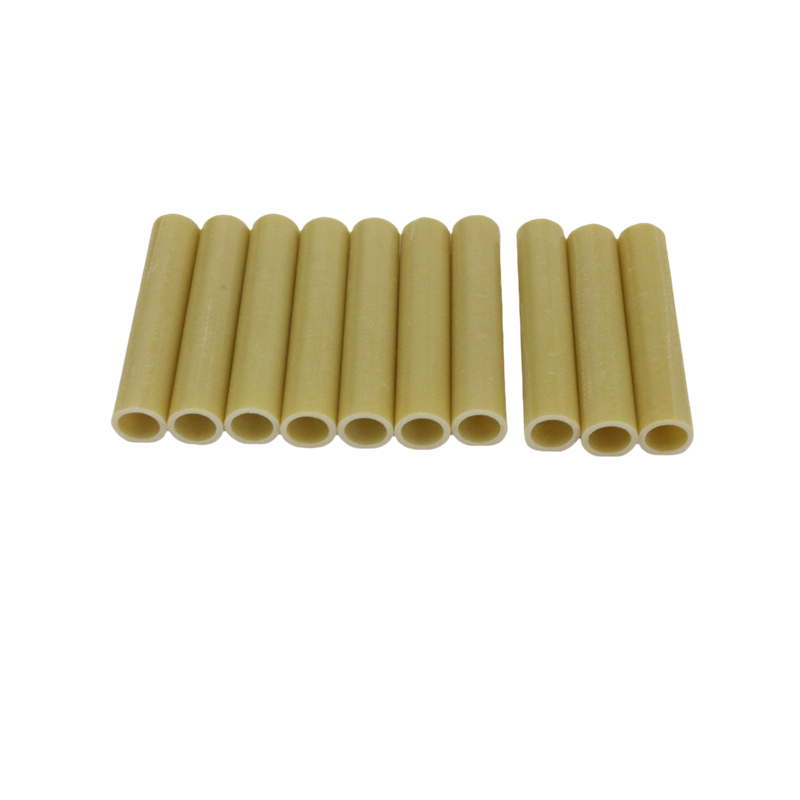

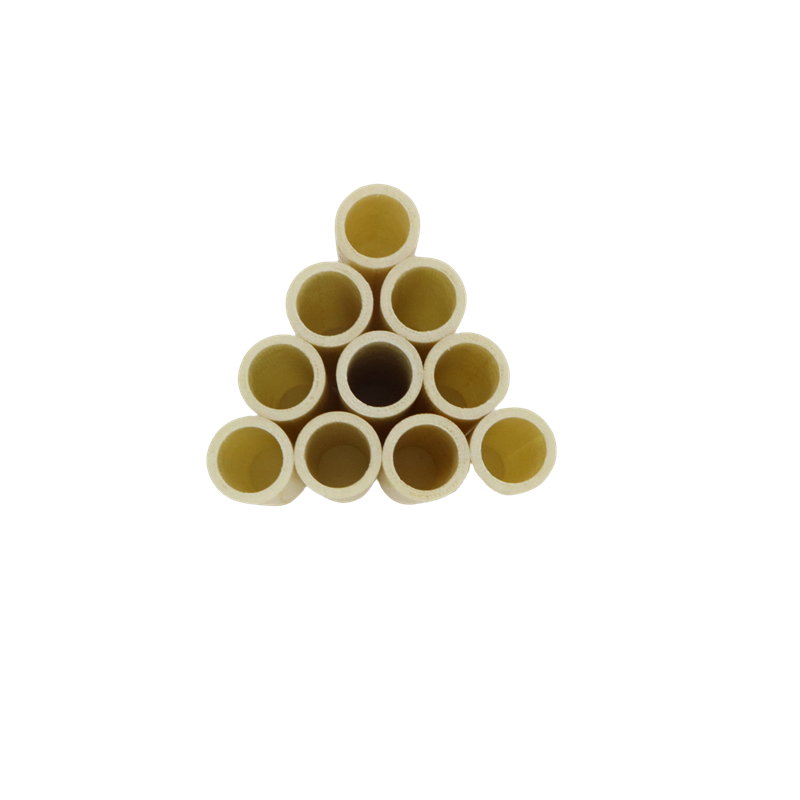

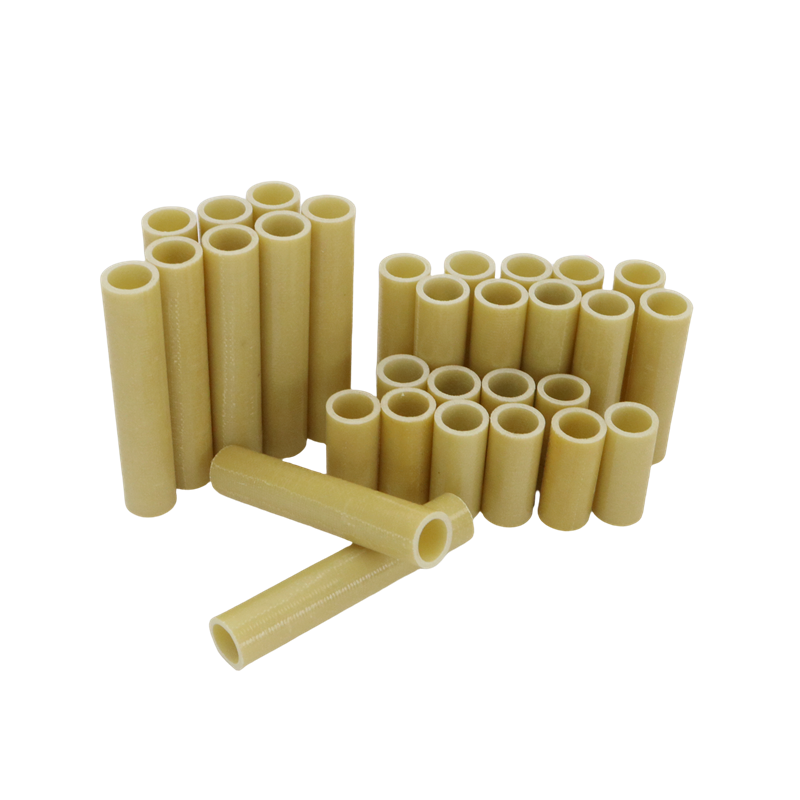

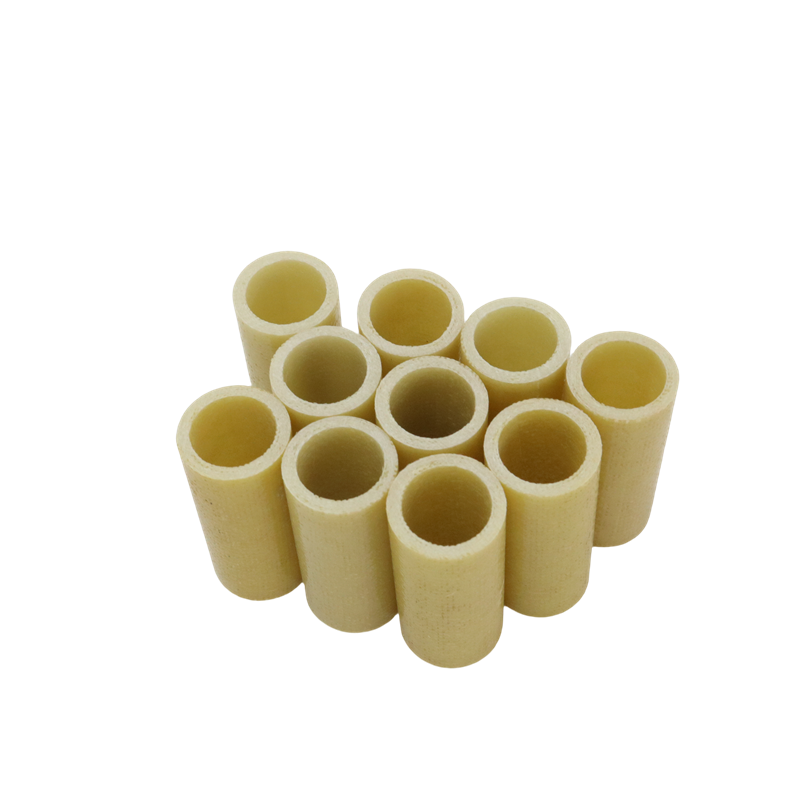

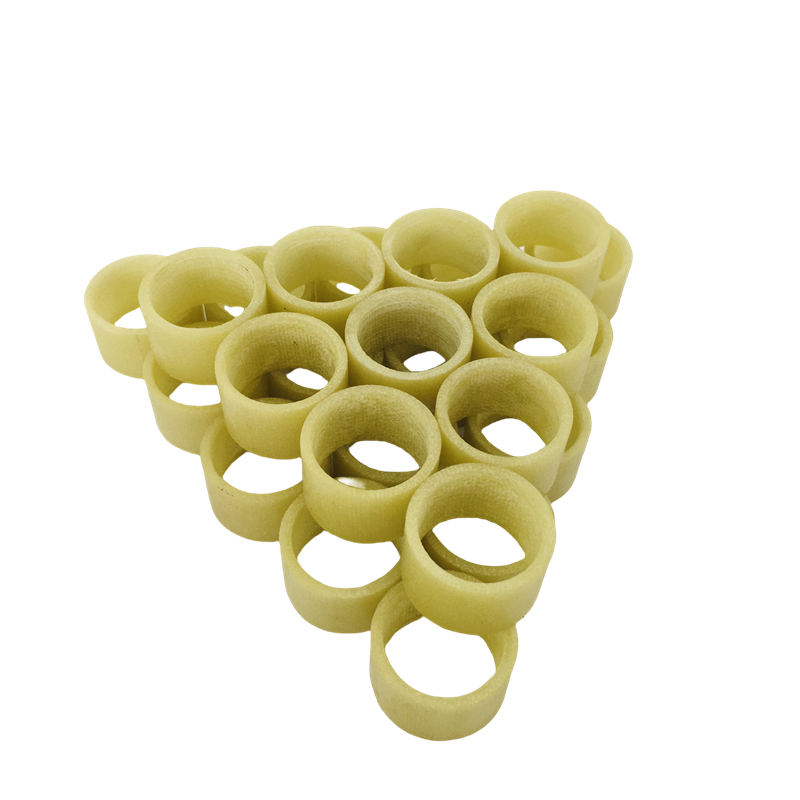

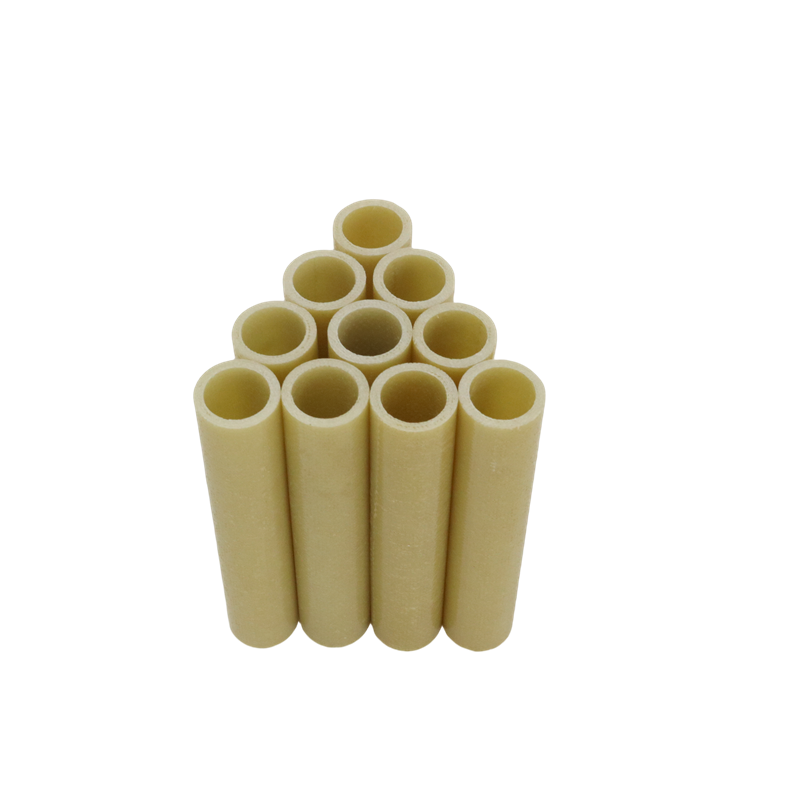

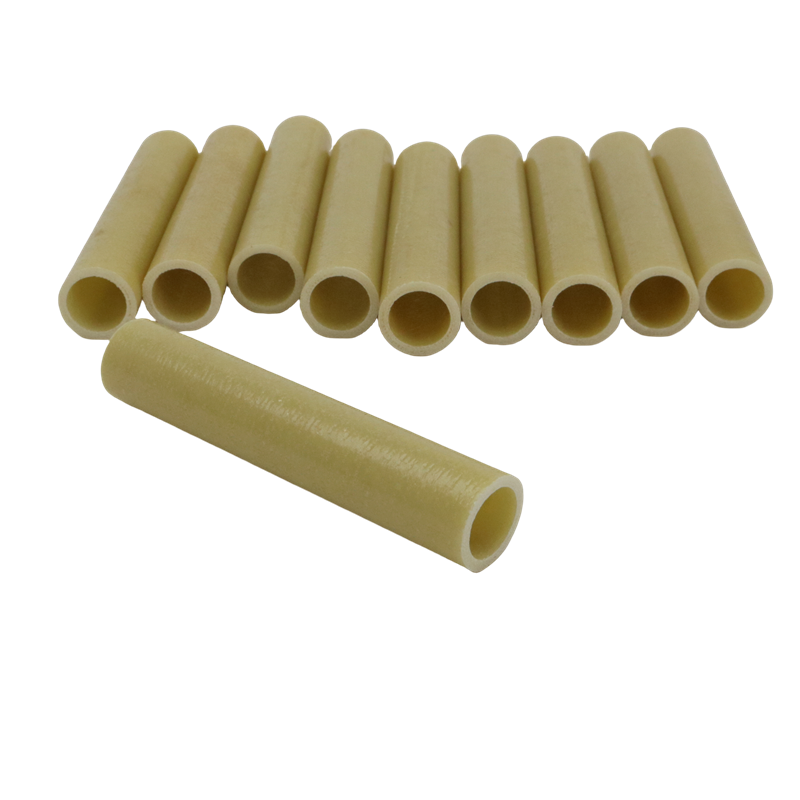

在大型发电站的发电机运行系统中，绝缘套管的应用部位非常广泛，除了常见的密封瓦绝缘套管、轴承绝缘套管、内油挡绝缘套管和外油挡绝缘套管外，还用于定子绕组出线部位、励端端盖轴承部位、高压进油管及顶轴油楔部位、发电机出线盒、发电机监测系统相关部位、发电机漏水监测部位及发电机的其他绝缘部位。绝缘套管属于层压一次成型制品，其制作材料主要为环氧酚醛玻璃布，常见的有 3640 型和 3641 型环氧酚醛玻璃布管。这类材料是通过将玻璃布浸渍环氧酚醛树脂后，经层压工艺加工而成。
一、材料介绍：
3640 型和 3641 型环氧酚醛玻璃布管具有出色的电气绝缘性能。在大型发电机运行时，内部存在高压电环境，绝缘套管能够有效阻隔电流，防止漏电现象的发生，保障发电机的电气系统正常工作。同时，它还具备优异的机械性能，拥有较高的强度和硬度，能够承受发电机运行过程中产生的各种机械应力，如振动、压力等，确保自身结构的稳定性，不易发生变形或损坏。
二、功能介绍：
当发电机的载流导体需要穿过与相关的部位时，绝缘套管就起到了关键的绝缘和固定作用。它能够使载流导体与之间保持良好的绝缘状态，避免两者之间发生短路现象，保障电流的正常传输。同时，它还能对载流导体进行固定，防止导体在发电机运行过程中因振动等原因发生位移，确保发电机的稳定运行。
三、使用位置：
绝缘套管之所以在大型发电站的发电机中得到广泛应用，与其诸多应用优势密不可分。首先，其良好的电气绝缘性能能够满足发电机高压环境下的绝缘要求，为发电机的安全运行提供了坚实的保障。其次，优异的机械性能和理化性能使得它能够适应发电机复杂的运行环境，具有较长的使用寿命。以下是绝缘套管在不同位置的具体作用：
1. 定子绕组出线部位
定子绕组的出线端子需要通过绝缘套管引出机座外，这些套管通常被称为出线瓷套管。它们不仅起到绝缘作用，还确保定子绕组出线端子在引出过程中不漏氢、不漏水，同时具备良好的气密性和水密性。
2. 励端端盖轴承部位
在励端端盖轴承、油密封及外挡油盖等部位，通常会采用双重绝缘结构。例如，上半轴瓦顶部绝缘轴承顶块、下半轴承座的绝缘轴承座块以及轴承外挡油盖均为双层式绝缘结构。此外，在密封支座与端盖之间还会增设一个对地绝缘的中间环，以加强励端转轴对机座端盖的绝缘。
3. 高压进油管及顶轴油楔部位
在轴瓦的高压进油管及顶轴油楔部位，也会设置绝缘材料，以防止轴电流的产生。这些绝缘材料确保了轴瓦在运行过程中的电气绝缘性能。
4. 发电机出线盒
出线盒内的定子出线瓷套端子和中性点母板等部件，都需要良好的绝缘性能。出线盒本身由不锈钢制成，具有反磁性，可减少主出线导电杆上大电流在其周围的钢板上产生的涡流损耗。
5. 发电机监测系统相关部位
在发电机的监测系统中，如轴承座、轴承止动销、上半轴瓦绝缘垫块、下半轴瓦绝缘衬块、密封支座、中间环、高压进油管及外挡油盖等部位，都设有双重绝缘，并且通过测量引线引出到机外，用于监测其绝缘电阻。
6. 发电机漏水监测部位
在发电机出线盒、机座中部、下部、机座顶部冷却器外置的底部及中性点外罩等部位，会装设法兰或螺孔，通过管道与装设在机外的浮子式液位控制器相连接，用于检测漏水情况。
7. 发电机的其他绝缘部件
除了上述部位，发电机的主绝缘、端部绝缘、导线绝缘、绝缘封口袋、支撑/填充材料、引出线、浸渍漆等部位也需要使用相应的绝缘材料。
