绝缘垫圈

　　绝缘垫圈详细介绍

　　一、绝缘垫圈的作用

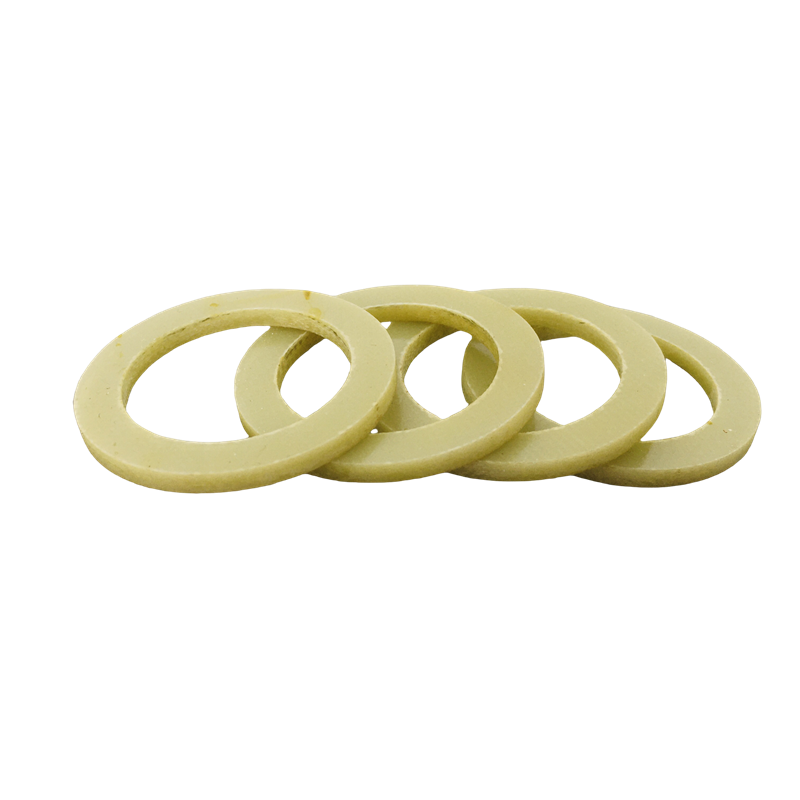

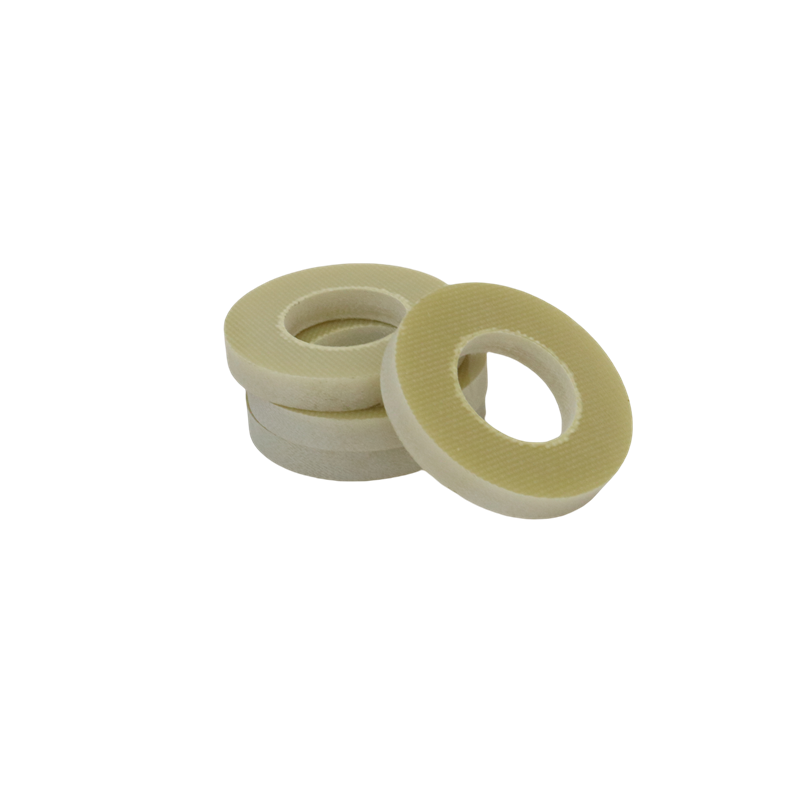

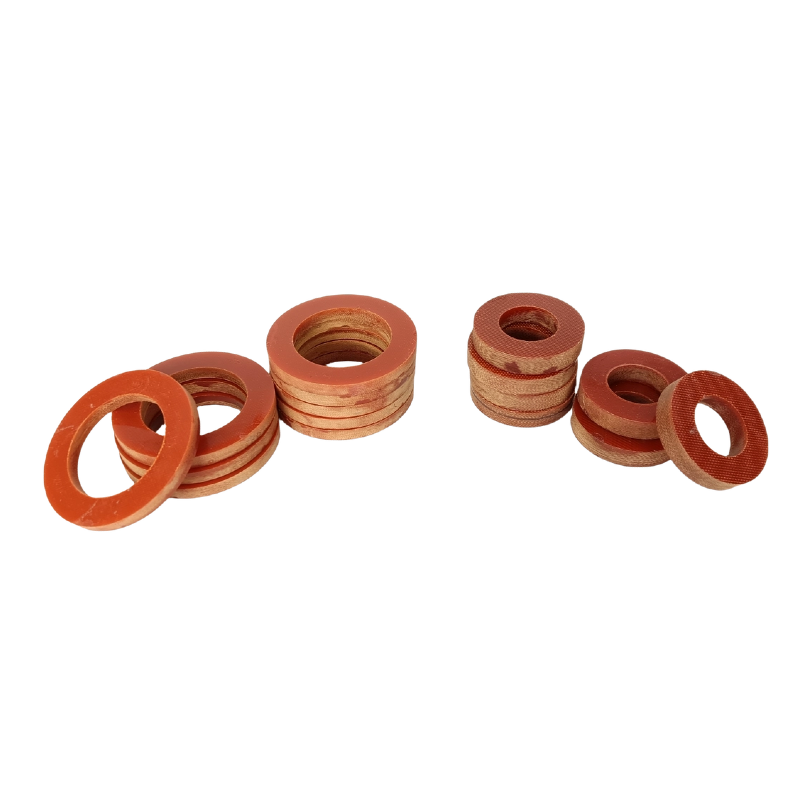

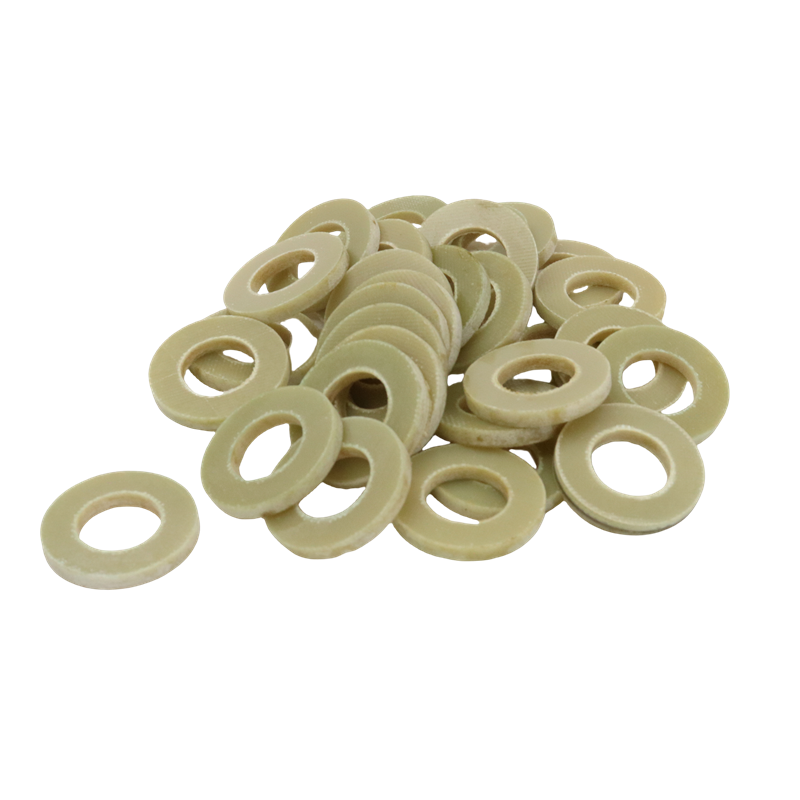

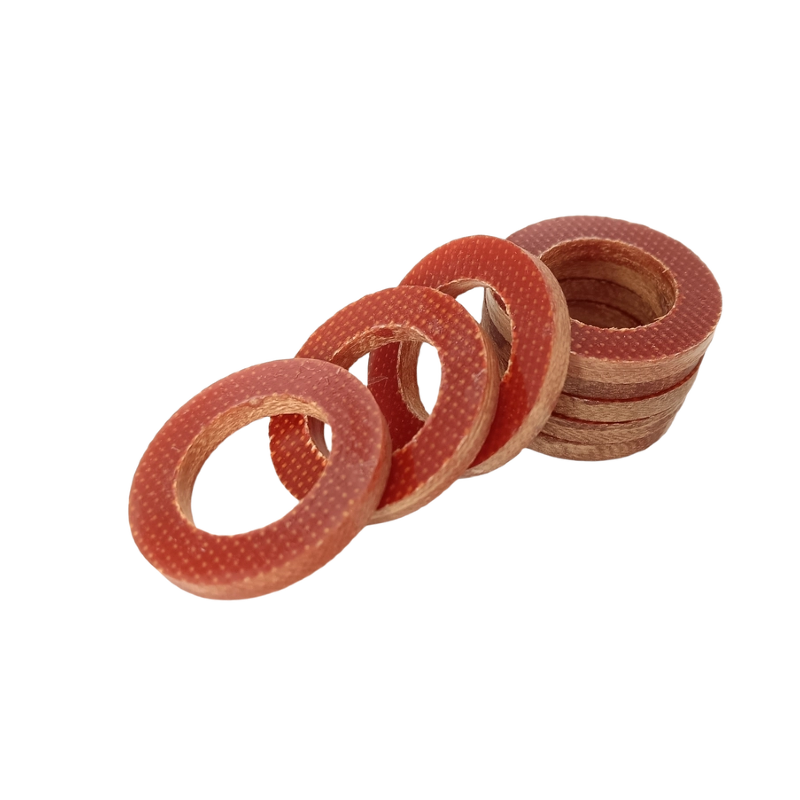

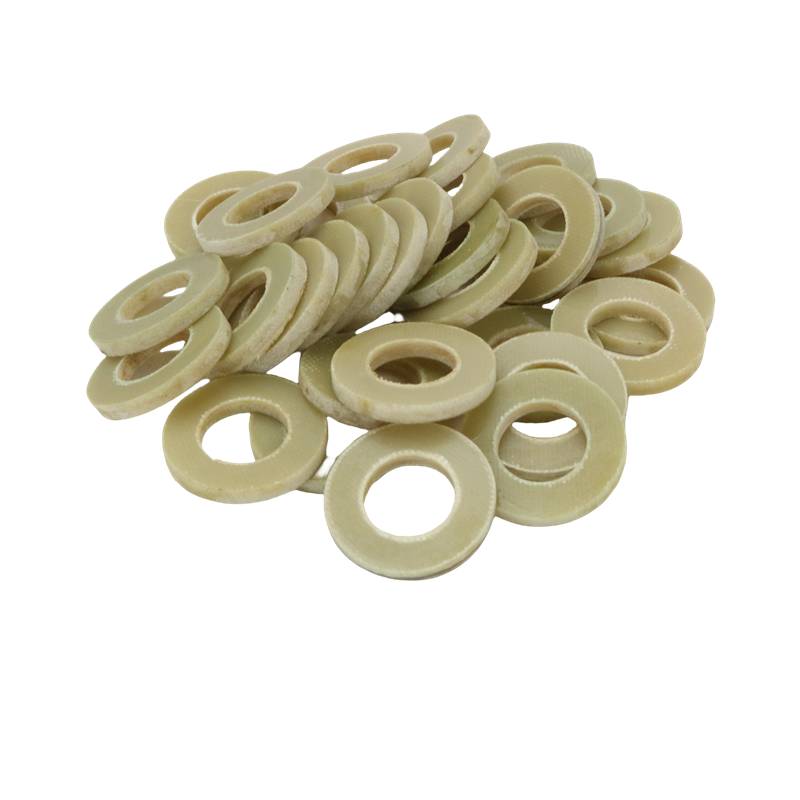

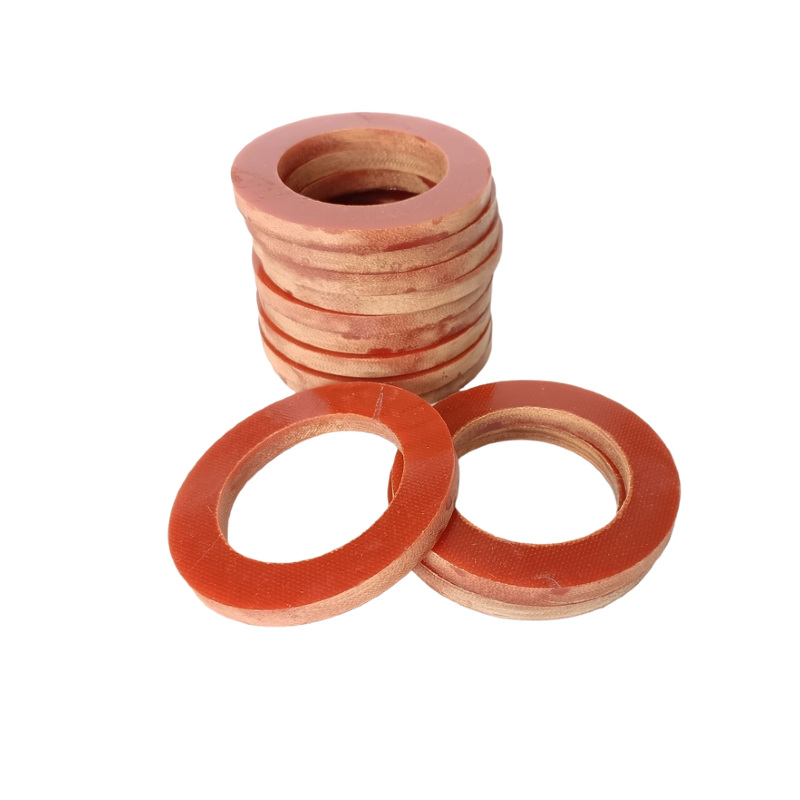

　　绝缘垫圈是一种用于电气设备中的重要组件，主要用于隔离电流，防止短路和电击。它们通常由环氧酚醛玻璃布板等绝缘性能优良的材料制成，具备优异的电气绝缘性能和机械强度。在发电机组及高压电机中，绝缘垫圈的作用主要体现在以下几个方面：

　　1. 隔离电流：绝缘垫圈能够有效地隔离电流，防止电流在电气设备中直接流通或发生短路。

　　2. 防止漏电：绝缘垫圈可以防止电气设备发生漏电，确保设备的正常运行和操作人员的安全。

　　3. 提供密封效果：在某些应用中，绝缘垫圈还可以提供密封效果，防止液体或气体泄漏。

　　4. 机械保护：绝缘垫圈可以提供一定的机械保护，防止设备在运行过程中因振动或冲击而受损。

　　5. 耐热和耐火性能：某些绝缘垫圈材料具有良好的耐热和耐火性能，能够在高温或火灾环境中保护设备。

　　二、绝缘垫圈的使用位置

　　在发电机中，绝缘垫圈被广泛应用于多个关键部位，以确保设备的安全和稳定运行。以下是一些常见的使用位置及其具体作用：

　　一、绝缘垫圈的使用位置及功用

　　(一)汽端轴瓦绝缘垫圈

　　使用位置：安装在发电机汽端轴瓦的底部和侧面，用于隔离轴瓦与机座之间的电气连接。

　　功用：防止轴电流的产生，避免因轴电流导致的轴瓦电腐蚀和轴承损坏。轴电流是由于电磁感应等原因在轴上产生的电压，如果通过轴瓦接地，就会形成轴电流，对轴瓦和轴颈造成电腐蚀，严重时甚至会导致设备损坏。汽端轴瓦绝缘垫圈可以有效地阻断轴电流的通路，保护轴瓦和轴颈不受损害。

　　(二)励端轴承套绝缘垫圈

　　使用位置：安装在发电机励端轴承套的底部和侧面，用于隔离轴承套与机座之间的电气连接。

　　功用：防止励端轴承套与机座之间的电气短路，确保励端轴承套的电气绝缘。励端轴承套绝缘垫圈不仅能够阻断轴电流的通路，还能防止油流产生的静电积累，减少因静电放电引起的设备故障。

　　(三)轴承座底脚绝缘垫圈

　　使用位置：安装在发电机轴承座的底脚部位，用于隔离轴承座与基础之间的电气连接。

　　功用：防止轴承座与基础之间的电气短路，确保发电机运行时的电气安全。轴承座底脚绝缘垫圈能够有效隔离电流，避免因电气短路导致的设备故障。

　　(四)励磁变压器绝缘垫块

　　使用位置：安装在励磁变压器的铁心和线圈的固定夹件、连接螺栓等部位。

　　功用：防止励磁变压器铁心和线圈的固定夹件、连接螺栓等部位的电气短路，确保励磁变压器的运行安全。励磁变压器绝缘垫块能够有效隔离电流，避免因电气短路导致的设备故障。

　　(五)转子磁极绝缘垫圈

　　使用位置：安装在发电机转子磁极的底部和侧面，用于隔离磁极与转子轴之间的电气连接。

　　功用：防止磁极与转子轴之间的电气短路，确保转子磁极的电气绝缘。转子磁极绝缘垫圈能够有效隔离电流，避免因电气短路导致的设备故障。

　　二、绝缘垫圈的更换条件

　　(一)绝缘性能下降

　　绝缘电阻测试：定期对绝缘垫圈进行绝缘电阻测试。如果绝缘电阻低于规定的最低值(通常不小于1兆欧)，应考虑更换。例如，励端轴承套绝缘垫圈的绝缘电阻应定期测量，若发现绝缘电阻下降，应及时更换。

　　(二)机械损坏

　　外观检查：定期检查绝缘垫圈的外观，查看是否有裂纹、变形或磨损。机械损坏可能导致绝缘垫圈的绝缘性能下降，进而引发电气故障。如果发现绝缘垫圈出现机械损坏，应立即更换。

　　(三)老化

　　老化迹象：绝缘垫圈在长期运行过程中可能会因老化而失去绝缘性能。定期检查绝缘垫圈的老化程度，若发现有老化的迹象，如表面变色、变硬或变脆，应及时更换。

　　(四)受潮

　　环境检查：确保发电机运行环境的湿度和温度在规定范围内。如果绝缘垫圈受潮，其绝缘性能会显著下降。如果发现绝缘垫圈有受潮的迹象，如表面有水珠或潮湿感，应立即进行干燥处理或更换。

　　(五)电气短路

　　故障排查：如果在运行过程中发现绝缘垫圈所在部位出现电气短路现象，应立即停机检查，并更换损坏的绝缘垫圈。
