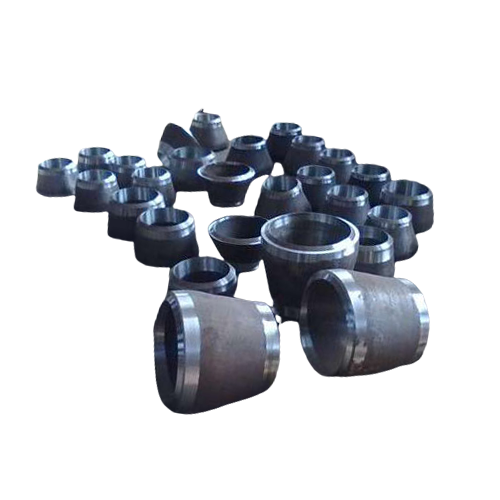

同心异径管

　　同心异径管又称为同心大小头，是管道系统中用于连接不同直径管道的关键管件，其核心特征为两端圆心位于同一直线上，立放时两端投影为同心圆。这种设计确保流体在变径过程中保持轴向对称性，避免因偏心导致的流动干扰。

　　同心异径管的质量标准(依据 GB/T 12459-2005《钢制对焊无缝管件》)，质量需满足以下核心要求：

　　一、几何精度

　　1、圆度：两端口的圆度误差≤对应端外径的 1%，且允许偏差 ±3mm(如 DN200 端，圆度≤2mm，总偏差在 17-23mm 内);

　　2、同心度：两端中心线必须重合，偏心值允许偏差 ±5mm(避免安装时法兰错位)。

　　二、外观与壁厚

　　1、表面质量：不得有裂纹、重皮、凹陷等缺陷，端面切削平整(垂直度偏差≤1mm/m);

　　2、壁厚要求：任何部位的壁厚不得小于大径端连接管道的壁厚(如大径端对应管道壁厚 8mm，异径管最小壁厚需≥8mm)。

　　三、尺寸偏差

　　需符合标准中关于公称直径、壁厚、长度的允许偏差(如 DN100×DN50 异径管，长度允许偏差 ±5mm)。

　　同心异径管凭借结构与工艺优势，在管道系统中应用广泛：

　　1、流体阻力小：同心结构使介质(液体、气体、蒸汽等)流动平稳，涡流少，压力损失比偏心异径管低 10-20%，适合泵、阀门等设备的进出口连接;

　　2、安装便捷：同心设计确保两端法兰面平行，螺栓孔对位精准，减少安装调整时间;

　　3、适配性强：可根据管道材质(碳钢、不锈钢、合金钢等)选用对应材质的异径管(如 304 不锈钢异径管用于耐腐蚀管道)，兼容性高。

　　同心异径管是通过模具压制实现不同口径管道连接的关键管件，其质量受工艺和标准严格管控，在流体输送系统中发挥着 “平滑过渡、减少阻力” 的重要作用，而新工艺的应用进一步提升了异径管(尤其是偏心型)的性能与经济性。
