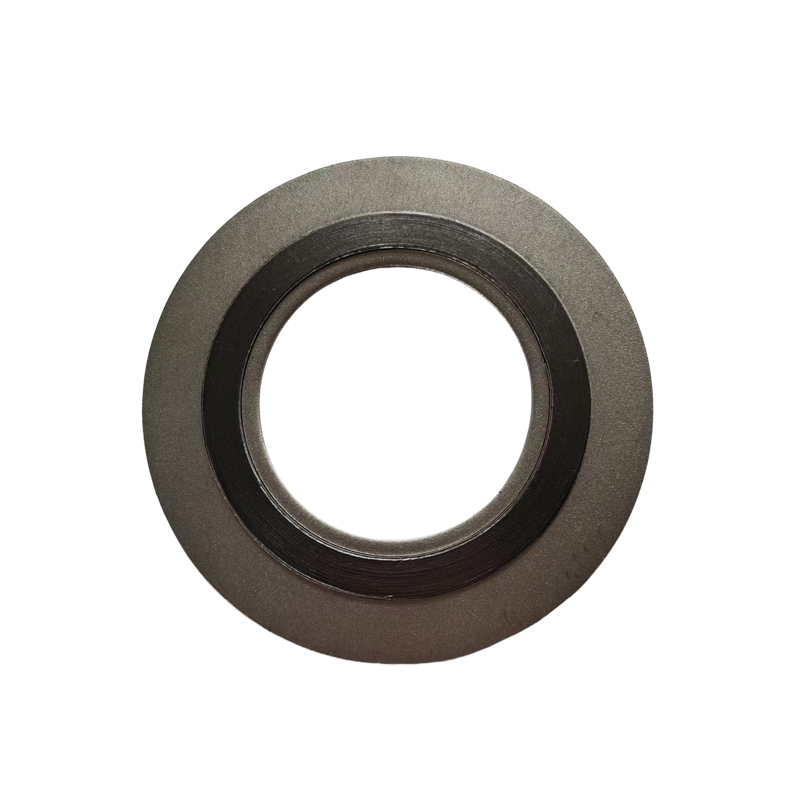

内外环缠绕垫

　　内外环缠绕垫是一种常用于高温、高压、强腐蚀等严苛工况的密封垫片，由金属带(如碳钢、不锈钢、镍基合金等)与非金属填充带(如石棉、石墨、聚四氟乙烯等)交替缠绕而成，并在内外侧分别加装金属环(内环和外环)，形成复合型密封结构。其设计兼具金属的强度和非金属的密封性，广泛应用于化工、石油、电力、冶金等行业的管道、阀门、压力容器等设备的法兰连接密封。

　　内外环缠绕垫的结构组成与作用

　　一、缠绕部分：由金属带与填充带螺旋缠绕而成，是密封的核心部分：

　　1、金属带：提供结构支撑和强度，保证垫片在压力下不易变形，同时通过金属的弹性补偿法兰面的微小不平整;常见材质有 304、316 不锈钢(耐腐蚀)、Inconel 625(高温高压)等。

　　2、填充带：提供密封性能，利用非金属材料的可塑性填充法兰面间隙，阻止介质泄漏;常用材料有柔性石墨(耐高温、耐腐蚀性好)、聚四氟乙烯(耐化学腐蚀，适用于强腐蚀性介质)、石棉(已逐渐被环保材料替代)等。

　　二、内环：

　　位于缠绕部分内侧，通常与缠绕金属带材质相同，作用是增强垫片的径向刚度，防止缠绕部分在高压下向内变形或 “塌陷”，同时辅助定位，确保垫片在法兰中心孔处的安装精度。

　　三、外环：

　　位于缠绕部分外侧，材质多为碳钢或与金属带一致，主要作用是限定垫片的安装位置，防止垫片在法兰面之间发生径向位移，同时保护缠绕部分边缘不受损伤，并在安装时提供支撑，便于垫片放置。

　　内外环缠绕垫的主要特点与优势如下：

　　1、密封性能优异：金属带的弹性和填充带的可塑性结合，能适应法兰面的跳动、错位或热变形，即使在压力和温度波动时也能保持良好密封，泄漏率远低于普通平垫片。

　　2、适用范围广：可耐受高温(最高达 1000℃以上，取决于金属带材质)、高压(最高可达 30MPa 以上)及多种腐蚀性介质(根据填充带和金属带材质选择)。

　　3、结构稳定：内外环的加固作用使垫片不易因压力或温度变化而损坏，使用寿命长，减少维护频率。

　　4、安装便捷：外环的定位作用简化了安装过程，无需精确对齐即可保证垫片居中，降低安装误差对密封的影响。

　　内外环缠绕垫凭借其复合结构的优势，在严苛工况下的密封可靠性显著，是工业设备连接中不可或缺的关键密封元件，选型和安装时需重点关注材质匹配性，以确保最佳密封效果。
