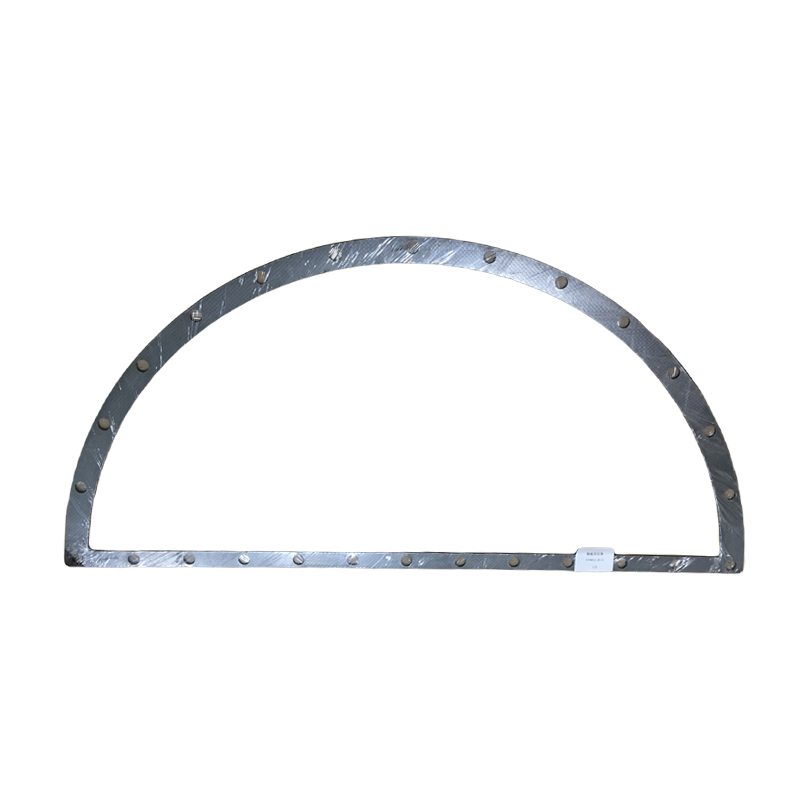

高加分程隔板垫片

　　分程隔板垫片是高压加热器(简称“高加”)中分程隔板的核心密封元件。作用是通过填补隔板与设备内壁之间的间隙，防止蒸汽或水等介质在隔板两侧泄漏，确保流体按设计路径流动，避免因短路导致的换热效率下降或设备损坏。高压加热器是火力发电厂回热循环系统的核心设备，其核心作用是利用汽轮机中间级的高压抽汽加热锅炉给水，从而减少冷源损失、提高机组热效率。

　　高加分程隔板垫片的材料与结构如下：

　　一、材料选择：

　　1、增强柔性石墨：主流材料，具有优异的耐高温(通常≤450℃)、耐腐蚀和低蠕变特性，适合高压工况。例如，部分电厂明确标注为“增强柔性石墨”。

　　2、金属复合材料：部分高温高压场景可能采用金属芯层(如不锈钢)与柔性石墨复合的结构，提升承载能力和热稳定性。

　　3、特殊材料：针对极端工况(如温度>450℃)，可选用硅酸镁基高温密封材料(如THERMa-PUR® 4122)，其最高使用温度可达1000℃，且抗氧化性能优异。

　　二、结构设计：

　　1、多层复合结构：通过柔性石墨层与金属网或金属箔交替复合，平衡密封性与强度。

　　2、齿形或波纹结构：增加接触面积，提升密封效果，同时适应热膨胀变形。

　　3、预紧力设计：通过螺栓预紧力使垫片产生弹性变形，填补微观不平整，确保长期密封。

　　高加分程隔板垫片的设计与安装如下：

　　一、尺寸与配合：垫片的尺寸应与分程隔板槽和法兰密封面精确配合，确保密封效果。通常，垫片宽度略小于隔板槽宽度，以便安装和密封。

　　二、表面处理：隔板和垫片的接触面应具有高精度的表面粗糙度(如不高于0.8μm)，以提高密封性能。

　　三、安装注意事项：

　　1、在安装前，应清理隔板槽和垫片表面，确保无杂质和油污。

　　2、垫片安装时应与隔板槽和法兰密封面紧密贴合，避免拼接。

　　3、紧固螺栓时应均匀用力，确保垫片受力均匀。

　　高加分程隔板垫片广泛应用于发电厂的高压加热器(高加)和蒸汽冷却器中，用于隔离不同压力或温度的流体区域，确保设备的高效运行。
