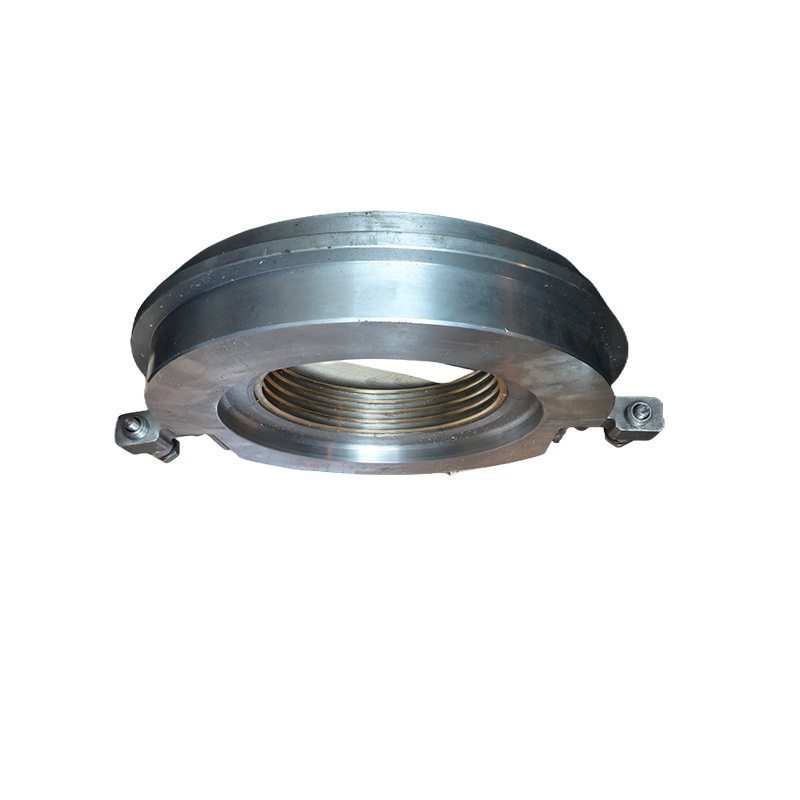

汽轮机挡油环D600B油封弧片配合间隙与装配工艺
一、弧片与沟槽：精密配合的“黄金搭档”
D600B汽轮机挡油环中，油封弧片是动态密封核心部件，与挡油环沟槽配合间隙控制在0.05-0.10mm，过盈量根据材质和工作温度确定，通常为0.02-0.05mm。间隙过大易导致弧片晃动、振动噪声及疲劳断裂；过盈量不足则会使弧片高温脱出，引发密封失效和转子碰磨。
二、过盈量确定：温度与材料的双重考量
过盈量设计需结合材料膨胀特性与工况温度梯度。D600B弧片多采用巴氏合金或铜合金，与碳钢沟槽膨胀系数不同，高温下需避免“卡死”或低温松动；高压段过盈量取0.04-0.05mm，低压段取0.02-0.03mm，适配不同温差工况。
三、装配防变形：细节决定成败
弧片壁厚仅2-3mm，装配需做好三步：清洁测量沟槽，修复超差变形；预装选配弧片，避免强行敲击；对角对称紧固，复查间隙均匀度，确保圆周方向最大偏差不超过0.05mm。
四、华凯盛瑞D600B油封弧片：精密制造，装配无忧
华凯盛瑞D600B油封弧片采用精密铸造+数控加工，厚度公差±0.01mm，出厂前完成预配检测，提供分级选配服务，搭配专用安装工具，规避装配变形风险。同时提供适配核心配套产品，具体如下：
|
产品名称 |
规格/材质 |
用途 |
|
高温特制双头螺栓 |
45Cr1M0V |
紧固弧片及挡油环相关部件，适配高温工况 |
|
圆柱型压缩弹簧 |
GH4145 |
提供弹性预紧力，保障弧片与沟槽贴合紧密 |
|
2-8UN高温罩螺母 |
无 |
配合高温双头螺栓，增强紧固密封性，耐高温腐蚀 |
|
MOP轴承 |
无 |
支撑转子，减少转动摩擦，保障机组平稳运行 |
|
保险垫圈 |
无 |
防止螺栓松动，提升装配结构稳定性 |
|
叉形接头 |
无 |
连接传动部件，保障动力传递顺畅 |
|
冲洗板 |
无 |
清洁挡油环及弧片周边杂质，避免磨损 |
|
挡环 |
无 |
限位固定弧片，防止其轴向窜动 |
|
低压挡油环 |
无 |
适配低压段工况，辅助密封，防止润滑油泄漏 |
|
低压缸密封垫 |
无 |
密封低压缸缝隙，保障低压工况稳定性 |
除上述配套产品外，我们还提供汽轮机相关全系列定制化零部件，覆盖各类工况需求，全方位保障机组安全稳定运行，助力客户实现油封弧片精准装配与设备长效运维。
2026-4-15黄编辑
