末级叶轮DG600-240-03-11与导叶间隙标准及影响
创建时间：2026-01-28 09:13
在DG600-240型高压锅炉给水泵的检修中，末级叶轮DG600-240-03-11 与导叶之间的配合间隙是一个极易被忽视却至关重要的技术细节。作为多级泵的最后一级能量转换部件，该叶轮出口压力常超20MPa，流速高、载荷大；而紧随其后的导叶负责整流并回收动能，二者配合直接影响泵的效率、振动与运行安全。
一、标准间隙范围及设计依据
根据制造规范与热膨胀补偿要求，末级叶轮DG600-240-03-11与导叶的单边径向间隙应控制在0.5～0.8mm之间。此数值基于水力性能计算与材料热膨胀系数综合确定，需通过塞尺或内径千分尺精确测量，并结合转子抬量综合判断。
二、间隙异常的影响分析
- 间隙过大（＞0.8mm）：高压水回流加剧，造成容积损失，泵效率下降；同时引发压力脉动，导致振动升高，严重时触发轴承报警甚至跳机；长期泄漏还会冲刷导叶内壁，加速磨损。
- 间隙过小（＜0.4mm）：机组升温或高负荷运行时，因金属热膨胀差异，叶轮外缘可能与导叶发生摩擦，轻则划伤、异响，重则引发抱轴或断轴等重大故障。

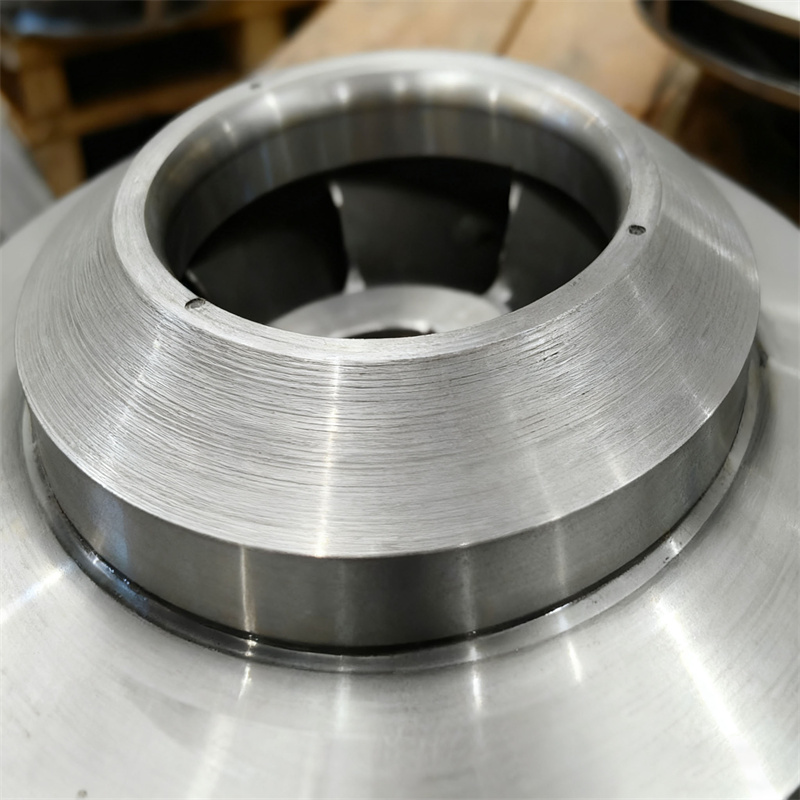

因此，大修时必须严格把控该间隙，并确保更换件尺寸精度达标。华凯盛瑞生产的末级叶轮DG600-240-03-11 采用高精度数控加工（外径公差达IT6级），叶片型线经CFD优化，出厂前均通过三坐标检测与动平衡测试，能与原装导叶实现良好匹配，保障安装后间隙稳定、运行可靠。
DG600-240给水泵关键密封与结构件配套表
表格
| 产品名称 | 型号 | 主要用途说明 |
|---|---|---|
| 齿形垫圈 | DG600-240-04-06 | 高压法兰连接密封，耐高温高压 |
| 泵密封垫 | DG600-240(V)-00(1/2) | 泵体中分面静密封 |
| 密封圈挡圈 | DG600-240-07-02(2) | 固定O型圈位置，防止挤出 |
| O型密封圈 | DG600-240-07-01(14) | 动/静密封部位通用 |
| O型圈 | DG600-240-07-01(13) | 轴套或端盖密封 |
| 泵挡套 | DG600-240-04-23 | 定位叶轮轴向位置 |
| 泵挡套 | DG600-240-03-16 | 用于末级段隔板定位 |
| 润滑油密封圈 | DG600-240-05-12 | 轴承箱润滑油防泄漏 |
| O形橡胶密封圈 | DG600-240-07-01(18) | 高温区域弹性密封 |
| 泵径向轴瓦 | DG600-240 | 支撑转子，承受径向载荷 |
2026-1-28黄编辑
