堵阀自密封圈SD61H-P61与衬环、六开环的装配要点

在火电厂锅炉再热器、过热器堵阀检修中，堵阀自密封圈SD61H-P61的密封性能不仅取决于材料本身，更与其配套部件——衬环与六开环的正确装配密切相关。许多现场泄漏问题，根源并非密封圈质量，而是三者装配顺序或尺寸控制不当。华凯盛瑞作为电力密封系统专业制造商，为您深度解析这一关键装配逻辑，助力提升堵阀检修一次成功率。

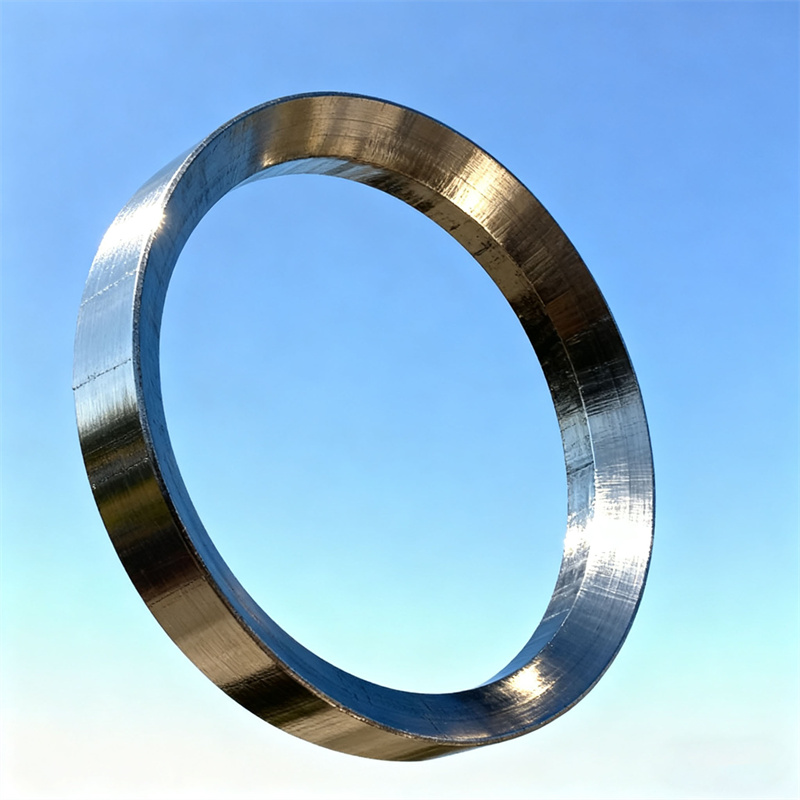

堵阀自密封圈SD61H-P61专为300MW–600MW亚临界及超临界机组开发的高性能密封元件，采用高纯柔性石墨复合不锈钢骨架结构，耐温可达560℃，适用压力等级≤17MPa，广泛应用于主蒸汽、再热冷/热段堵阀。但要发挥其“压力越高、密封越紧”的自增强特性，必须确保其与衬环、六开环形成科学协同。

三者的装配关系如下：

自密封圈SD61H-P61首先水平置于阀体密封槽底部，作为密封主体；

衬环随后压覆于密封圈上方，用于均匀传递阀盖载荷，防止密封圈被介质挤出；

关键控制点：衬环上端面必须低于阀体六开环安装槽底面约2mm。此间隙是阀盖实现轴向浮动的前提；

六开环（通常为六瓣分体式）按编号依次嵌入阀体环槽，支撑阀盖并限制其过度位移，同时允许其在升压时微幅下移，触发自密封机制。

若衬环过高、六开环未完全就位或混装无序，将导致阀盖“卡死”，无法随压力浮动，使堵阀自密封圈SD61H-P61失去自紧功能，即便系统升压也无法形成有效密封，极易引发水压试验泄漏或运行中蒸汽外泄。

华凯盛瑞建议：

✅ 拆卸时对六开环逐瓣编号，避免混装；

✅ 安装前检查衬环平面度（≤0.1mm）及密封槽清洁度；

✅ 选用匹配工况的堵阀自密封圈SD61H-P61，确保尺寸与材质合规；

✅ 阀盖装入时保持水平，辅以铜棒轻振，防止偏斜卡涩。

目前，华凯盛瑞堵阀自密封圈SD61H-P61已成功应用于全国多个大型火电项目，配合标准化装配工艺，显著降低堵阀泄漏率，延长密封寿命至3个大修周期以上。

除上述核心产品外，华凯盛瑞还提供以下锅炉配套密封与结构件：
