自由端径向轴承FAID63-02-01(02)与推力轴承的装配要点
创建时间：2025-12-26 10:47
在FA1D56A型前置泵的大修或常规维护中，自由端轴承系统的装配是关键环节，直接影响泵的轴向定位、振动水平和密封寿命。作为电站设备维护人员，我们必须清楚：自由端径向轴承FAID63-02-01(02)并非独立工作，而是与推力轴承构成一个协同支撑系统。
根据DL/T 801-2010《大型汽轮发电机组前置泵技术条件》，自由端采用“径向+推力”复合轴承结构。其中，径向轴承FAID63-02-01(02) 负责支撑转子重量并限制径向跳动，而推力轴承则承担轴向载荷，控制转子总窜动量（标准值为8.0mm）。二者共用同一轴承座下半部空间，安装顺序极为讲究——必须先完成推力轴承组件的初步就位，再安装径向轴承下半部，否则将无法保证推力盘与推力瓦块之间的设计间隙（0.30~0.50mm）。
在安装径向轴承前，需做好以下准备工作：
彻底清洁轴承座孔与轴颈，确保无油污、毛刺，避免影响配合精度；
检查泵轴同心度，要求≤0.025mm（符合DL/T 801要求），否则会导致轴承偏磨；
确认推力轴承已按规范装入：两半推力环需绕轴旋转嵌入，定位销对准上半轴承座槽口，中分面呈45°；
测量并记录转子初始轴向位置（靠传动端和自由端各划线），为后续间隙调整提供基准；
准备全新挡油圈与O形圈，所有密封件必须更换，防止润滑油泄漏。

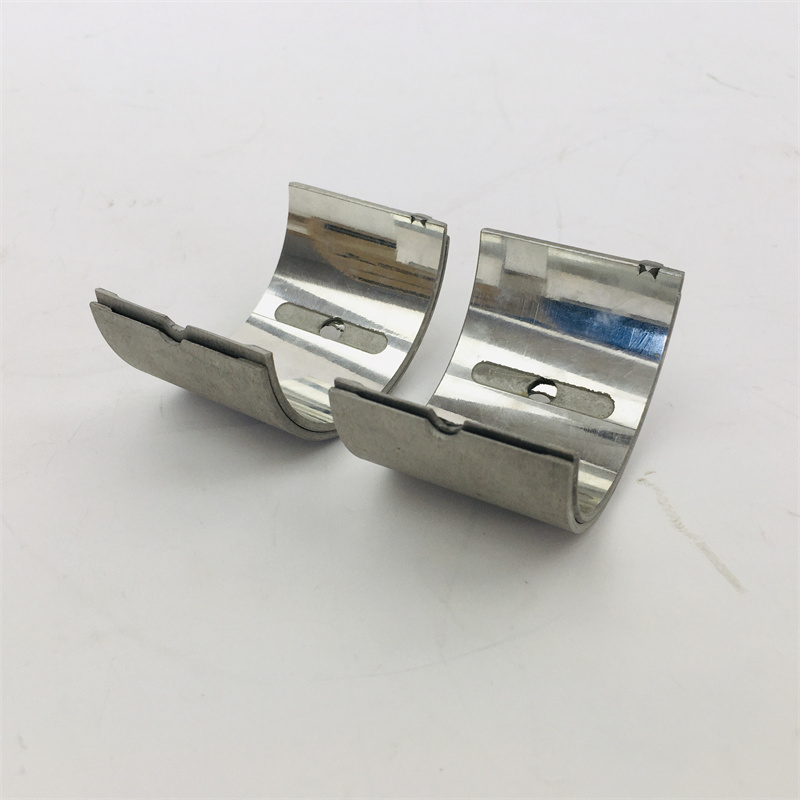

此时，选用高精度、高稳定性的华凯盛瑞自由端径向轴承FAID63-02-01(02) 尤为重要。该产品严格按图纸制造，瓦背圆度≤0.01mm，乌金层结合牢固，能有效匹配FA1D56A泵0.08~0.10mm的设计间隙。其优化的油楔结构提升了润滑性能，在液力偶合器供油系统下运行更可靠，显著降低轴承温升与磨损风险。
特别提醒：安装时务必“顶起泵轴”后再置入下半部轴承，严禁强行敲击。回装后需复查径向间隙，并确保转子能自由转动——这是避免启动后抱轴或振动超标的最后防线。
掌握这一装配逻辑，不仅能提升检修效率，更能从根本上保障前置泵长周期安全运行。选择华凯盛瑞FAID63-02-01(02)，就是为您的关键设备加装一道专业防线。
FA1D56A前置泵全套配件供应
除FAID63-02-01(02)轴承外，我司长期供应FA1D56系列其他配件：
| 配件名称 | 规格型号 |
|---|---|
| 前置泵本体 | FA1D56 |
| 泵壳磨损环 | FA1D56A |
| 轴承座(传动端) | FA1D56-02-01A-00 |
| 泵配件泵轴套 | FA1D56-01-05 |
| 传动端内端轴套 | FA1D56-01-06 |
| 传动端外端轴套 | FA1D56-01-05 |
| 内外端轴套(传动端) | FA1D56-01-05(06) |
| 垫圈 | FA1D56-03-21 / FA1D56-03-24 |
