前置泵密封垫HZB253-640-03-06：HZB25-640静密封系统分析

产品概述

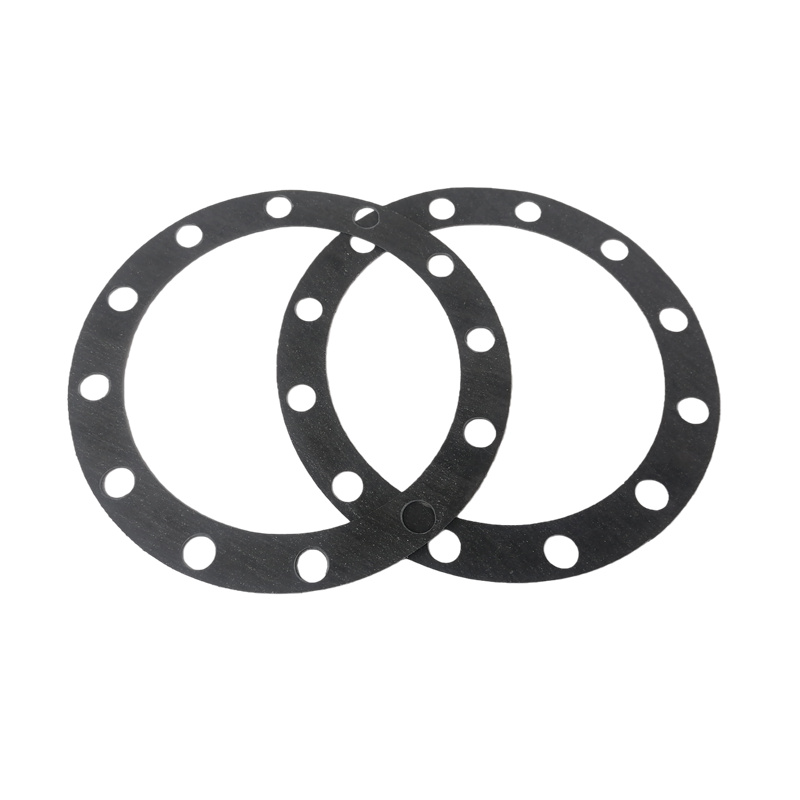

在大型电站锅炉给水系统中，前置泵作为保障主给水泵入口压力的核心设备，其运行的密封性直接关系到整个机组的安全与效率。静密封系统作为防止外部泄漏的第一道防线，其可靠性至关重要。前置泵密封垫HZB253-640-03-06是应用于HZB25-640系列前置泵上的关键静密封元件，主要用于泵体中分面、端盖等结合面，确保高温高压给水或蒸汽不会向外泄漏。

前置泵密封垫HZB253-640-03-06通常采用耐温石棉板作为基础材质。这种材料在特定的历史时期和技术条件下，因其优良的耐温性、耐腐蚀性和一定的压缩回弹性，被广泛应用于中高压法兰密封。

技术特点与优势

1. 传统耐温石棉板的性能分析

传统的前置泵密封垫HZB253-640-03-06所使用的耐温石棉板，其性能特点主要体现在：

• 耐温性能： 能够承受锅炉给水系统常见的温度范围，通常在160℃至200℃之间，短时可耐受更高温度，满足前置泵的运行工况。
• 介质兼容性： 对锅炉给水、高温蒸汽、空气以及可能接触的润滑油等介质具有良好的化学稳定性，不易发生溶胀或腐蚀。
• 密封机理： 属于非金属平垫片，依靠螺栓的预紧力使其材料产生塑性变形，填充密封表面的微观不平度，从而实现密封。其结构简单，成本相对较低。

然而，随着技术进步和环保意识的增强，传统石棉材料的局限性也日益凸显：

• 健康风险： 石棉纤维已被证实对人体健康有害，在生产、使用和废弃处理过程中存在安全隐患。
• 性能局限： 相较于新型复合材料，石棉板的压缩回弹性较差，在温度和压力波动较大的工况下，容易发生应力松弛，导致密封失效。
• 寿命限制： 在长期热老化作用下，石棉材料会变脆、失去弹性，缩短了检修周期。

2. 系统协同与密封完整性

前置泵密封垫HZB253-640-03-06的性能，是整个前置泵密封系统可靠性的一个组成部分。其密封效果与法兰面的加工精度、平整度以及螺栓的紧固力矩和顺序密切相关。在检修实践中，我们常发现，即使使用了高质量的密封垫，如果法兰面存在划痕、变形，或螺栓紧固不均，同样会导致泄漏。此外，泵内其他部件的状态也会间接影响静密封。例如，叶轮HZB253-640-01-08或双吸叶轮GNPD-HZB253-640A-01-01的严重不平衡会引起泵体振动，长期作用下会削弱静密封的可靠性。同样，轴套HZB253-640-01-13处的O型圈HZB253-640-02-01如果失效导致润滑油泄漏，也可能污染泵体结合面，影响密封垫的密封效果。因此，在进行锅炉前置泵检修时，应采取系统性的思维，全面检查相关部件。

应用场景与维护要点

1. 典型应用与选型考量

前置泵密封垫HZB253-640-03-06主要用于HZB25-640系列前置泵的以下部位：

• 泵体与泵盖的中分面密封。
• 进出口端盖与泵体的密封。
• 其他需要静密封的法兰连接面。

在选型时，工程师需根据具体工况的温度、压力、介质特性以及环保要求，在传统石棉垫与现代无石材料之间做出合理选择。对于追求高可靠性和长周期运行的电站，推荐升级使用柔性石墨或芳纶纤维等高性能密封垫。

2. 检修与更换规范

密封垫的更换应遵循严格的工艺流程：

• 旧垫清除： 使用专用工具（如塑料刮刀）彻底清除旧密封垫及其残留物，严禁使用硬质金属工具刮伤法兰密封面。
• 法兰面检查： 仔细检查法兰密封面有无径向划痕、凹坑、变形或腐蚀痕迹。对于轻微缺陷，可使用细油石轻轻打磨平整；对于严重缺陷，需进行机加工修复或更换部件。
• 新垫安装： 确认新密封垫的型号、尺寸无误。安装前可在其表面涂抹一层薄薄的、与介质兼容的密封剂（如适用），以辅助密封并便于拆卸。
• 螺栓紧固： 使用力矩扳手，按照对角交叉、分多次的原则均匀拧紧螺栓，直至达到规定的预紧力矩。这是确保密封垫均匀受压、实现有效密封的关键步骤。

3. 协同备件与系统检修

在更换前置泵密封垫HZB253-640-03-06的同时，建议对以下相关部件进行同步检查或更换，以实现最佳的检修效果：

• 金属缠绕垫 HZB253-640-03-24或不锈钢缠绕垫 HZB253-640-03-24：检查其在更高压力等级接口（如进出水主管道）的完好性。
• 锁紧螺母HZB253-640-01-11、锁紧垫片HZB253-640-01-14及止动垫圈HZB253-640-01-03：确保叶轮等转子部件的连接紧固可靠。
• 甩油环HZB253-640-01-05：检查其完整性，确保能有效防止润滑油沿轴向外泄漏。

通过这种系统化的检修策略，可以最大限度地延长前置泵的无故障运行时间。

2025-11-13 张欣编辑
