垫圈FA1D56-03-24：FA1D56型前置泵密封系统核心备件解析

在电站给水系统中，前置泵作为锅炉给水的关键动力设备，其运行稳定性直接决定了整个电站的汽水循环效率。垫圈FA1D56-03-24作为FA1D56型前置泵密封系统的核心备件，凭借精准的尺寸设计、优异的材质性能及可靠的密封效果，成为保障前置泵长期稳定运行的重要基础部件。，

一、产品概述：前置泵密封系统的精准适配部件

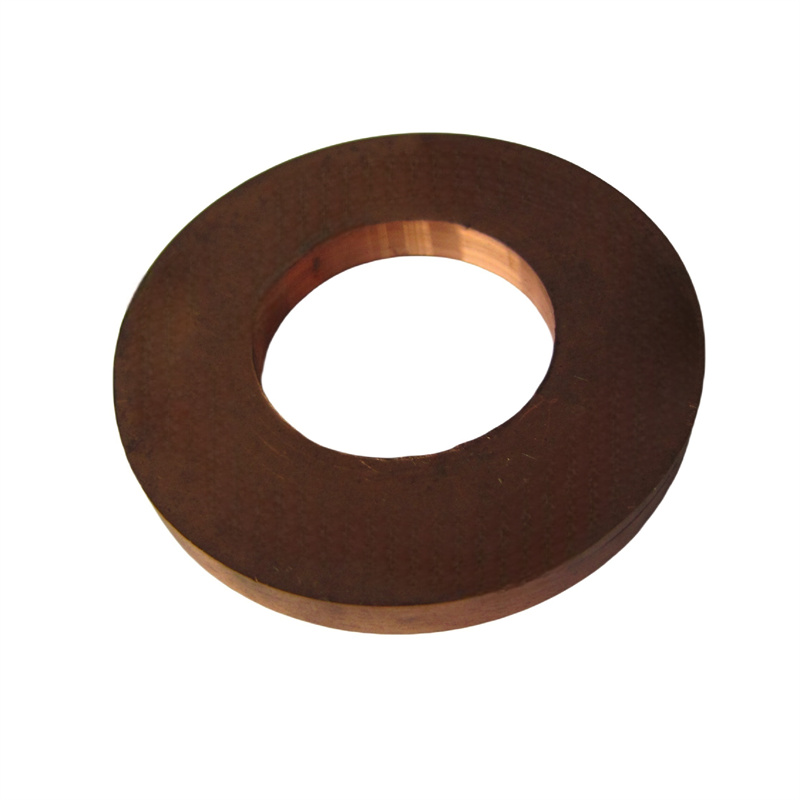

垫圈FA1D56-03-24是专为FA1D56型前置泵量身定制的密封备件，采用高纯度紫铜为核心材质，经过精密加工与严格的热处理工艺制成，主要应用于前置泵泵体与端盖、法兰连接等关键密封部位。根据FA1D56前置泵维修说明书要求，该垫圈的结构尺寸与密封界面完美匹配，能够有效阻断锅炉给水、除氧水等介质的泄漏，同时承受设备运行过程中的压力波动与温度变化。

作为前置泵密封系统的关键组成部分，该垫圈的质量直接影响设备的泄漏率与运行寿命。在电厂检修过程中，符合技术规范的垫圈FA1D56-03-24可直接替换原厂备件，无需对密封界面进行二次加工，大幅提升检修效率，降低停机维护成本。其适配性不仅覆盖基础款FA1D56型前置泵，同时与升级款FA1D56A系列前置泵的密封结构保持兼容，具备广泛的设备适配能力。

二、技术特点与优势：材质工艺与性能的双重保障

垫圈FA1D56-03-24的核心竞争力源于其严苛的材质甄选与精密的制造工艺，具体呈现三大技术优势：

1. 高纯度紫铜材质奠定密封基础

产品采用高纯度紫铜作为基材，材质牌号符合电站设备用铜材标准。为提升密封适应性，紫铜经过软化退火处理，硬度严格控制在≤60 HB，抗拉强度σb≈200 MPa，这种状态下的紫铜具备优异的塑性与形变能力，能够在螺栓预紧力作用下充分填充密封界面的微小缝隙，实现可靠密封。同时，高纯度紫铜具有良好的耐腐蚀性，对锅炉给水、除氧水等介质的耐受性极强，可有效避免介质侵蚀导致的密封失效。

根据第三方检测数据，该垫圈的抗拉强度≥195 MPa，延伸率≥30 %，维氏硬度保持在50–60 HV（退火态），各项机械性能指标均超出FA1D56前置泵维修说明书的最低要求，为密封结构的长期稳定提供了材质保障。

2. 精密工艺提升密封可靠性

在制造过程中，产品经过多道精密加工工序，尺寸公差控制在±0.02 mm范围内，确保与前置泵密封界面的精准贴合。成型后采用专业去毛刺工艺处理，避免尖锐边缘划伤密封面；表面通过钝化或镀层处理，不仅提升了抗氧化能力，更降低了安装过程中的摩擦系数，便于检修时的快速拆装。

针对密封性能的关键要求，该产品经过严格的密封性测试：在≤165 °C、≤4 MPa的工作条件下，持续72小时保压测试无泄漏，完全满足FA1D56型前置泵在额定工况下的密封需求。这种可靠的密封性能，能够有效减少介质泄漏造成的能源浪费，降低设备检修频率。

3. 全生命周期适配性设计

结合FA1D56前置泵的运行周期与检修规范，该垫圈采用全生命周期适配性设计。其退火态材质的疲劳寿命与前置泵的大修周期相匹配，正常工况下可实现3年以上的稳定运行；即使在频繁启停的工况下，也能通过优异的塑性形变恢复能力，保持密封性能的稳定性。在电厂检修过程中，该垫圈与前置泵双头螺栓FA1D56-03-14、油位计压盖FA1D56-03-15等配套备件的安装节奏高度契合，可大幅缩短密封系统的检修时间。

三、应用场景：从额定工况到检修维护的全面覆盖

垫圈FA1D56-03-24作为FA1D56型前置泵的专用密封备件，其应用场景严格匹配设备的运行与维护需求，核心应用场景包括以下三类：

在额定工况运行场景中，该垫圈主要用于FA1D56型前置泵的泵体与端盖连接部位、叶轮FA1D56A-01的密封界面及传动端轴套FA1D56-D1-05的密封部位，承受≤165 °C的介质温度与≤4 MPa的工作压力，阻断锅炉给水、除氧水的泄漏，保障前置泵的额定流量与扬程输出。在该场景下，产品与机械密封FA1D56-400、密封件FA1D56A-03-09等密封系统核心部件协同工作，形成多层密封防护体系，提升整个前置泵密封系统的可靠性。

在机组启停与工况波动场景中，由于介质温度与压力会出现周期性变化，密封界面易产生热胀冷缩形变。垫圈FA1D56-03-24凭借软化退火后的优异塑性，能够随密封界面的形变同步调整，避免因形变不匹配导致的瞬时泄漏。尤其在机组启动阶段，介质温度从常温升至165 °C的过程中，紫铜材质的热传导性可实现密封界面的均匀升温，减少局部温差造成的密封应力集中。

在电厂检修维护场景中，该垫圈是前置泵大修、中修的核心更换备件。每次大修时需对密封系统的垫圈进行全面更换，该产品的标准化尺寸与精准适配性，可确保检修人员快速完成安装调试，大幅缩短设备停机时间。同时，产品的独立包装设计便于检修现场的存储与取用，降低备件管理成本。

2025-10-24 张欣编辑
